F-110
- Бренд: Kramer Electronics
- Модель: F-110

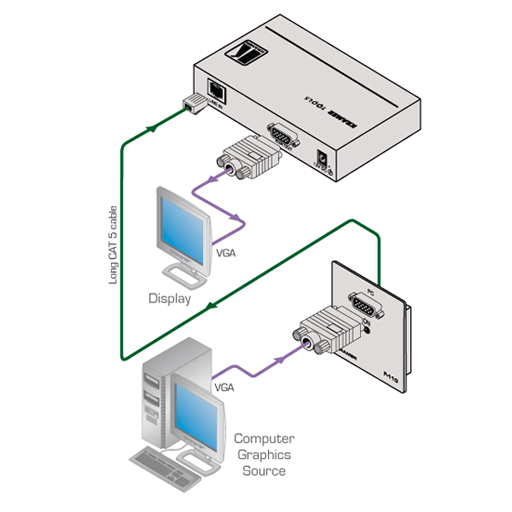

Модель F-110 — это профессиональный модульный передатчик компьютерного видеосигнала, спроектированный для скрытой инсталляции в линейные настенные панели. Устройство выполнено в формате вставки двойного типоразмера, что позволяет органично интегрировать его в современные интерьерные решения конференц-залов, учебных аудиторий и офисных пространств. Аппарат осуществляет конвертацию входного графического сигнала в формат, оптимизированный для трансляции по кабельным линиям на основе витой пары, тогда как обратное преобразование выполняет совместимый приемник, например, серия Kramer TP-120.
Передатчик поддерживает работу с видеосигналами высокого разрешения вплоть до стандартов UXGA и WUXGA, обеспечивая четкую передачу детализированного изображения без видимых артефактов. Для максимальной адаптации к различным типам дисплеев и системам распределения сигнала предусмотрена функция выбора полярности строчных и кадровых синхроимпульсов. Данная настройка повышает совместимость оборудования и гарантирует стабильную синхронизацию картинки даже при использовании протяженных кабельных трасс.
Штатная дальность передачи данных достигает 100 метров при использовании неэкранированной (UTP) или экранированной (STP) витой пары категории 5 (CAT5). Благодаря внедренной технологии Power Connect™, система электропитания организована максимально эффективно: только одно из устройств в паре «передатчик-приемник» требует внешнего подключения к сети, а сопряженный девайс получает энергию дистанционно по тому же информационному кабелю. Эта функция доступна при длине линии до 50 метров и существенно упрощает монтаж, сокращая количество необходимых силовых точек.
Особенности:
- максимальное разрешение UXGA/WUXGA
- система Power Connect™: передача питания одному из устройств по кабелю витой пары (длина кабеля до 50 м); все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала
- выбор полярности строчных и кадровых синхроимпульсов для лучшей совместимости с системами передачи видеосигнала по кабелю на витой паре
- дальность передачи данных до 100 м
- кабель: UTP или STP (неэкранированная или экранированная витая пара) пятой категории (CAT5)
- вставка двойного типоразмера для стенной панели
Характеристики:
| Вход | 1- VGA, разъем D-sub HD-15 (розетка) |

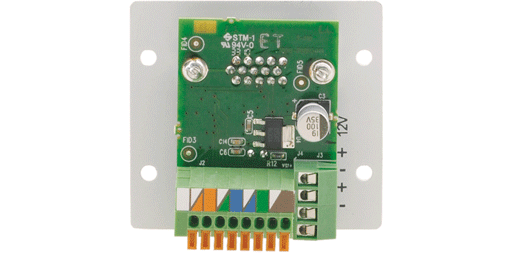

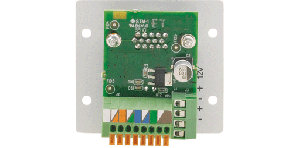

| Выход | 1- витая пара, 8-контактный клеммный блок |
| Максимальное разрешение | UXGA |
| Максимальный размах выходного сигнала | 2 В |
| Дифференциальное усиление | <6,3% |
| Дифференциальная фаза | <0,3° |
| К-фактор | <0,05% |
| Отношение сигнал/шум | 69,5 дБ (5 МГц) |
| Индикация | светодиодная индикации включения питания |
| Связь | по постоянному току |
| Питание | =12 В, 250 мА, питающий приемник |
| Габаритные размеры (ШхГхВ) | 5 х 2,4 х 4,7 см |
| Масса | 0,14 кг |
В комплекте:
- передатчик Kramer F-110
- источник питания
Применение
- презентационные установки
- мультимедийные системы
- передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах
