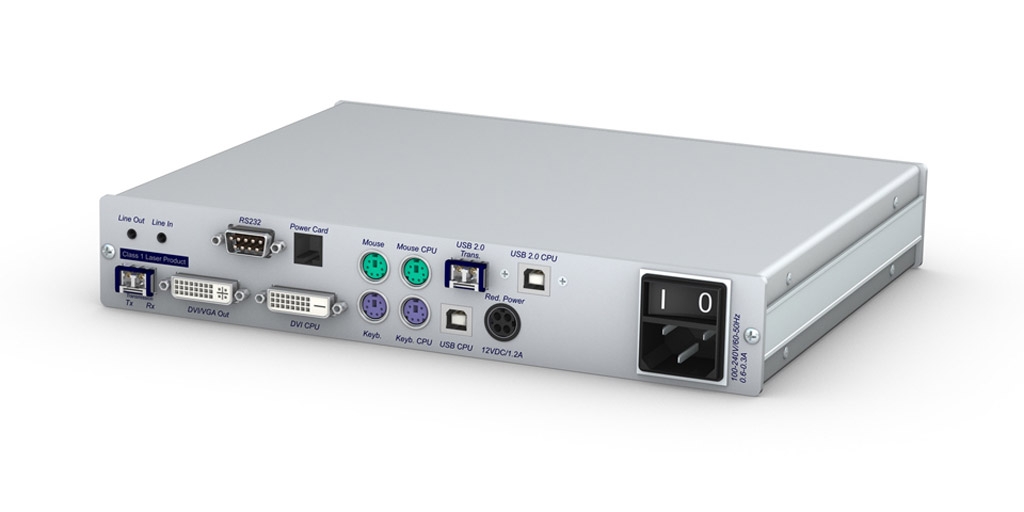

FIBREVision(M)-AR-CPU
- Бренд: Guntermann & Drunck
- Модель: A1110083
KVM-передатчик FIBREVision(M)-AR-CPU — это передающий модуль профессиональной оптоволоконной KVM-системы FIBREVision, разработанной для высоконадёжного дистанционного управления компьютером на расстояниях до 10 километров. Устройство предназначено для удлинения следующих интерфейсов по оптическому волокну:
- сигналы клавиатуры и мыши (PS/2 и USB),
- один канал DVI Single Link видеосигнала,
- стереофоническое аудио,
- данные последовательного порта RS-232.
Система FIBREVision состоит из пары синхронизированных модулей — передатчика (Transmitter) и приёмника (Receiver) — и поддерживает локальные консоли на обоих концах: к каждому модулю можно подключить монитор, клавиатуру, мышь и аудиоустройства, обеспечивая гибкость как для локального, так и для удалённого управления.
Передача сигналов осуществляется по двум оптоволоконным кабелям с поддержкой как многомодового (50/125 мкм и 62,5/125 мкм), так и одномодового (9/125 мкм) исполнения:
- до 550 м по многомодовому волокну 50/125 мкм,
- до 275 м по многомодовому волокну 62,5/125 мкм,
- до 10 000 м (10 км) по одномодовому волокну — с сохранением максимального разрешения.
Поддерживаемое разрешение DVI-видеопотока достигает 1920×1200 при 60 Гц на каждый канал. Система корректно работает с цифровыми видеовыходами ПК и совместима как с цифровыми (DVI-D), так и с аналоговыми (VGA через переходник) мониторами на стороне рабочей станции. Реализована поддержка E-DDC (Enhanced Display Data Channel), что обеспечивает автоматическое распознавание параметров дисплея и стабильную передачу EDID-информации.
Опционально доступна двунаправленная передача аудио и RS-232, а также прозрачная передача данных через USB 1.1 на расстояние до 2000 метров. Встроенная функция диагностического мониторинга (DMI) постоянно анализирует состояние оптоволоконной линии, обеспечивая оперативное обнаружение обрывов или деградации сигнала.
Ключевые технические преимущества устройства:
- Гальваническая развязка между передатчиком и приёмником, исключающая влияние земляных петель и повышающая электробезопасность.
- Полная иммунитет к электромагнитным помехам, что делает систему идеальной для промышленных, энергетических и телекоммуникационных объектов.
- Поддержка клавиатур и мышей с интерфейсами PS/2 и USB, включая их комбинированное использование.
- Наличие встроенного блока питания и возможность подключения резервного источника (опционально) для повышения отказоустойчивости.
- Доступны два варианта исполнения: настольный (DT) и 19-дюймовый для монтажа в стойку (RM).
Система поддерживает одно-, двух- и четырёхканальные конфигурации, что позволяет масштабировать решение под задачи управления несколькими мониторами или несколькими ПК.
Особое внимание заслуживает функция “Screen-Freeze”: при обрыве видеосигнала (например, из-за отключения ПК или повреждения кабеля) на экране остаётся последний кадр, подсвеченный полупрозрачным красным фоном. Это позволяет оператору быстро идентифицировать сбой и сохранить контекст работы до восстановления соединения. Изображение автоматически обновляется при возобновлении передачи.
Дополнительно доступна функция FIBRE-Power — удалённое управление питанием подключенного компьютера (включение, выключение, перезагрузка). Для её активации ПК оснащается специальной микросхемой и подключается к приёмнику через выделённый интерфейс. Функция работает только в конфигурациях с разъёмом Audio-RS-232.
Обновление прошивки всех модулей осуществляется через специальный порт с использованием встроенной утилиты Master Update, что упрощает техническое обслуживание и внедрение новых функций.
Особенности:
Работа с видеопотоком
- разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
- поддерживает цифровой видеопоток со стороны персонального компьютера
- поддерживает как цифровой, так и аналоговый видеопотоки со стороны рабочей станции
- высокое качество изображения
- поддерживает E-DDC обработки
Передачи видеосигнала
- до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
- до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
- до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
- опционально доступна функция двунаправленной передачи аудио и RS-232 сигналов
- любые цифровые данные могут быть переданы через порт USB 1.1 (опционально) до 2000 м
- Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии
Устройство
- гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
- не чувствителен к помехам излучения и электронаводок
- поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
- опционально предусмотрен резервный источник питания
- встроенный блок питания
- имеется два варианта исполнения устройства: настольный и 19-дюймовый
Обновления программного обеспечения устройства
- осуществляется через специальный порт при помощи встроенной программы Мастер обновлений
Общие системные характеристики прибора
Видео
- одиночный и многоэкранный варианты транслирования видео
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)
Другие сигналы
- передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- осуществляет мониторинг качества связи по оптоволоконному соединению
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе
Каналы видео
- доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный
Расширенные возможности
Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю FIBREVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).
Характеристики:
| Видео | |
| Количество мониторов | 1 |
| Тип видеосигнала | DVI single link |
| Аналоговое разрешение | До 1920 × 1200 при 60 Гц и 1280 × 1024 при 85 Гц |
| Цифровое разрешение | От 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бита |
| Интерфейсы для пользовательской консоли | 1 × разъём DVI-I |
| Интерфейсы для компьютера | 1 × разъём DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 1 × разъём USB-B |
| Аудио | |
| Исполнение | Внутреннее |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бита (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютера | 2 × разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Встроенное |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 |
| Прозрачный USB 1.1 | |
| Исполнение | Внутренний |
| Дальность передачи | До 2000 м |
| Питание USB | Устройства с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для компьютера | 1 × разъём USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Внутренний |
| Дальность передачи | До 2000 м |
| Питание USB | Устройства с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для компьютера | 1 × разъём USB-B |
| Передача | |
| Тип кабеля связи | Выделенная оптоволоконная линия |
| Тип передающего кабеля | Одномодовое / многомодовое оптоволокно |
| Максимальная дальность передачи | 275 м по 2 многомодовым волокнам (62,5/125 мкм) при макс. разрешении 550 м по 2 многомодовым волокнам (50/125 мкм) при макс. разрешении 10 000 м по 2 одномодовым волокнам (9/125 мкм) при макс. разрешении |
| Подключение | 1 × разъём LC duplex |
| Подключение с USB 2.0 | 1 × разъём LC duplex |
| Количество оптических кабелей | 2 |
| Передача аудио и RS-232 | Дополнительного оптического кабеля не требуется |
| Передача USB 1.1 | Дополнительного оптического кабеля не требуется |
| Передача USB 2.0 | 2 дополнительных оптических кабеля |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц 0,2–0,3 А |
| Вариант с USB 2.0 | 0,2–0,3 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | AC 100–240 В / 50–60 Гц +12 В постоянного тока / 1,0 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 1,2 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение) | 210 × 44 × 210 мм |
| Габариты (с USB 2.0) | 270 × 44 × 210 мм |
| Габариты (для монтажа в стойку) | 19 дюймов × 1U × 210 мм |
| Вес | Около 1,2 кг |
| Вес (с USB 2.0) | Около 1,2 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём Mini-USB-B |
| Условия эксплуатации | |
| Температура | От +5 до +45 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
