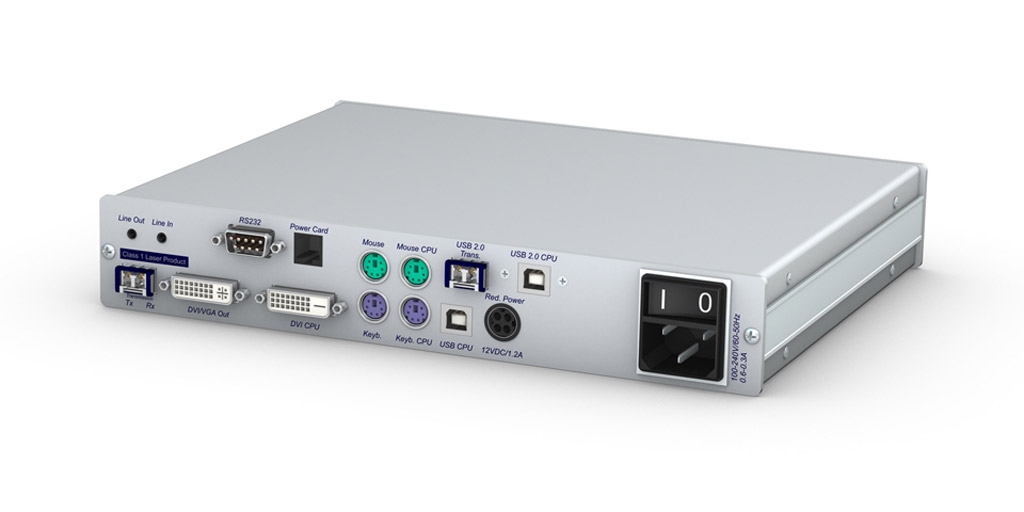

FIBREVision(M)-ARU2-CPU
- Бренд: Guntermann & Drunck
- Модель: A1110142
KVM-передатчик FIBREVision(M)-ARU2-CPU: профессиональное решение для передачи DVI, USB, PS/2, аудио и RS-232 по оптоволокну
KVM-передатчик FIBREVision(M)-ARU2-CPU — это передающий модуль высоконадёжной системы оптоволоконного KVM-удлинения FIBREVision, разработанной для удалённого управления компьютерами в условиях, где критичны помехоустойчивость, безопасность и стабильность передачи данных. Устройство обеспечивает одновременную передачу одного канала цифрового видеосигнала DVI Single Link, сигналов клавиатуры и мыши (через USB и PS/2), стереоаудио, данных последовательного порта RS-232, а также трафика USB 1.1 и USB 2.0 по оптоволоконной линии без компрессии и задержек.
Система FIBREVision построена на паре синхронизированных модулей — передающем (transmitter) и принимающем (receiver), что позволяет оператору управлять удалённым ПК с полной функциональностью периферии и видео. При этом к каждому из модулей может быть подключена локальная консоль, что значительно упрощает диагностику, обслуживание и гибкое развертывание инфраструктуры в дата-центрах, телекоммуникационных узлах, промышленных и медиа-средах.
Ключевые технические характеристики:
- Поддержка видеоразрешения до 1920×1200 при 60 Гц на каждый канал;
- Приём цифрового видеосигнала от ПК и совместимость с аналоговыми и цифровыми мониторами на стороне рабочей станции;
- Полная поддержка E-DDC для корректного обмена EDID-информацией между источником и дисплеем;
- Передача по оптоволокну на расстояния:
- до 10 000 м в одномодовом режиме (кабель 9/125 мкм);
- до 550 м в многомодовом режиме (50/125 мкм);
- до 275 м в многомодовом режиме (62,5/125 мкм);
- Опциональная двунаправленная передача аудио и RS-232;
- Возможность передачи произвольных цифровых данных через USB 1.1 на дистанцию до 2 км.
Надёжность и конструкция:
- Полная гальваническая развязка между передатчиком и приёмником, исключающая влияние земляных петель и скачков напряжения;
- Абсолютная иммунитет к электромагнитным помехам, что делает систему пригодной для эксплуатации в промышленных и высоковольтных средах;
- Поддержка периферии с интерфейсами USB и PS/2 без необходимости установки драйверов или ПО;
- Встроенный блок питания с возможностью подключения резервного источника (опционально) для обеспечения бесперебойной работы;
- Доступны два варианта исполнения: настольный (Desktop, DT) и для монтажа в 19-дюймовую стойку (Rackmount, RM);
- Поддержка сдвоенных конфигураций — два независимых модуля в одном корпусе.
Интеллектуальные функции:
- Встроенный интерфейс диагностического мониторинга (DMI) постоянно отслеживает состояние оптоволоконной линии;
- Функция Screen-Freeze автоматически сохраняет последний кадр при обрыве связи или сбое видеосигнала, визуально выделяя его полупрозрачным красным наложением. Изображение восстанавливается автоматически при возобновлении передачи;
- Расширенная опция FIBRE-Power (требует наличия разъёма Audio/RS-232) даёт возможность удалённого управления питанием ПК — включение, выключение и перезагрузка с рабочего места оператора.
Масштабируемость и совместимость:
Система FIBREVision доступна в одноканальном, двухканальном и четырёхканальном исполнении, поддерживает как одиночные, так и многомониторные конфигурации, а также совместима с любыми комбинациями цифровых и аналоговых дисплеев. Локальная консоль может быть подключена к любому из модулей, что обеспечивает максимальную гибкость при эксплуатации.
Обновление прошивки выполняется через выделенный сервисный порт с помощью встроенной утилиты «Мастер обновлений», что упрощает техническое обслуживание и минимизирует простои.
Особенности:
Работа с видеопотоком
- разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
- поддерживает цифровой видеопоток со стороны персонального компьютера
- поддерживает как цифровой, так и аналоговый видеопотоки со стороны рабочей станции
- высокое качество изображения
- поддерживает E-DDC обработки
Передачи видеосигнала
- до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
- до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
- до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
- опционально доступна функция двунаправленной передачи аудио и RS232 сигналов
- любые цифровые данные могут быть переданы через порт USB 1.1 (опционально) до 2000 м
- Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии
Устройство
- гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
- не чувствителен к помехам излучения и электронаводок
- поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
- опционально предусмотрен резервный источник питания
- встроенный блок питания
- имеется два варианта исполнения устройства: настольный и 19-дюймовый
Обновления программного обеспечения устройства
- осуществляется через специальный порт при помощи встроенной программы Мастер обновлений
Общие системные характеристики прибора
Видео
- одиночный и многоэкранный варианты транслирования видео
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)
Другие сигналы
- передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- осуществляет мониторинг качества связи по оптоволоконному соединению
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе
Каналы видео
- доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный
Расширенные возможности
Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS232 и USB к модулю FIBREVision.
Рабочая KVM консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).
Характеристики:
| Видео | |
| Количество мониторов | 1 |
| Тип видеосигнала | DVI single link |
| Аналоговое разрешение | До 1920 × 1200 при 60 Гц и 1280 × 1024 при 85 Гц |
| Цифровое разрешение | От 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для компьютера | 1 × разъём DVI-D (вход от видеокарты) |
| Клавиатура/Мышь | |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 (клавиатура и мышь) 1 × разъём USB-B (альтернативное подключение) |
| Аудио | |
| Исполнение | Встроенное |
| Частота дискретизации | 96 кГц |
| Разрешение | 24-битное цифровое |
| Полоса пропускания | 22 кГц |
| Усиление микрофона | 20 дБ |
| Интерфейсы для компьютера | 2 × разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Встроенное |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 (вход/выход RS-232) |
| Прозрачный USB | |
| Исполнение | Встроенное (поддержка USB 1.1 и USB 2.0) |
| Дальность передачи | До 2000 м (по оптоволокну) |
| Питание USB | Поддержка устройств с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с (USB 2.0) |
| Интерфейсы для компьютера | 1 × разъём USB-B (для подключения USB-клавиатуры/мыши или других устройств) |
| Передача | |
| Тип кабеля связи | Выделённый оптический кабель |
| Тип передающего кабеля | Одномодовое/многомодовое оптоволокно |
| Максимальная дальность передачи | 275 м по 2 многомодовым волокнам (62,5/125 мкм) при максимальном разрешении 550 м по 2 многомодовым волокнам (50/125 мкм) при максимальном разрешении 10 000 м по 2 одномодовым волокнам (9/125 мкм) при максимальном разрешении |
| Оптическое подключение | 1 × разъём LC duplex |
| Количество оптических кабелей | 2 |
| Передача аудио и RS232 | Дополнительного оптического кабеля не требуется |
| Передача USB 1.1 | Дополнительного оптического кабеля не требуется |
| Передача USB 2.0 | Требует 2 дополнительных оптических кабеля (всего 4 волокна) |
| Источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | Переменный ток 100–240 В / 50–60 Гц Потребляемый ток: 0,3–0,2 А |
| Резервное питание | Внешний блок питания через Mini-DIN 4 +12 В постоянного тока / 1,0 А (до 1,2 А при USB 2.0) |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты настольного исполнения (Ш × В × Г) | 210 × 44 × 210 мм |
| Габариты для монтажа в стойку (Ш × В × Г) | 19 дюймов × 1U × 210 мм |
| Масса | Около 1,2 кг |
| Обновление прошивки | |
| Процесс | С помощью мастера через сервисный разъём передатчика |
| Соединение | 1 × разъём Mini-USB-B |
| Условия эксплуатации | |
| Температура | От +5 до +45 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
