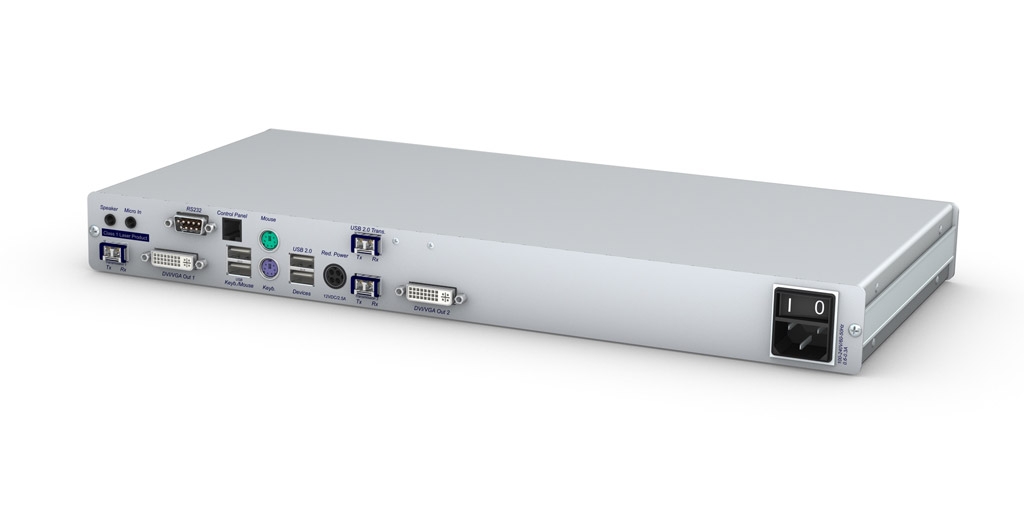

FIBREVision(M)-MC2-ARU2-CON
- Бренд: Guntermann & Drunck
- Модель: A1220065
Двухмониторный KVM-приёмник FIBREVision(M)-MC2-ARU2-CON — высокопроизводительное решение для удалённого управления с поддержкой USB 2.0 и двойного DVI
Двухканальный KVM-приёмник FIBREVision(M)-MC2-ARU2-CON входит в гибкую и масштабируемую линейку оптоволоконных KVM-систем FIBREVision и предназначен для надёжной передачи управляющих сигналов и видео на расстояния до 10 километров. Система состоит из пары модулей — передающего (трансмиттера) и принимающего (ресивера) — и обеспечивает полный контроль над удалённым компьютером с возможностью подключения локальной консоли к любому из них.
Устройство поддерживает одновременную передачу следующих интерфейсов:
- двух независимых видеопотоков DVI Single Link с разрешением до 1920×1200 при 60 Гц на каждый канал;
- сигналов клавиатуры и мыши через USB и PS/2;
- стереофонического аудио;
- данных последовательного порта RS-232;
- цифровых данных через USB 1.1 и USB 2.0 (включая периферийные устройства и HID-устройства).
Благодаря использованию оптоволоконной технологии система демонстрирует выдающуюся помехоустойчивость и гальваническую развязку между модулями, что особенно важно в промышленных и критически важных ИТ-средах. Передача осуществляется по двум оптоволоконным кабелям с поддержкой различных типов волокна:
- до 10 км — в одномодовом режиме (9/125 мкм);
- до 550 м — при использовании многомодового волокна 50/125 мкм;
- до 275 м — с многомодовым волокном 62,5/125 мкм.
Каждый видеоканал совместим как с цифровыми, так и с аналоговыми мониторами и поддерживает E-DDC для автоматического определения параметров дисплея. Встроенная система диагностического мониторинга (DMI) постоянно отслеживает целостность и качество оптической линии связи.
Ключевые особенности устройства:
- Поддержка двунаправленной передачи аудио и RS-232 (опционально);
- Передача данных USB 1.1 на расстояние до 2000 м (опционально);
- Встроенный блок питания с возможностью подключения резервного источника;
- Два варианта исполнения: настольный (desktop) и 19-дюймовый для монтажа в стойку (rackmount);
- Универсальная совместимость с клавиатурами и мышами любого типа — USB или PS/2.
Система оснащена уникальной функцией Screen-Freeze: при обрыве видеосигнала или сбое графической карты на экране сохраняется последний кадр с полупрозрачным красным наложением. Изображение автоматически восстанавливается сразу после возобновления передачи.
Дополнительно доступна технология FIBRE-Power, позволяющая дистанционно управлять питанием подключённого ПК — включать, выключать или перезагружать его. Эта функция реализуется при наличии разъёма Audio-RS-232 и требует установки специальной микросхемы на контролируемом компьютере. За подробностями обращайтесь в отдел продаж.
Обновление прошивки выполняется через сервисный порт с помощью встроенного Мастера обновлений, что упрощает техническое обслуживание и гарантирует совместимость с будущими версиями ПО.
Благодаря поддержке двух мониторов, USB 2.0 и высокой надёжности передачи, двухканальный KVM-приёмник FIBREVision(M)-MC2-ARU2-CON идеально подходит для диспетчерских центров, серверных помещений, медицинских комплексов, телевещания и других сфер, где требуется стабильный, безопасный и качественный удалённый доступ к рабочим станциям.
Особенности:
Работа с видеопотоком
- разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
- поддерживает цифровой видеопоток со стороны персонального компьютера
- поддерживает как цифровой, так и аналоговый видеопотоки со стороны рабочей станции
- высокое качество изображения
- поддерживает E-DDC обработки
Передачи видеосигнала
- до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
- до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
- до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
- опционально доступна функция двунаправленной передачи аудио и RS-232 сигналов
- любые цифровые данные могут быть переданы через порт USB 1.1 (опционально) до 2000 м
- Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии
Устройство
- гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
- не чувствителен к помехам излучения и электронаводок
- поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
- опционально предусмотрен резервный источник питания
- встроенный блок питания
- имеется два варианта исполнения устройства: настольный и 19-дюймовый
Обновления программного обеспечения устройства
- осуществляется через специальный порт при помощи встроенной программы Мастер обновлений
Общие системные характеристики прибора
Видео
- одиночный и многоэкранный варианты транслирования видео
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)
Другие сигналы
- передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- осуществляет мониторинг качества связи по оптоволоконному соединению
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе
Каналы видео
- доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный
Расширенные возможности
Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю FIBREVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).
Характеристики:
| Видео | |
| Количество мониторов | 2 |
| Тип видеосигнала | DVI single link |
| Аналоговое разрешение | До 1920 × 1200 при 60 Гц и 1280 × 1024 при 85 Гц |
| Цифровое разрешение | От 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бита |
| Интерфейсы для пользовательской консоли | 2 × разъёма DVI-I |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 2 × разъёма USB-A |
| Аудио | |
| Исполнение | Встроенный |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бита (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для пользовательской консоли | 2 × разъёма 3,5 мм (динамик, микрофонный вход) |
| RS-232 | |
| Исполнение | Встроенный |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для пользовательской консоли | 1 × разъём D-Sub 9 |
| Прозрачный USB 1.1 | |
| Исполнение | Встроенный |
| Дальность передачи | До 2000 м |
| Питание USB | Устройства с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | 4 × разъёма USB-A |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Дальность передачи | До 2000 м |
| Питание USB | Устройства с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | 4 × разъёма USB-A |
| Передача | |
| Тип кабеля связи | Выделенный оптический кабель |
| Тип передающего кабеля | Одномодовый / многомодовый |
| Максимальная дальность передачи | 275 м по 2 многомодовым волокнам (62,5/125 мкм) при макс. разрешении 550 м по 2 многомодовым волокнам (50/125 мкм) при макс. разрешении 10 000 м по 2 одномодовым волокнам (9/125 мкм) при макс. разрешении |
| Подключение | 2 × разъёма LC duplex |
| Подключение с USB 2.0 | 1 × разъём LC duplex (дополнительно) |
| Количество оптических кабелей | 4 (базовая конфигурация) 6 (с USB 2.0: 4 + 2 доп.) |
| Передача аудио и RS-232 | Дополнительных кабелей не требуется |
| Передача USB 1.1 | Дополнительных кабелей не требуется |
| Передача USB 2.0 | Требуется 2 дополнительных оптических кабеля |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц |
| Потребляемый ток | 0,2–0,4 А (базовая конфигурация) 0,3–0,6 А (с USB 2.0) |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | +12 В постоянного тока / 1,5 А (базовая конфигурация) +12 В постоянного тока / 2,6 А (с USB 2.0) |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение, Ш × В × Г) | 435 × 44 × 210 мм |
| Габариты (для монтажа в стойку, Ш × В × Г) | 19 дюймов × 1U × 210 мм |
| Вес | Около 3,0 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём Mini-USB-B |
| Условия эксплуатации | |
| Температура | От +5 до +40 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
