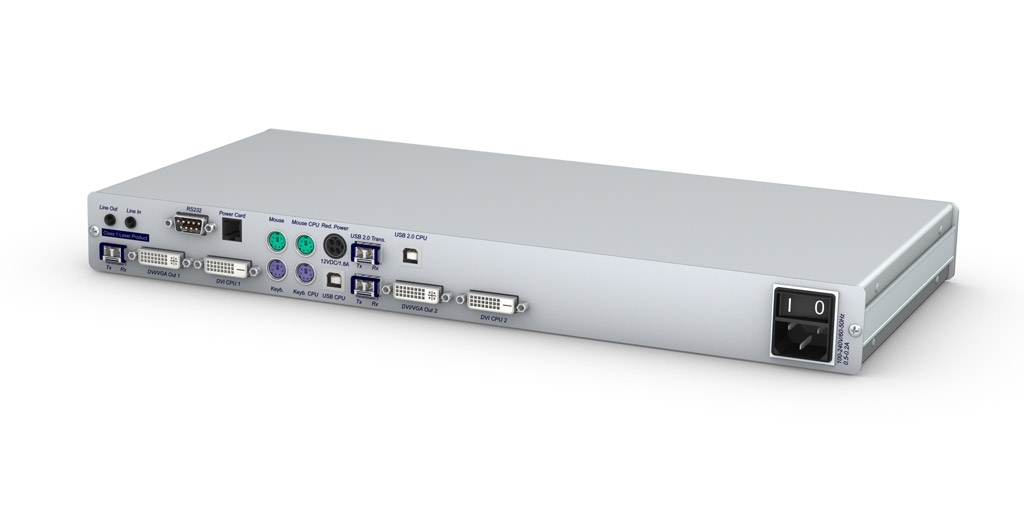

FIBREVision(M)-MC2-CPU
- Бренд: Guntermann & Drunck
- Модель: A1110103
Двухмониторный KVM-передатчик FIBREVision(M)-MC2-CPU — оптоволоконное решение для удалённого управления ПК с поддержкой DVI
FIBREVision(M)-MC2-CPU — это двухканальный KVM-передатчик, входящий в состав удлинителя FIBREVision. Устройство предназначено для передачи сигналов клавиатуры и мыши (PS/2 и USB) и 2 видеоканалов DVI single link по оптоволоконным кабелям на расстояния до 700 метров (многомод) или до 10 км (одномод). Модель идеально подходит для дата-центров, серверных и других ИТ-инфраструктур, где требуется высокая помехоустойчивость и стабильность передачи данных.
Система включает передающий (трансмиттер) и приёмный (ресивер) модули, обеспечивающие удалённое управление ПК. К каждому из модулей можно подключить локальную рабочую консоль. Устройство поддерживает настольное и стоечное исполнение, а также доступна сдвоенная версия с двумя идентичными модулями в одном корпусе.
Ключевые технические характеристики:
- Поддержка 2 каналов DVI-видео до 1920×1200 при 60 Гц
- Передача по одномодовому волокну до 10 000 м (9/125 мкм)
- Передача по многомодовому волокну до 550 м (50/125 мкм), до 275 м (62.5/125 мкм)
- Поддержка цифровых и аналоговых мониторов
- Совместимость с USB и PS/2
- Гальваническая развязка между модулями
- Поддержка резервного питания (опционально)
- Настольное и стоечное исполнение
- Сдвоенная версия с двумя идентичными модулями
- Поддержка E-DDC
- Опциональная передача аудио, RS-232 и USB 1.1 до 2000 м
Передача видеосигнала и данных:
Устройство транслирует несжатые 2 DVI-видеопотока с разрешением до 1920×1200 и частотой обновления 60 Гц. Благодаря оптоволоконной передаче обеспечивается высокая помехоустойчивость и защита от электромагнитных излучений. Поддерживается функция «Screen-Freeze» — при потере видеосигнала на экране фиксируется последнее изображение с подсветкой.
Управление и безопасность:
Оба модуля — трансмиттер и ресивер — оснащены возможностью подключения локальных консолей. Поддерживается диагностика состояния линии и мониторинг качества связи. Опционально доступна функция FIBRE-Power для удалённого управления питанием ПК через специальный контроллер.
Установка и подключение:
Подключение выполняется стандартным образом: ПК подключается к передающему модулю, а рабочая станция — к приёмнику. Для соединения модулей используется оптоволоконный кабель. Устройство легко интегрируется в стоечную инфраструктуру, что делает его удобным решением для дата-центров и серверных помещений.
Особенности:
Работа с видеопотоком
- разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
- поддерживает цифровой видеопоток со стороны персонального компьютера
- поддерживает как цифровой, так и аналоговый видеопотоки со стороны рабочей станции
- высокое качество изображения
- поддерживает E-DDC обработки
Передачи видеосигнала
- до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
- до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
- до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
- опционально доступна функция двунаправленной передачи аудио и RS-232 сигналов
- любые цифровые данные могут быть переданы через порт USB 1.1 (опционально) до 2000 м
- Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии
Устройство
- гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
- не чувствителен к помехам излучения и электронаводок
- поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
- опционально предусмотрен резервный источник питания
- встроенный блок питания
- имеется два варианта исполнения устройства: настольный и 19-дюймовый
Обновления программного обеспечения устройства
- осуществляется через специальный порт при помощи встроенной программы Мастер обновлений
Общие системные характеристики прибора
Видео
- одиночный и многоэкранный варианты транслирования видео
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)
Другие сигналы
- передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- осуществляет мониторинг качества связи по оптоволоконному соединению
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе
Каналы видео
- доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный
Расширенные возможности
Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю FIBREVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).
Характеристики:
| Видео | |
| Количество мониторов | 2 |
| Тип видеосигнала | DVI single link |
| Аналоговое разрешение | до 1920 × 1200 при 60 Гц и 1280 × 1024 при 85 Гц |
| Цифровое разрешение | от 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Поддержка стандартов | E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы пользовательской консоли | 2 гнезда DVI-I |
| Интерфейсы компьютерного модуля | 2 гнезда DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы пользовательской консоли | 2 гнезда Mini-DIN 6 2 гнезда USB-A |
| Интерфейсы компьютера | 2 гнезда Mini-DIN 6 1 гнездо USB-B |
| Аудио | |
| Исполнение | Внутреннее |
| Частота дискретизации | 96 кГц |
| Разрешение | 24-битное цифровое |
| Полоса пропускания | до 22 кГц |
| Усиление микрофона | 20 дБ |
| Интерфейсы компьютерного модуля | 2 разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Внутреннее |
| Скорость передачи данных | до 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы компьютера | 1 разъём D-Sub 9 |
| Прозрачный USB 1.1 | |
| Исполнение | Внутреннее |
| Максимальная дальность передачи | до 2000 м |
| Питание USB | до 500 мА для устройств повышенной мощности |
| Скорость передачи данных | до 480 Мбит/с |
| Интерфейсы компьютерного модуля | 1 гнездо USB-B (для клавиатуры/мыши) |
| Передача данных | |
| Тип кабеля связи | Выделённый оптический кабель |
| Тип волокна | Одномодовое / многомодовое |
| Максимальная дальность передачи | 275 м по двум многомодовым волокнам (62,5/125 мкм) 550 м по двум многомодовым волокнам (50/125 мкм) 10 000 м по двум одномодовым волокнам (9/125 мкм) (все — при максимальном разрешении) |
| Подключение | 2 гнезда LC duplex |
| Количество оптических кабелей | 4 |
| Передача аудио и RS-232 | Дополнительные кабели не требуются |
| Передача USB 1.1 | Дополнительные кабели не требуются |
| Питание | |
| Основной источник питания — тип | Встроенный блок питания |
| Основной источник питания — подключение | 1 разъём IEC |
| Основной источник питания — напряжение | Переменный ток 100–240 В, 50–60 Гц |
| Основной источник питания — ток | 0,2–0,5 А |
| Резервный источник питания — тип | Внешний блок питания |
| Резервный источник питания — подключение | Гнездо Mini-DIN 4 |
| Резервный источник питания — напряжение | Постоянный ток +12 В, 1,7 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (Ш × В × Г) | 435 × 44 × 210 мм |
| Масса | Около 3,0 кг |
| Обновление ПО | |
| Процедура | С помощью мастера обновления через сервисный разъём приёмника или передатчика |
| Подключение | 1 гнездо Mini-USB-B |
| Условия эксплуатации | |
| Температура окружающей среды | От +5 °C до +40 °C |
| Относительная влажность | 20–80 % (без конденсации) |
| Сертификация | CE, RoHS |
