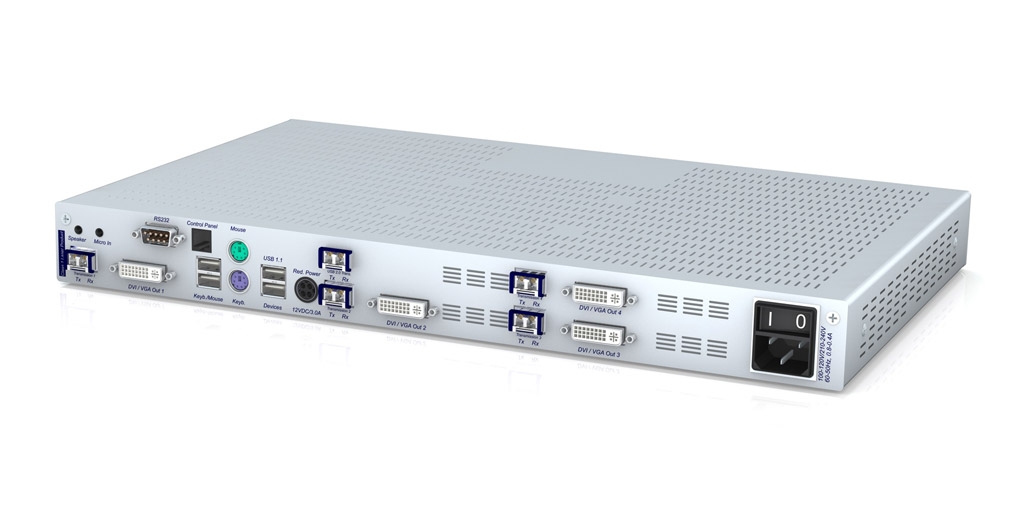

FIBREVision(M)-MC4-U-CON
- Бренд: Guntermann & Drunck
- Модель: A1120110
Четырёхканальный KVM-приёмник FIBREVision(M)-MC4-U-CON — надёжное многомониторное удалённое управление по многомодовому оптоволокну до 700 м
Четырёхмониторный KVM-приёмник FIBREVision(M)-MC4-U-CON входит в состав оптоволоконной системы удлинения FIBREVision(M)-MC4, разработанной для передачи сигналов клавиатуры, мыши, видеопотоков и данных USB 1.1 по многомодовому оптическому кабелю на расстояние до 700 метров. Эта модель идеально подходит для использования в дата-центрах, управляющих пунктах, медицинских и промышленных комплексах, где требуется стабильное, помехоустойчивое и гибкое удалённое управление компьютером с поддержкой нескольких мониторов и периферийных интерфейсов.
Система состоит из двух функциональных модулей — передающего (трансмиттера) и принимающего (ресивера). Оба модуля поддерживают подключение локальной консоли, что обеспечивает гибкость: оператор может работать как непосредственно у источника, так и с удалённого рабочего места без потери доступа к видео и периферии.
Устройство передаёт четыре независимых видеопотока DVI Single Link с разрешением до 1920×1200 пикселей при частоте 60 Гц на каждый канал. Поддерживается цифровой видеосигнал от ПК и гибкий приём — как цифрового, так и аналогового — на стороне рабочей станции. Технология E-DDC (Enhanced Display Data Channel) гарантирует корректную передачу EDID-информации, обеспечивая автоматическую настройку оптимального режима отображения и совместимость с любыми мониторами.
Помимо видео, система передаёт:
- сигналы клавиатуры и мыши через USB и PS/2;
- цифровые данные через USB 1.1 (опционально — до 2000 м);
- при наличии соответствующей конфигурации — двунаправленные аудио- и RS-232-сигналы.
Максимальная дистанция передачи зависит от типа многомодового волокна:
- до 550 м по кабелю 50/125 мкм;
- до 275 м по кабелю 62,5/125 мкм.
(В совместимых конфигурациях система также поддерживает передачу до 10 км по одномодовому волокну 9/125 мкм.)
Благодаря гальванической развязке между модулями система полностью защищена от земляных петель, электромагнитных помех и индустриальных наводок — критически важное преимущество для промышленных и энергетических объектов.
Ключевые функции надёжности и диагностики:
- Screen-Freeze: при обрыве связи или сбое видеосигнала на экране сохраняется последний кадр с полупрозрачным красным наложением; функция автоматически отключается при восстановлении сигнала;
- Интерфейс DMI (Diagnostic Monitoring Interface) для непрерывного мониторинга состояния оптической линии;
- Встроенный блок питания и возможность подключения резервного источника питания для обеспечения бесперебойной работы.
Доступны два варианта исполнения корпуса: настольное (Desktop, DT) и 19-дюймовое стоечное (Rackmount, RM). Также предлагается сдвоенная версия с двумя идентичными модулями в одном корпусе, что экономит место в стойке и упрощает масштабирование инфраструктуры.
Дополнительная функция FIBRE-Power (доступна в моделях с разъёмом Audio-RS-232) позволяет дистанционно управлять питанием подключённого ПК — включать, выключать или перезагружать его. Для активации требуется установка специальной микросхемы на управляемом компьютере. Подробную информацию можно получить в отделе продаж.
Обновление прошивки выполняется через специальный сервисный порт с использованием встроенной утилиты «Мастер обновлений», что упрощает техническое обслуживание и гарантирует совместимость с новыми стандартами.
Монтаж системы интуитивно прост: трансмиттер подключается к ПК через DVI, USB/PS/2 и, при необходимости, аудио/RS-232; ресивер — к удалённой консоли аналогичным образом. Соединение между модулями осуществляется по двум многомодовым оптоволоконным кабелям, обеспечивая стабильную, безопасную и высококачественную передачу данных даже в сложных условиях эксплуатации.
снято с производства. Замена –FIBREVision(M)-MC4-U2-CON
Особенности:
Работа с видеопотоком
- разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
- поддерживает цифровой видеопоток со стороны персонального компьютера
- поддерживает как цифровой, так и аналоговый видеопотоки со стороны рабочей станции
- высокое качество изображения
- поддерживает E-DDC обработки
Передачи видеосигнала
- до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
- до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
- до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
- опционально доступна функция двунаправленной передачи аудио и RS-232 сигналов
- любые цифровые данные могут быть переданы через порт USB 1.1 (опционально) до 2000 м
- Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии
Устройство
- гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
- не чувствителен к помехам излучения и электронаводок
- поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
- опционально предусмотрен резервный источник питания
- встроенный блок питания
- имеется два варианта исполнения устройства: настольный и 19-дюймовый
Обновления программного обеспечения устройства
- осуществляется через специальный порт при помощи встроенной программы Мастер обновлений
Общие системные характеристики прибора
Видео
- одиночный и многоэкранный варианты транслирования видео
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)
Другие сигналы
- передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- осуществляет мониторинг качества связи по оптоволоконному соединению
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе
Каналы видео
- доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный
Расширенные возможности
Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS-232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю FIBREVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).
Характеристики:
| Видео | |
| Количество мониторов | 4 |
| Тип видеосигнала | DVI single link |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц и 1280 × 1024 @ 85 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 4 × разъёма DVI-I |
| Интерфейсы для компьютерного модуля | 4 × разъёма DVI-D |
| Клавиатура / Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 2 × разъёма USB-A |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 1 × разъём USB-B |
| Аудио | |
| Исполнение | Встроенный |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усиление микрофона | 20 дБ |
| Интерфейсы для пользовательской консоли | 2 × разъёма 3,5 мм (выход на динамик, вход микрофона) |
| Интерфейсы для компьютерного модуля | 2 × разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Встроенный |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для пользовательской консоли | 1 × разъём D-Sub 9 (вилка) |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Встроенный |
| Максимальная дальность передачи | До 2 000 м |
| Питание USB | Для устройств повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | 2 × разъёма USB-A |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Максимальная дальность передачи | До 2 000 м |
| Питание USB | Для устройств повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | 2 × разъёма USB-A |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B |
| Передача данных | |
| Тип кабеля связи | Выделенный оптический кабель |
| Тип передающего кабеля | Одномодовый / многомодовый кабель |
| Максимальная дальность передачи | • 275 м по 2 многомодовым волокнам (62,5/125 мкм) при макс. разрешении • 550 м по 2 многомодовым волокнам (50/125 мкм) при макс. разрешении • 10 000 м по 2 одномодовым волокнам (9/125 мкм) при макс. разрешении |
| Подключение | 4 × разъёма LC duplex |
| Подключение с USB 2.0 | 8 × разъёмов LC duplex |
| Количество оптических кабелей | Дополнительные кабели не требуются |
| Передача аудио и RS-232 | Дополнительные кабели не требуются |
| Передача USB 1.1 | Требуется 2 дополнительных оптических кабеля |
| Передача USB 2.0 | Требуется 2 дополнительных оптических кабеля |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц |
| Потребляемый ток | 0,6–0,3 А (стандарт) 0,9–0,4 А (вариант с USB 2.0) |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | +12 В постоянного тока / 2,6 А (стандарт) +12 В постоянного тока / 3,2 А (вариант с USB 2.0) |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение, Ш × В × Г) | 435 × 44 × 285 мм |
| Габариты (вариант с USB 2.0, 19" стойка) | 19 дюймов × 1U × 285 мм |
| Масса (стойковое исполнение) | Приблизительно 2,9 кг |
| Обновление ПО | |
| Процесс | С помощью мастера обновления через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём Mini-USB-B |
| Условия эксплуатации | |
| Температура | От +5 °C до +45 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
