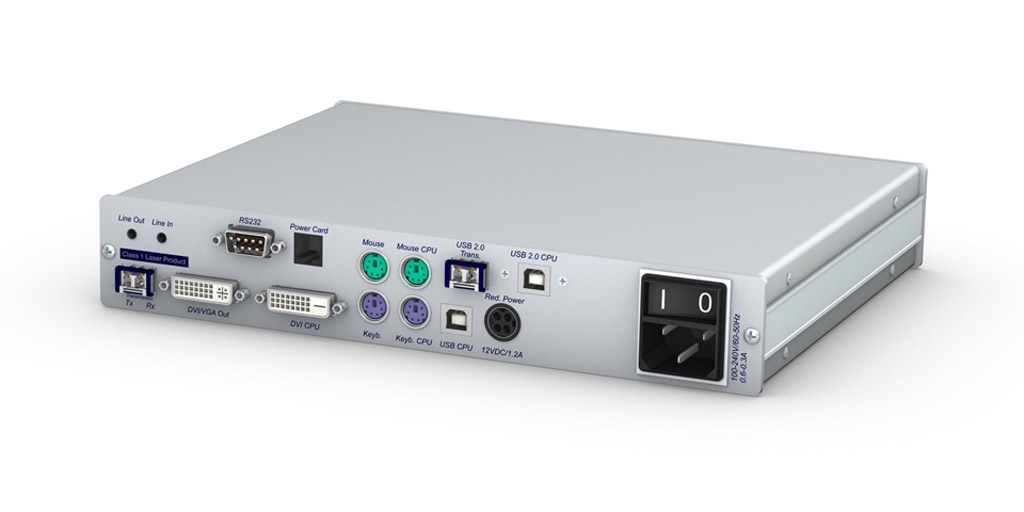

FIBREVision(M)-U-CPU
- Бренд: Guntermann & Drunck
- Модель: A1110081
KVM-передатчик FIBREVision(M)-CPU — это ключевой компонент профессиональной оптоволоконной системы удлинения KVM FIBREVision, предназначенной для надёжной передачи видео, данных и сигналов периферии на расстояния до 10 километров. Устройство подключается непосредственно к управляемому компьютеру и обеспечивает полную передачу интерфейсов: DVI Single Link, USB, PS/2, а также опционально — аудио, RS-232 и USB 1.1-данных.
Система FIBREVision строится на паре модулей — передатчике (CPU) и приёмнике (CON), что позволяет организовать удалённый доступ к ПК без потери качества сигнала или задержек. Оба модуля поддерживают подключение локальной консоли, обеспечивая гибкость в эксплуатации: оператор может работать как с удалённого, так и с непосредственного рабочего места.
Основные технические характеристики:
- Поддержка видеосигнала DVI Single Link с разрешением до 1920×1200 при 60 Гц на каждый канал;
- Совместимость с цифровыми видеовыходами ПК и аналоговыми/цифровыми входами мониторов на стороне консоли;
- Полная поддержка протокола E-DDC для корректного обмена данными между монитором и видеокартой;
- Передача сигналов клавиатуры и мыши через USB и PS/2 без ограничений по типу устройств;
- Опциональная двунаправленная передача аудио и RS-232, а также цифровых данных через USB 1.1 на расстояние до 2000 м.
Диапазоны передачи по оптоволокну:
- До 10 км по одномодовому волокну (9/125 мкм);
- До 550 м по многомодовому волокну (50/125 мкм);
- До 275 м по многомодовому волокну (62,5/125 мкм).
Во всех режимах сохраняется максимальное разрешение и стабильность видеосигнала.
Конструктивные и эксплуатационные особенности:
- Полная гальваническая развязка между передатчиком и приёмником, что исключает влияние электромагнитных помех и обеспечивает безопасность оборудования в промышленных условиях;
- Встроенный блок питания с возможностью подключения резервного источника питания для бесперебойной работы;
- Доступны два варианта исполнения: настольный (DT) и 19-дюймовый стоечный (RM);
- Поддержка одно-, двух- и четырёхканальных конфигураций, включая сдвоенные модули в одном корпусе;
- Интегрированный интерфейс диагностического мониторинга (DMI) для постоянного контроля состояния оптоволоконной линии.
Интеллектуальные функции:
- Screen-Freeze: при обрыве связи или сбое видеосигнала на экране сохраняется последний кадр с полупрозрачной красной подсветкой до восстановления передачи;
- FIBRE-Power (требует наличия разъёма Audio-RS-232): позволяет удалённо включать, выключать или перезагружать подключённый компьютер. Для активации функции ПК должен быть оснащён специальной микросхемой и подключён по заданной схеме.
Обслуживание и обновление:
Прошивка устройства обновляется через выделенный сервисный порт с использованием встроенной утилиты «Мастер обновлений», что упрощает техническую поддержку и гарантирует совместимость с новыми стандартами.
Установка:
Передатчик FIBREVision(M)-CPU подключается к ПК через стандартные интерфейсы: DVI, USB, PS/2, а при необходимости — аудио и RS-232. Приёмник соединяется с удалённой консолью аналогичным образом. Модули связываются между собой посредством двухжильного оптоволоконного кабеля — одномодового или многомодового в зависимости от требуемой дистанции.
Это решение идеально подходит для дата-центров, телекоммуникационных шкафов, промышленных АСУ ТП, медицинских и транспортных систем, где критичны надёжность, изоляция и качество передачи сигнала.
снято с производства. Замена –FIBREVision(M)-U2-CPU
Особенности:
Работа с видеопотоком
- разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
- поддерживает цифровой видеопоток со стороны персонального компьютера
- поддерживает как цифровой, так и аналоговый видеопотоки со стороны рабочей станции
- высокое качество изображения
- поддерживает E-DDC обработки
Передачи видеосигнала
- до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
- до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
- до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
- опционально доступна функция двунаправленной передачи аудио и RS232 сигналов
- любые цифровые данные могут быть переданы через порт USB 1.1 (опционально) до 2000 м
- Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии
Устройство
- гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
- не чувствителен к помехам излучения и электронаводок
- поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
- опционально предусмотрен резервный источник питания
- встроенный блок питания
- имеется два варианта исполнения устройства: настольный и 19-дюймовый
Обновления программного обеспечения устройства
- осуществляется через специальный порт при помощи встроенной программы Мастер обновлений
Общие системные характеристики прибора
Видео
- одиночный и многоэкранный варианты транслирования видео
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)
Другие сигналы
- передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- осуществляет мониторинг качества связи по оптоволоконному соединению
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе
Каналы видео
- доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный
Расширенные возможности
Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS232 и USB к модулю FIBREVision.
Рабочая KVM консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).
Характеристики:
| Видео | |
|---|---|
| Количество мониторов | 1 |
| Тип видео сигнала | DVI single link |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц и 1280 × 1024 @ 85 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 1 × разъём DVI-I |
| Интерфейсы для компьютера | 1 × разъём DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 1 × разъём USB-B |
| Аудио | |
| Исполнение | Внутреннее |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютера | 2 × разъёма 3,5 мм (линейный вход и линейный выход) |
| RS-232 | |
| Исполнение | Встроенное |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Внутреннее |
| Дальность передачи | До 2000 м |
| Питание USB | Для устройств с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для компьютера | 1 × разъём USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Дальность передачи | До 2000 м |
| Питание USB | Для устройств с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для компьютера | 1 × разъём USB-B |
| Передача | |
| Тип кабеля связи | Выделенная оптоволоконная линия |
| Тип передающего кабеля | Одномодовое / многомодовое оптоволокно |
| Максимальная дальность передачи | 275 м по 2 многомодовым волокнам (62,5/125 мкм) при макс. разрешении 550 м по 2 многомодовым волокнам (50/125 мкм) при макс. разрешении 10 000 м по 2 одномодовым волокнам (9/125 мкм) при макс. разрешении |
| Подключение | 1 × разъём LC duplex |
| Подключение с USB 2.0 | 1 × разъём LC duplex |
| Количество оптических кабелей | 2 |
| Передача аудио и RS-232 | Дополнительного оптического кабеля не требуется |
| Передача USB 1.1 | Дополнительного оптического кабеля не требуется |
| Передача USB 2.0 | 2 дополнительных оптических кабеля |
| Основной источник питания | |
| Тип | Внутренний блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц 0,3–0,2 А |
| Вариант с USB 2.0 | 0,3–0,2 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | +12 В постоянного тока / 1,0 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 1,2 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение, Ш × В × Г) | 210 × 44 × 210 мм |
| Габариты (настольное исполнение с USB 2.0) | 270 × 44 × 210 мм |
| Габариты (для монтажа в стойку, Ш × В × Г) | 19 дюймов × 1U × 210 мм |
| Вес | Приблизительно 1,2 кг |
| Вес (вариант с USB 2.0) | Приблизительно 1,2 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём Mini-USB-B |
| Условия эксплуатации | |
| Температура | От +5 до +45 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
