KL1508A может управлять до 8 компьютерами с одной консоли и использует разъемы RJ-45 и кабели витой пары Cat5e/6 для подключения компьютеров для повышенной надежности и эффективности. Широкий ассортимент KVM-адаптеров ATEN позволяет управлять любой комбинацией компьютеров PC, Mac, Sun и устройств последовательной передачи данных.
KL1508A был разработан для легкого и удобного управления всеми устройствами в серверной комнате или центре обработки данных и обладает уникальным и мощным функционалом. Например, функция идентификации адаптера сохраняет настройки порта, что позволяет переподключить компьютер в другой порт без необходимости изменений настроек адаптера или KVM-переключателя, а улучшенное качество видео расширяет дистанцию до управляемых компьютеров до 50 метров при разрешении 1280x1024@75Гц.
KL1508AM: 17" ЖК-дисплей
KL1508AN: 19" ЖК-дисплей
Особенности:

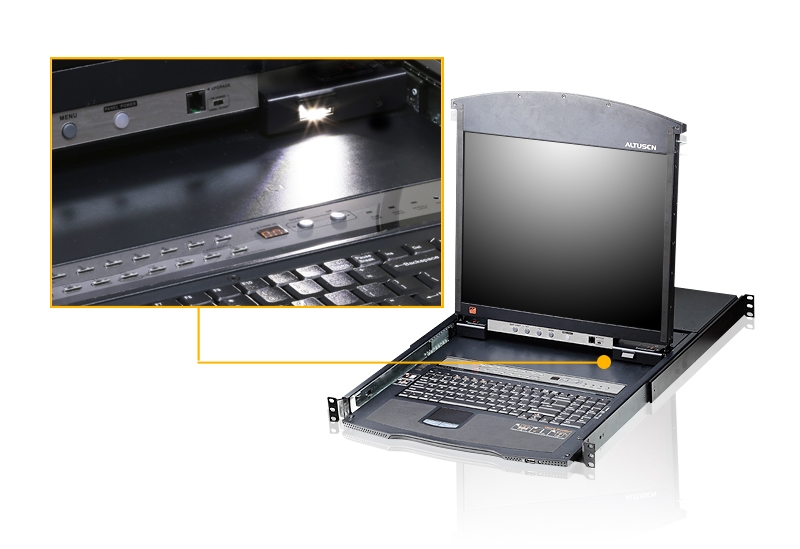

- Эксклюзивная разработанная компанией ATEN светодиодная подсветка клавиатуры и сенсорной панели для работы в условиях низкой освещенности
- Интегрированная KVM-консоль с 17-дюймовым или 19-дюймовым ЖК-дисплеем с светодиодной подсветкой в корпусе высотой меньше 1U c зазорами сверху и снизу для удобства установки и использования консоли в серверной стойке высотой 1U и двумя направляющими для крепления в серверную стойку
- Управление до 8 компьютерами с одной консоли
- Разъемы RJ-45 и кабели витой пары Cat5e/6 позволяют передавать изображение с подключенных компьютеров с разрешением до 1280x1024@75Гц на расстояние до 40 метров
- Совместимость с KVM-адаптерами ATEN с автоматической конвертацией сигналов позволяет использовать различные комбинации интерфейсов (PS/2, USB, Sun, последовательный интерфейс) для управления всеми типами компьютеров
- Древовидное OSD-меню для удобного поиска и управления компьютерами

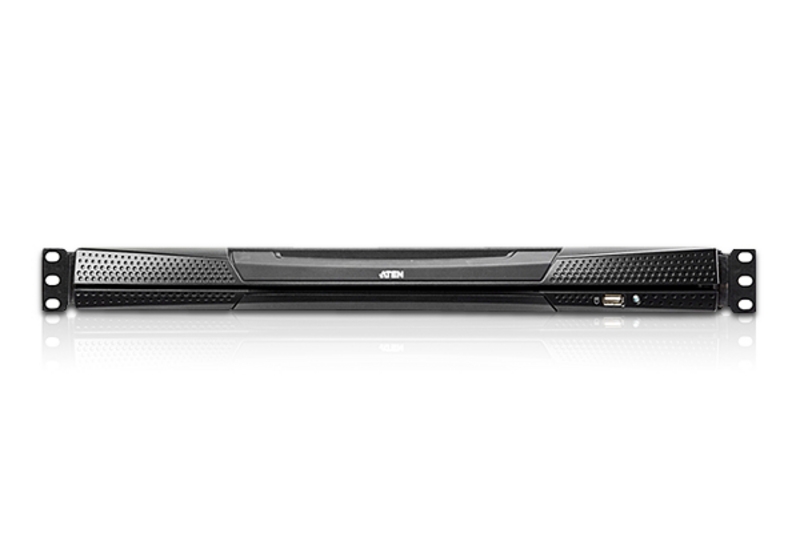

- Удобно расположенные на передней панели кнопки выбора разъема и устройства и LED-индикация для быстрого переключения между компьютерами
- Дополнительные разъемы для подключения внешней консоли (видеовыход, PS/2 или USB клавиатура и мышь) помимо встроенной консоли с ЖК-экраном
- Крепление с двумя направляющими позволяет использовать модули с ЖК-экраном и клавиатурой/тачпадом независимо друг от друга
- Модуль ЖК-экрана поворачивается на 120 градусов для выбора удобного угла обзора
- Возможность блокировки консоли, когда она не используется
- Специальный режим горячих клавиш и клавиши вызова OSD-меню предоставляют быстрый доступ к этим функциям
- Возможность последовательного подключения до 31 KVM-переключателя для управления до 256 компьютерами с одной консоли
- Функция автосканирования для отслеживания выбранных пользователем компьютеров
- Поддержка платформ PC, Linux, Mac, Sun и устройств последовательной передачи данных
- Индивидуальная настройка прав доступа для каждого KVM-разъема
- Удобное переключение между компьютерами с помощью кнопок на передней панели устройства, наэкранного меню (OSD) и горячих клавиш
- Двухуровневая безопасность доступа – только авторизированные пользователи могут управлять компьютерами; до 10 независимых профилей пользователей и профиль администратора
- Возможность отключения питания ЖК-экрана для экономии электроэнергии и продления срока службы
- Поддержка широковещания – команды с клавиатуры могут транслироваться на все подключенные к КВМ-переключателю компьютеры
- Функция идентификации адаптера сохраняет настройки порта, что позволяет переподключить компьютер в другой порт без необходимости изменений настроек адаптера или КВМ-переключателя
- Возможность обновления микропрограммы
- Поддержка раскладок клавиатуры: английский (США); английский (Великобритания); немецкий; немецкий (Швейцария); французский; испанский; китайский (традиционный); японский; корейский; шведский; итальянский; русский; венгерский; греческий.
Характеристики:
|
|
KL1508AM |
KL1508AN |
|
Подключаемые компьютеры |
||
|
Прямое подключение |
8 |
8 |
|
Последовательное подключение |
256 |
256 |
|
Выбор компьютера |
OSD, Горячие клавиши, Нажимные кнопки |
OSD, Горячие клавиши, Нажимные кнопки |
|

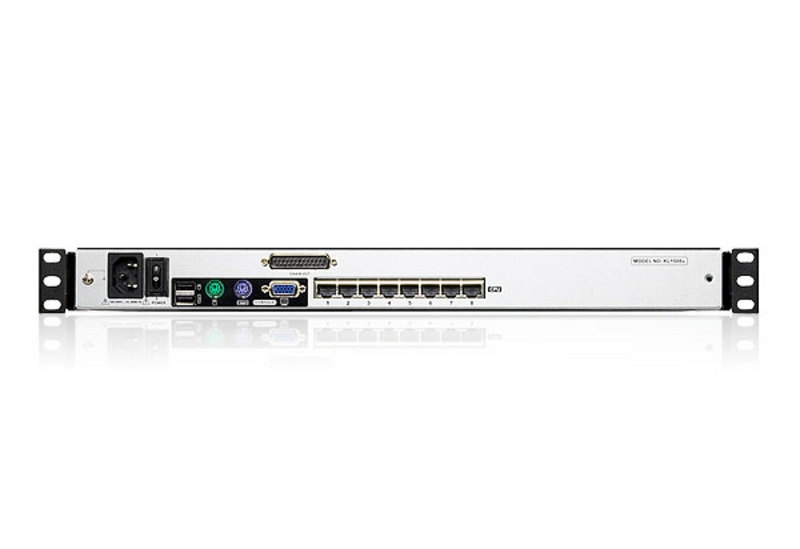

Разъемы |
||
|
Консольные разъемы |
1 x HDB-15 |
1 x HDB-15 |
|
2 x USB-A |
2 x USB-A |
|
|
2 x 6-контактный Mini-DIN (PS/2) |
2 x 6-контактный Mini-DIN (PS/2) |
|
|
Внешний USB разъем |
1 x USB-A |
1 x USB-A |
|
KVM-разъемы |
8 x RJ-45 |
8 x RJ-45 |
|
Обновление микропрограммы |
1 x RJ-11 |
1 x RJ-11 |
|
Порт последовательного подключения Daisy Chain |
1 x DB-25 |
1 x DB-25 |
|
Электропитание |
1 x IEC 60320/C14 |
1 x IEC 60320/C14 |
|
Светодиодные индикаторы |
||
|
Компьютер в сети |
8 х Зеленый |
8 х Зеленый |
|
Компьютер выбран |
8 х Оранжевый |
8 х Оранжевый |
|
Электропитание |
1 x Голубой |
1 x Голубой |
|
Идентификация разъема |
2 х 7-сегментный LED-дисплей (Оранжевый) |
2 х 7-сегментный LED-дисплей (Оранжевый) |
|
Num Lock (вкл/выкл) |
1 х Зеленый |
1 х Зеленый |
|
Caps Lock (вкл/выкл) |
1 х Зеленый |
1 х Зеленый |
|
Scroll Lock (вкл/выкл) |
1 х Зеленый |
1 х Зеленый |
|
Электропитание ЖК-дисплея |
1 x Оранжевый |
1 x Оранжевый |
|
Переключатели |
|
|
|
Выбор разъема |
8 x нажимная кнопка |
8 x нажимная кнопка |
|
Выбор устройства |
2 x нажимная кнопка |
2 x нажимная кнопка |
|
Сброс настроек |
1 x полу утопленная нажимная кнопка |
1 x полу утопленная нажимная кнопка |
|
Обновление микропрограммы |
1 х полозковый переключатель |
1 х полозковый переключатель |
|
Электропитание |
1 х клавишный переключатель |
1 х клавишный переключатель |
|
Настройка ЖК-дисплея |
4 х нажимная кнопка |
4 х нажимная кнопка |
|
Питание ЖК-дисплея |
1 х LED нажимная кнопка
|
1 х LED нажимная кнопка
|
|
ЖК-дисплей |
|
|
|
Экран |
17” TFT-LCD |
19” TFT-LCD |
|
Размер точки |
0.264 мм x 0.264 мм |
0.294 мм x 0.294 мм |
|
Время отклика |
5 мс |
5 мс |
|
Угол обзора |
170° (по горизонтали), 160° (по вертикали) |
170° (по горизонтали), 160° (по вертикали) |
|
Количество цветов |
16.7 миллиона |
16.7 миллиона |
|
Контрастность |
1000:1 |
1000:1 |
|
Яркость |
250 кд/м² |
250 кд/м² |
|
Эмуляция |
|
|
|
Клавиатура/Мышь |
PS/2, USB, последовательный интерфейс |
PS/2, USB, последовательный интерфейс |
|
Видео |
1600x1200@60Гц (40 м); 1280x1024@75Гц (50 м)
|
1600x1200@60Гц (40 м); 1280x1024@75Гц (50 м)
|
|
Интервал опроса компьютеров |
1-255 секунд |
1-255 секунд |
|
Номинальная входная мощность |
100-240В переменный ток; 50-60Гц; 1A |
100-240В переменный ток; 50-60Гц; 1A |
|
Энергопотребление |
110В переменный ток : 16.7 Ватт : 89 БТЕ |
110В переменный ток : 19.9 Ватт : 104 БТЕ |
|
220В переменный ток : 18.9 Ватт : 99 БТЕ |
220В переменный ток : 21.2 Ватт : 114 БТЕ |
|
|
Параметры среды |
|
|
|
Рабочая температура окружающей среды |
0–40°C |
0–40°C |
|
Температура хранения |
-20–60°C |
-20–60°C |
|
Относительная влажность |
0–80% RH, без конденсата |
0–80% RH, без конденсата |
|
Корпус и размеры |
|
|
|
Материал корпуса |
Металл |
Металл |
|
Вес |
15.19 кг |
15.35 кг |
|
Крепление в стойку |
Две направляющих |
Две направляющих |
|
Габаритные размеры (Д х Ш х В) |
48.00 х .70.12 х 4.40 см |
48.00 х .70.12 х 4.40 см |
