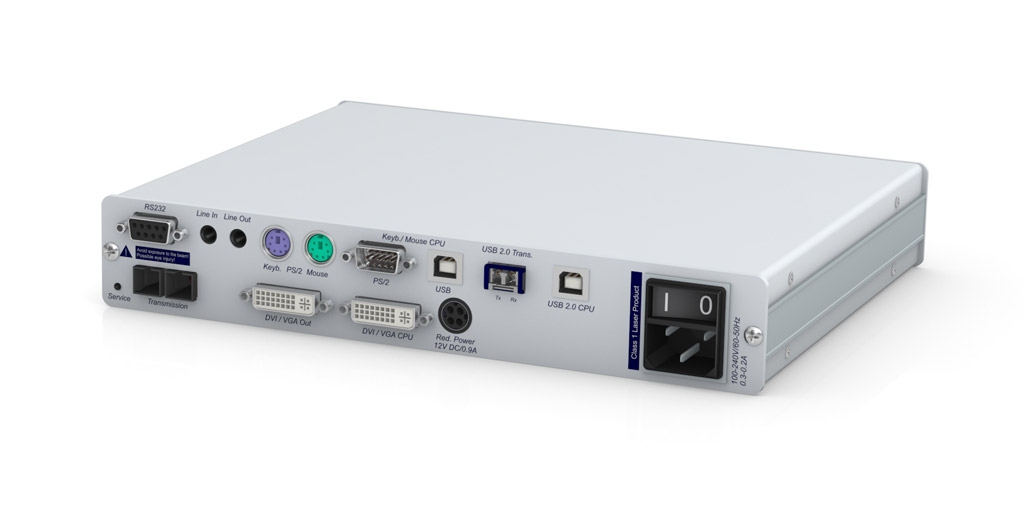

LwLVision(M)-ARU-PC
- Бренд: Guntermann & Drunck
- Модель: A1110045
KVM-передатчик LwLVision(M)-ARU-PC — оптоволоконное решение с поддержкой USB 1.1 для удалённого управления ПК на расстоянии до 550 м
LwLVision(M)-ARU-PC — это KVM-передатчик, входящий в состав удлинителя LwLVision. Устройство предназначено для передачи сигналов клавиатуры и мыши (USB и PS/2), одного канала DVI-I single link и VGA, аудио, RS-232 и данных USB 1.1 по многомодовому оптоволоконному кабелю на расстояние до 550 метров. Модель идеально подходит для дата-центров, серверных и других ИТ-инфраструктур, где требуется высокая помехоустойчивость и стабильность передачи данных.
Система включает передающий (компьютерный) и приёмный (пользовательский) модули, обеспечивающие удалённое управление ПК. Каждый модуль поддерживает подключение локальной консоли. В зависимости от конфигурации, сигналы могут передаваться по одномодовому или многомодовому оптоволокну на расстояния до 10 000 м и 550 м соответственно. Устройство доступно в настольном и стоечном исполнении, а также в сдвоенном варианте.
Ключевые технические характеристики:
- Поддержка DVI-I и VGA в одинарном режиме
- Разрешение до 1920×1200 при 60 Гц
- Полоса пропускания до 165 Мпикс/с
- Поддержка цифровых и аналоговых мониторов
- Передача по одномодовому волокну до 10 000 м
- Передача по многомодовому волокну до 550 м (50/125 мкм), до 260 м (62.5/125 мкм)
- Двунаправленная передача аудио и RS-232
- Прозрачная передача USB 1.1 до 2000 м (опционально)
- Совместимость с USB и PS/2
- Гальваническая развязка между модулями
- Поддержка резервного питания (опционально)
- Настольное и стоечное исполнение
- Сдвоенная версия с двумя идентичными модулями
Передача видеосигнала и данных:
Устройство транслирует несжатые DVI-I и VGA-сигналы с разрешением до 1920×1200 и частотой обновления 60 Гц. Поддерживается передача аудио, RS-232 и USB-устройств на значительные расстояния. Благодаря оптоволоконной передаче обеспечивается высокая помехоустойчивость и защита от электромагнитных излучений.
Управление и безопасность:
Оба модуля — передатчик и приёмник — оснащены возможностью подключения локальных консолей. Поддерживается настройка пользовательских прав и защита доступа. Устройство обеспечивает стабильную эмуляцию клавиатуры и мыши, что гарантирует корректную работу с большинством операционных систем.
Установка и подключение:
Подключение выполняется стандартным образом: ПК подключается к передающему модулю, а рабочая станция — к приёмнику. Для соединения модулей используется оптоволоконный кабель. Устройство легко интегрируется в стоечную инфраструктуру, что делает его удобным решением для дата-центров и серверных помещений.
Снято с производства. Замена – LwLVision(M)-ARU2-PC
Особенности:
Видео
- DVI + VGA в одинарном режиме
- Разрешение на канал до 1920 × 1200 @ 60 Гц
- Полоса пропускания до 165 Мпикс/с
- 24-битный цвет
- Поддержка цифровых и аналоговых мониторов
Передача
- Расстояние до 10 000 м (2 одномодовых 9/125 μ-оптоволоконных провода) при максимальном разрешении
- Расстояние до 550 м (2 многомодовых 50/125 μ-оптоволоконных провода) при максимальном разрешении
- Расстояние до 260 м (2 многомодовых 62.5/125 μ-оптоволоконных провода) при максимальном разрешении
- Двунаправленная передача аудио-сигнала и RS-232
- “Прозрачный” USB до 2000 м (опционально)
Устройство
- Гальваническое разделение передатчика и приемника
- Нечувствительность к помехам и излучениям
- Поддержка PS/2 и USB-клавиатур / мышей, позволяющая смешанные операции
- Стопроцентная постоянная эмуляция клавиатуры / мыши
- Резервный блок питания (опционально)
- Доступны десткопная, рэковая и сдвоенная реализации форм-факторов
Обновление системы
- Посредством сервисного разъема
Видео
- DVI и VGA-сигналы в одинарном режиме на принимающей и передающей сторонах
- Вариант поставки для одно- и многоканальных режимов
- Управление
- Консоль доступа до всех видео-каналов и обоих модулей
- Отключаемые: защита доступа и пользовательское управление
Сигналы
- Передача до 10 000 м по волокно-оптическому кабелю при максимальном разрешении
- Поддержка PS/2 и USB-клавиатур и мышей
- Аудиосигналы and RS232-удлинения включены в стандарт
- Бесперебойность работы
- Резервный источник питания
Модификации
Дизайн
- В настольном исполнении (DT) и монтирующийся в стойку (RM) варианты
- Сдвоенный вариант представляет собой два идентичных модуля LwLVision на одной панели
- Видео-каналы
- Одно- или многоканальная реализация
Установка
- Компьютер соединяется с передатчиком LwLVision на задней панели. Соответствующие интерфейсу кабели присоединяются к разъемам клавиатуры, видео, мыши, аудио и USB модуля LwLVision.
- Разворачивание пользовательской консоли так же элементарно: просто подключите оборудование к соответствующими разъемам на приемнике LwLVision.
- Используйте существующую структуру кабелей для связи передатчика и приемника (многомодовые или одномодовые опто-волоконные кабели).
- Чтобы узнать более подробную информацию об установке, скачайте руководство по LwLVision.
Характеристики:
| Видео | |
| Количество мониторов | 1 |
| Тип видеосигнала | Аналоговый и цифровой видеосигнал |
| Разрешение | от 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Стандарты | Поддержка DDC |
| Интерфейсы для пользовательской консоли | 1 гнездо DVI-I |
| Интерфейсы для компьютерного модуля | 1 гнездо DVI-I |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 гнезда Mini-DIN 6 2 гнезда USB-A |
| Интерфейсы для компьютера | 1 разъём D-Sub HD15 (VGA) 1 гнездо USB-B |
| Аудио | |
| Исполнение | Встроенное |
| Частота дискретизации | 48 кГц |
| Разрешение | 18-битное цифровое |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютерного модуля | 2 разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Встроенное |
| Скорость передачи данных | до 57 600 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 разъём D-Sub 9 |
| Прозрачный USB | |
| Исполнение | Встроенное |
| Дальность передачи | до 550 м по многомодовому волокну до 2000 м по одномодовому волокну |
| Питание USB | до 500 мА для устройств повышенной мощности |
| Скорость передачи (USB 1.1) | до 12 Мбит/с |
| Скорость передачи (USB 2.0) | до 480 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 гнездо USB-B |
| Передача | |
| Тип кабеля связи | Выделённая оптоволоконная линия |
| Тип волокна | Одномодовое / многомодовое |
| Максимальная дальность передачи | 260 м по 2 волокнам (62,5/125 мкм, OM1) 550 м по 2 волокнам (50/125 мкм, OM2) 10 000 м по 2 одномодовым волокнам (9/125 мкм) (USB — макс. 2000 м) |
| Подключение | 1 гнездо SC duplex |
| Количество оптических волокон | 2 |
| Передача аудио и RS-232 | Дополнительные волокна не требуются |
| Передача USB 1.1 | Дополнительные волокна не требуются |
| Передача USB 2.0 | Требуются 2 дополнительных оптических волокна |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 разъём IEC |
| Напряжение | Переменный ток 100–240 В, 50–60 Гц |
| Потребляемый ток (базовая версия) | 0,2–0,3 А |
| Потребляемый ток (с USB) | 0,2–0,3 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Гнездо Mini-DIN 4 |
| Напряжение (базовое) | Постоянный ток +12 В, 0,9 А |
| Напряжение (USB 1.1) | Постоянный ток +12 В, 1,0 А |
| Напряжение (USB 2.0) | Постоянный ток +12 В, 0,9 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты настольного исполнения (Ш × В × Г) | 210 × 44 × 210 мм |
| Габариты (вариант с USB 2.0) | 270 × 44 × 210 мм |
| Габариты стойкового исполнения | 19 дюймов × 1U × 210 мм |
| Масса (базовая версия) | Приблизительно 1,4 кг |
| Масса (вариант с USB 2.0) | Приблизительно 1,7 кг |
| Обновление ПО | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 разъём 2,5 мм (Mini-jack) |
| Условия эксплуатации | |
| Температура окружающей среды | от +5 °C до +40 °C |
| Относительная влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
