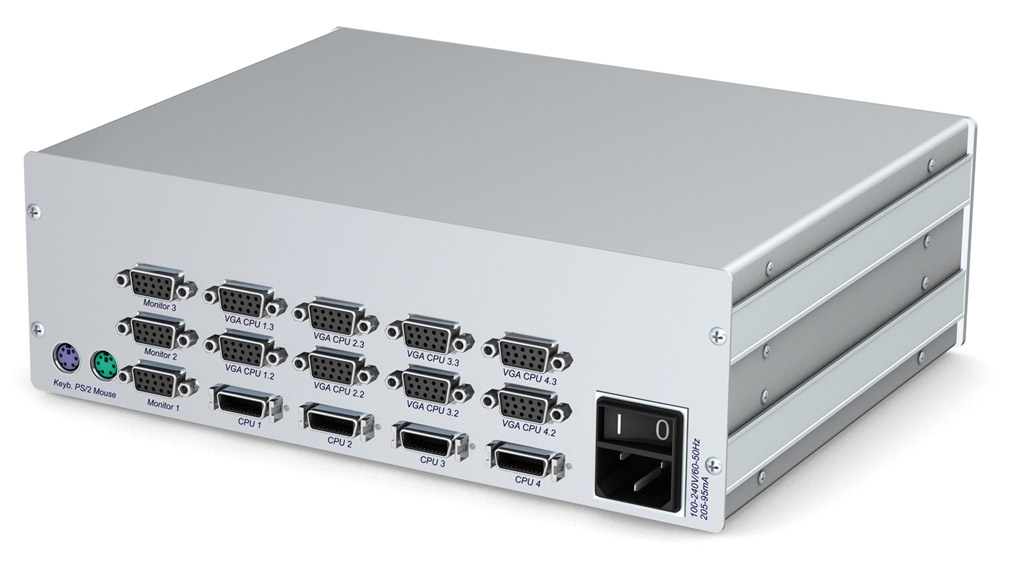

QuadMUX
- Бренд: Guntermann & Drunck
- Модель: A2100046
Особенности:
Видео
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц
- пропускная способность при передаче VGA видеопотока – до 400 МГц
Технические особенности приборов
- осуществляют коммутацию шестнадцати видеопотоков от четырёх компьютеров к четырём видеовыходам
- сохраняют в памяти до восьми комбинаций видео, как программные сценарии, которые могут быть мгновенно вызваны и запущены горячей клавишей или при помощи OSD
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Режим полной эмуляции работы клавиатуры и мыши для каждого канала
- Поставляется в виде настольного прибора с комплектом для монтажа в 19 дюймовый слот серверной стойки
- Возможно использование данного коммутатора в каскадных сетях в сочетании с коммутатором miniMUX4
- Не требует установки дополнительного программного обеспечения
- Эксплуатационно совместим с любой продукцией “Guntermann & Drunck Gmbh”
- Все компоненты системы готовы к работе сразу же после подключения
- Закрепление за каждым пользователем индивидуального пароля и защита прав доступа в систему
Обновление программного обеспечения устройств
Флэш-обновление (flashupdate) программных компонентов устройства
Общие системные характеристики прибора
Сценарии переключения сигналов
KVM коммутаторы QuadMUX способны обеспечить такое количество соединений для передачи видео и иных сигналов, какое соответствует количеству модулей miniMUX4-MC3 и miniMUX4-MC4, включенных в ту или иную систему.
KVM switch серии miniMUX передают все видеопотоки с одного компьютера одновременно. Однако, KVM коммутаторы QuadMUX могут совмещать источники видео с разных компьютеров. Такие комбинации источников – или сценарии – могут быть вызваны посредством предустановленных горячих клавиш. Ожидаемое сочетание изображений появится незамедлительно на трёх или четырёх дисплеях. Алгоритмы сценариев программно определены в системе OSDAdonIS переключателей QuadMUX.
Компьютер, на который передаётся сигнал клавиатуры в том или ином сценарии, также установлен в этой схеме по умолчанию. Все назначения по умолчанию могут быть отменены. Горячие клавиши тогда можно использовать для переключения сигналов клавиатуры и/или мыши на любой из обслуживаемых ПК в рамках сценария.
Варианты исполнения модулей системы
Внешний вид
возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
Расширенные возможности
KVM коммутаторы QuadMUX поставляются полностью укомплектованными. Для них не доступны никакие системные расширения.
Установка модулей системы
Соедините ваш компьютер с портами на задней панели модуля QuadMUX. Стандартным VGA кабелем и фирменным тройным шнуром “Guntermann & Drunck Gmbh” подключите клавиатуру, мышь и видео выход компьютера к KVM переключателю.
Длина кабеля при соединении через порт PS/2: 2 метра, 4 метра или 6 метров
Рабочая консоль подключается посредством соединения клавиатуры, мыши и монитора к соответствующим интерфейсам устройства.
Характеристики:
| Видео | |
| Количество пользователей | 1 |
| Тип видео сигнала | Аналоговое видео |
| Разрешение | До 1920 × 1440 @ 75 Гц или 2k × 2k @ 60 Гц |
| Ширина шины | До 400 МГц |
| Количество переключаемых источников видео на ПК | 4 |
| Подключение к компьютеру | Набор кабелей для переключения |
| Порты компьютера | 4 |
| Интерфейсы пользовательской консоли | 4 × гнезда D-Sub HD 15 |
| Интерфейсы для компьютера (KVM) | 4 × гнезда MDR20 |
| Дополнительное видео | 4 × 3 × гнезда D-Sub HD 15 |
| Клавиатура/Мышь | |
| Интерфейсы пользовательской консоли | 2 × гнезда Mini-DIN 6 (клавиатура/мышь) 2 × гнезда USB-A |
| Интерфейсы для компьютера (KVM) | 4 × гнезда MDR20 |
| Блок питания | |
| Тип | Встроенный блок питания |
| Соединение | Штепсель типа "К" |
| Напряжение | Переменный ток 100–240 В / 50–60 Гц |
| Ток | 0,24–0,11 А |
| Исполнение | |
| Материал | Анодированный алюминий |
| Настольное исполнение (Ш × В × Г) | 270 × 88 × 210 мм |
| Монтаж в стойку (Ш × В × Г) | 19 дюймов × 2Е × 210 мм |
| Вес | Прибл. 1,9 кг |
| Обновление | |
| Процесс | Локальный сервисный разъём |
| Соединение | 1 × штепсель 2,5 мм |
| Условия эксплуатации | |
| Температура окружающей среды | От +5 до +40 °C |
| Относительная влажность | До 80 % без конденсации |
| Стандарты | CE, RoHS |
