TP-100AXR
- Бренд: Kramer Electronics
- Модель: TP-100AXR
Kramer TP-100AXR – профессиональный передатчик видеосигналов и аудио по витой паре
Устройство Kramer TP-100AXR представляет собой специализированный передатчик, предназначенный для трансляции сигналов компьютерной графики и небалансного стереофонического аудио через кабельную инфраструктуру на базе витой пары. Прибор выполняет преобразование входных сигналов в формат, оптимизированный для надежной передачи по стандартным сетевым кабелям, обеспечивая стабильную работу в составе систем распределения мультимедийного контента.
Технические возможности передатчика поддерживают максимальное разрешение видеосигнала до WUXGA и Full HD 1080p, а также гарантируют полную совместимость с стандартами высококачественного телевещания HDTV. Для удобства коммутации предусмотрен проходной 15-контактный разъем, позволяющий подключать локальный монитор без потери сигнала. Функция раздельного выбора полярности строчных и кадровых синхроимпульсов обеспечивает улучшенную совместимость с различными системами передачи видео и повышает стабильность синхронизации на принимающей стороне.

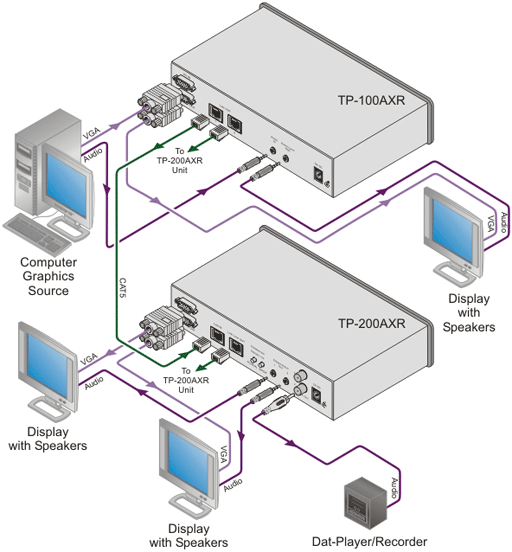

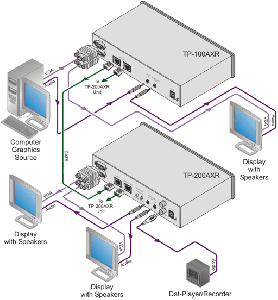

В паре с приемником TP-200AXR решение формирует полноценный тракт передачи: приемное устройство оснащено двумя выходами компьютерного видеосигнала, стереофонического аналогового аудио и цифрового аудиопотока формата S/PDIF, что расширяет возможности интеграции в профессиональные инсталляции.
Для передачи данных допускается использование неэкранированной (UTP) или экранированной (STP) витой пары категории 5. Стандартная дальность передачи достигает 200 метров, при этом в зависимости от разрешения изображения и качества кабеля возможно увеличение дистанции без потери качества сигнала. Технология Power Connect™ реализует передачу электропитания между устройствами по тому же кабелю витой пары на расстоянии до 50 метров, что позволяет запитывать одно из устройств пары без отдельного источника питания.
Передатчик выполнен в компактном эргономичном корпусе настольного исполнения, оптимальном для размещения в офисных и студийных условиях. Модель TP-100AXR является усовершенствованной заменой предыдущего поколения устройств серии TP-100, предлагая расширенный функционал при сохранении простоты установки и настройки.
Особенности:
- максимальное разрешение WUXGA и 1080p
- совместимость с HDTV
- проходной вход (15-контактный разъем)
- выбор полярности строчных и кадровых синхроимпульсов для лучшей совместимости с системами передачи видеосигнала по кабелю на витой паре
- кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории
- дальность передачи до 200 м. В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
- система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
- компактный корпус настольного исполнения
- заменяет TP-100
Характеристики:

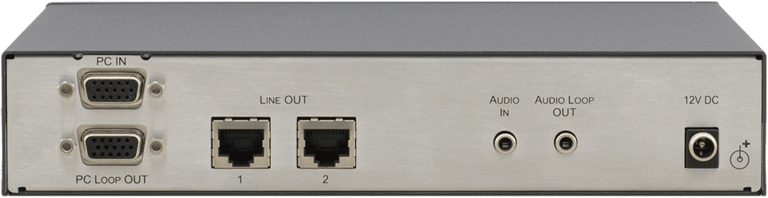

| Входы | 1 - VGA, разъем D-sub 15-pin (розетка) |
| 1 - аудио стерео, разъем 3,5 мм (розетка) | |
| Выходы | 2 - витая пара, разъемы RJ-45 |
| 1 - VGA, проходной разъем D-sub 15-pin (розетка) | |
| 1 - аудио стерео, разъем 3,5 мм (розетка) | |
| Полоса пропускания (-3 дБ) | 20 кГц |
| Разрешение | до UXGA |
| Связь | по переменному току |
| Отношение сигнал/шум | видеосигнал 60 дБ, аудиосигнал 89 дБ |
| Общий коэффициент передачи | аналоговый-аналоговый 0 дБ, аналоговый-SPDIF - 12 дБ полной шкалы |
| Коэффициент гармоник + шум | аудиосигнал 0,25% |
| Питание | =12 В, 860 мА |
| Габаритные размеры (Ш х Г х В) | 21,5 х 16,3 х 4,4 см |
| Масса | 1,1 кг |
| В комплекте | источник питания |
Применение
- презентационные и мультимедийные установки
- передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах
