TP-107AVR
- Бренд: Kramer Electronics
- Модель: TP-107AVR
Устройство Kramer TP-107AVR представляет собой профессиональный передатчик, предназначенный для организации комплексной передачи компьютерного видеосигнала и стереофонического аудио через стандартную кабельную инфраструктуру на базе витой пары. Модель поддерживает высокую плотность изображения с разрешением вплоть до формата WUXGA, обеспечивая качественную трансляцию контента на удаленные дисплеи или проекторы.
Коммутация источников сигнала реализована гибко: оператор может выбрать передачу данных либо с локальных входов устройства, либо принять поток по витой паре от другого передатчика в системе. Для подключения источников предусмотрены стандартные интерфейсы: 15-контактный разъем HD для видео, 3,5-мм аудиоразъем для звука и порт RJ-45 для ввода сигнала через витую пару. Выходная трансляция осуществляется по единому кабелю витой пары (RJ-45) на совместимый приемный узел.

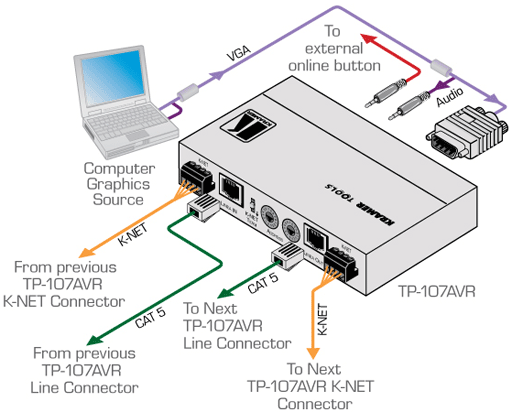

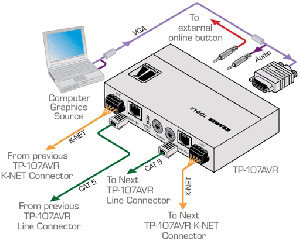

Архитектура прибора допускает построение сложных каскадных линий связи. Возможно последовательное соединение до 16 устройств TP-107AVR через витую пару. Рекомендуемая дистанция передачи данных составляет до 100 метров, однако максимальная длина трассы может варьироваться в зависимости от видеорежима, характеристик кабеля и количества устройств в цепи. Для обеспечения стабильности сигнала рекомендуется использовать экранированную витую пару (STP), например, кабель Kramer BC-STP категории 5.
Система управления устройством многофункциональна и адаптирована для интеграции в автоматизированные комплексы. Активация прибора возможна несколькими способами: вручную кнопкой ON LINE на передней панели, посредством замыкания контактов через 3,5-мм разъем, либо дистанционно. Для удаленного контроля поддерживаются протоколы RS-485 (совместимость с любыми пультами управления помещением) и фирменная шина K-NET™. При использовании контроллеров Kramer RC-108 или RC-116 управление осуществляется через сеть K-NET™, которая также передает питание и управляющие сигналы по одному кабелю. Для удобства каскадного включения предусмотрен проходной вход K-NET™ и отключаемый терминатор.
Конструктивно передатчик выполнен в компактном корпусе серии Kramer TOOLS™. Для профессионального монтажа в серверную инфраструктуру предусмотрена возможность установки в 19-дюймовую стойку высотой 1U: три прибора размещаются рядом с использованием адаптера Kramer RK-3T (приобретается отдельно). Данная модель является современной функциональной заменой ранее выпускавшимся устройствам TP-107AV и TP-107V, предлагая расширенные возможности коммутации и управления.
Особенности:
- разрешение до WUXGA
- входы - 15-контактный разъем HD, 3,5-мм аудиорозетка и разъем RJ-45
- выход - витая пара (RJ-45)
- возможность последовательного соединения кабелем на витой паре до 16 приборов TP-107AVR. Любой прибор можно активировать либо нажатием кнопки ON LINE (на передней панели или замыканием контактов), либо дистанционно с контроллера RC-108 или RC-116 через K-NET™, либо с любого пульта управления оборудованием помещения, поддерживающего передачу данных через RS-485
- дальность передачи до 100 м. В зависимости от разрешения сигнала, типа кабеля и количества последовательно соединенных приборов возможна передача и на большие расстояния
- кабель - STP (экранированная витая пара), например, Kramer BC-STP категории 5
- управление кнопками на передней панели, замыканием контактов (3,5-мм разъем), через RS-485 или K-NET™ для соединенных последовательно приборов
- канал управления K-NET™ - питание и управляющие сигналы передаются по одному кабелю
- проходной вход K-NET™ для каскадного включения нескольких приборов
- отключаемый терминатор K-NET™
- компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция)
- заменяет TP-107AV, TP-107V
Характеристики:
| Входы | 1 - VGA, разъем D-sub HD15 (розетка) |
| 1 - витая пара, разъем RJ-45 (розетка) | |
| 1 - аудио стерео, разъем 3,5 мм mini jack (розетка) | |
| Выходы | 1 - витая пара, разъем RJ-45 (розетка) |
| Полоса пропускания (-3 дБ) | 150 МГц, звук 20 кГц |
| Дифференциальное усиление | 2,5% |
| К-фактор | 0,2% |
| Максимальный размах выходного сигнала | видеосигнал 1,3 В, аудиосигнал 3 В |
| Управление | переключатель терминатора линии RS-485, разъем подключения кнопки дистанционного выбора входа |
| Связь | по переменному току |
| Отношение сигнал/шум | видеосигнал 61 дБ (5 МГц), аудиосигнал 77 дБ (1 МГц) |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,152% (1 МГц) |
| Коэффициент второй гармоники аудиотракта | 0,009% |
| Перекрестная помеха при наихудших условиях | видео на звук: -43 дБ (6 МГц) |
| Габаритные размеры (Ш х Г х В) | 12 х 7 х 2,4 см |
| Масса | 0,3 кг |
| В комплекте | источник питания, монтажная скоба |
Применение
- в презентационных и мультимедийных установках
- оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий
