TP-114
- Бренд: Kramer Electronics
- Модель: TP-114
Профессиональный передатчик Kramer TP-114 предназначен для эффективного распределения и трансляции видеосигналов формата VGA через стандартные кабельные линии на основе витой пары. Устройство выполняет функцию активного сплиттера с конфигурацией 1:4, позволяя коммутировать входящий видеопоток от единого источника на четыре независимых канала передачи. Такая архитектура идеально подходит для построения масштабируемых систем видеонаблюдения, цифровых вывесок и конференц-залов, где требуется одновременная доставка контента на несколько удаленных дисплеев.
Для удобства локального контроля качества изображения модель оснащена сквозным портом, обеспечивающим подключение монитора непосредственно в точке установки передатчика. Аппарат поддерживает работу с высокими разрешениями, включая стандарты UXGA и Full HD 1080p, гарантируя детализированную картинку без артефактов. Стабильность синхронизации обеспечивается благодаря функции раздельной настройки полярности сигналов по вертикали и горизонтали, что позволяет адаптировать устройство под различные типы источников и дисплеев.
Функциональность устройства может быть расширена при использовании переходного адаптера Kramer C-GM/3RVF, который открывает возможность передачи компонентных видеосигналов высокого разрешения HDTV. Рекомендуемая максимальная дистанция надежной передачи данных по витой паре составляет до 100 метров. Для создания комплексных решений передатчик оптимально совместим с приемниками и другими устройствами серий Kramer PT-120, TP-105, TP-120, TP-202 и VP-5R.
Инженерная реализация включает фирменную технологию Power Connect™, существенно упрощающую организацию электропитания. В паре «передатчик-приемник» внешний блок питания требуется только для одного устройства, тогда как второе получает энергию дистанционно через жилы витой пары. Это снижает затраты на монтаж и повышает надежность системы. Корпус устройства выполнен в эргономичном формате Kramer TOOLS™, а при необходимости интеграции в профессиональную инфраструктуру предусмотрена возможность установки в стандартную 19-дюймовую стойку с использованием крепления Kramer RK-3T.
Особенности:
- Раздельный выбор полярности сигнала вертикальной и горизонтальной синхронизации
- При использовании переходного кабеля Kramer C-GM/3RVF возможна работа с компонентными HDTV сигналами

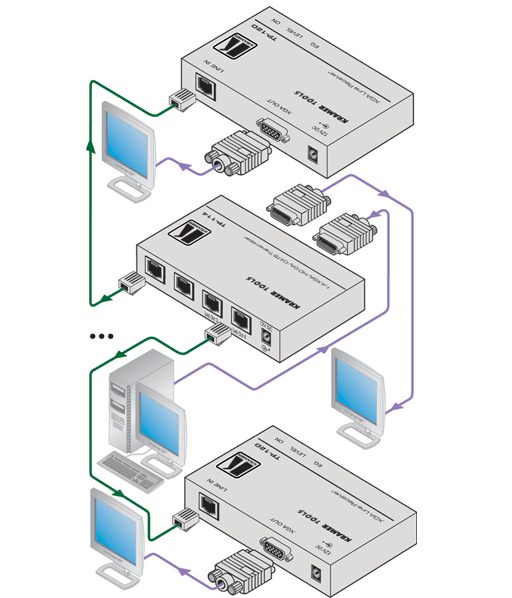

- Позволяет организовать линию передачи VGA или HDTV сигналов по витой паре на расстояние до 100 метров, рекомендуется использовать совместно с Kramer PT-120, TP-105, TP-120, TP-202, VP-5R
- Поддерживает сигналы с разрешением до UXGA, 1080p
- Оснащен системой Power Connect™, только одно из устройств – приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
- Прибор выполнен в компактном корпусе Kramer TOOLS™, возможно крепление в 19" стойку используя Kramer RK-3T
Характеристики:
| Входы | 1 - VGA, разъем D-sub HD15 (розетка) |

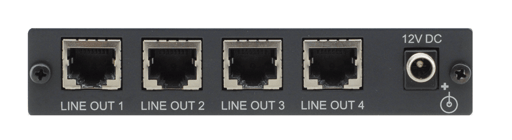

| Выходы | 4 - витая пара, разъем RJ45 (розетка) |
| Дифференциальное усиление | VGA 0,03%, витая пара 7% |
| Дифференциальная фаза | VGA 0,05°, витая пара 0,08° |
| K-фактор | VGA <0,05%, витая пара 0,3% |
| Максимальный размах выходного сигнала | VGA 1,8 В, витая пара 1,6 В |
| Отношение сигнал/шум | VGA 75 дБ, витая пара 73 дБ |
| Связь | VGA по постоянному току, витая пара по переменному току |
| Индикация | питание |
| Питание | 12 В, 880 мА |
| Примерный вес | 0,3 кг |
| Габаритные размеры | 120x72x28 мм |
В комплекте:
- Передатчик-распределитель TP-114 - 1 шт
- Блок питания 100-240 В, 50/60 Гц на 12 В - 1 шт
- Комплект монтажных скоб - 1 шт
- Руководство пользователя - 1 шт
