TP-120-od
- Бренд: Kramer Electronics
- Модель: TP-120-od
Модель TP-120-od представляет собой специализированный приемник компьютерного видеосигнала, предназначенный для работы в системах распределения изображения через кабельные линии на основе витой пары. Устройство функционирует в паре с передатчиком Kramer PT-110-od или другими совместимыми трансмиттерами бренда, выполняя декодирование принятого сигнала и его преобразование в исходный формат компьютерной графики для подачи на монитор, проектор или дисплей.
Аппарат поддерживает работу с видеосигналами высокого разрешения вплоть до стандартов WUXGA и Full HD 1080p, обеспечивая полную совместимость с современными системами отображения HDTV. Важным преимуществом данной модификации является встроенная защита от импульсных перенапряжений, возникающих вследствие электромагнитных наводок или атмосферных разрядов (за исключением прямого удара молнии). Эта функция критически важна при организации внешних или протяженных кабельных трасс, где риск повреждения оборудования повышенными напряжениями наиболее вероятен.
Для достижения оптимального качества изображения на выходе приемник оснащен точными регуляторами уровня сигнала и функцией компенсации частотной характеристики кабеля (EQ). Данные настройки позволяют эффективно нивелировать затухание высокочастотных компонент видеопотока, характерное для длинных линий передачи, и адаптировать работу устройства под конкретные условия инсталляции. Штатная дальность передачи данных достигает 100 метров при использовании неэкранированной (UTP) или экранированной (STP) витой пары категории 5, однако при применении высококачественного кабеля и оптимального разрешения дистанция может быть увеличена. Подключение к кабельной инфраструктуре осуществляется через стандартный разъем RJ-45.
Энергоснабжение системы организовано по инновационной технологии Power Connect™: только одно из устройств в связке «передатчик-приемник» требует внешнего подключения к электросети, тогда как сопряженный девайс получает питание дистанционно по тому же информационному кабелю. Данная функция доступна при общей длине линии до 50 метров и существенно упрощает монтаж, сокращая количество необходимых силовых точек. Конструктивно приемник выполнен в компактном корпусе серии Kramer TOOLS™, который обеспечивает надежную защиту внутренних компонентов и удобство интеграции в любые инсталляционные решения даже в условиях ограниченного пространства.
Особенности:
- максимальное разрешение WUXGA и 1080p
- совместимость с HDTV
- защита от выбросов напряжения, вызванных электромагнитными наводками или грозовыми разрядами (кроме прямого попадания молнии)
- разъем для подключения витой пары RJ-45
- регуляторы уровня сигнала и компенсации АЧХ кабеля
- длина линии до 100 м. В зависимости от разрешения сигнала и качества кабеля возможна передача и на большие расстояния
- кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории
- система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
- компактный корпус Kramer TOOLS™
Характеристики:

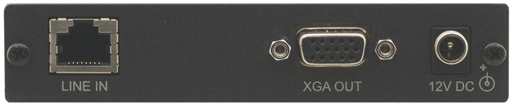

| Входы | 1- витая пара, разъем RJ45, розетка |
| Выходы | 1- VGA, разъем D-sub HD15, розетка |
| Максимальный размах выходного сигнала | 1,7 В |
| Разрешение | WUXGA и 1080p |
| Отношение сигнал/шум | 80 дБ |
| Регулировки | уровень -10,3...+1,7 дБ (60 м), компенсация АЧХ кабеля 0...+35 dBu |
| Связь | по переменному току |
| Питание | =12 В, 160 мА |
| Габаритные размеры (Ш х Г х В) | 12 х 7,5 х 2,5 см |
| Масса | 0,3 кг |
В комплекте:
- приемник
- источник питания
Применение
- презентационные и мультимедийные системы
- передача видеографики на большие расстояния в школах, больницах, торговых точках и в охранных системах
