TP-121EDID
- Бренд: Kramer Electronics
- Модель: TP-121EDID
Kramer TP-121EDID – профессиональный передатчик видеосигналов и аудио с поддержкой EDID по витой паре
Устройство Kramer TP-121EDID представляет собой специализированный передатчик, предназначенный для трансляции сигналов компьютерной графики и небалансного стереофонического аудио через кабельную инфраструктуру на базе экранированной витой пары. Прибор выполняет преобразование входных сигналов в формат, оптимизированный для надежной передачи на совместимый приемник, обеспечивая стабильную работу в составе профессиональных систем распределения мультимедийного контента.
Технические возможности передатчика поддерживают максимальное разрешение видеосигнала до стандарта WUXGA (1920×1200) и полнокадрового формата Full HD 1080p. Полная совместимость со стандартами высококачественного телевещания HDTV делает модель универсальным решением для интеграции в конференц-залы, учебные аудитории, системы цифровых вывесок и презентационные комплексы.
Ключевая особенность устройства – усовершенствованная функция работы с протоколом EDID (Extended Display Identification Data). Передатчик способен сохранять в энергонезависимой памяти и воспроизводить идентификационные параметры подключенного дисплея, что обеспечивает корректное определение разрешения и частот обновления источником сигнала. Данная технология гарантирует простое и надежное подключение оборудования, исключая проблемы с совместимостью и необходимость ручной настройки видеорежимов.
Дальность передачи сигнала превышает 100 метров при использовании качественного экранированного кабеля категории 5, например, Kramer BC-STP. Применение STP-кабеля обеспечивает повышенную помехозащищенность тракта, что критически важно при прокладке линий в условиях электромагнитных наводок промышленных и офисных объектов.
Система энергопитания Power Connect™ реализует передачу электроэнергии между устройствами пары по тому же кабелю витой пары на расстоянии до 50 метров. Это позволяет запитывать одно из устройств (передатчик или приемник) без подключения к отдельной розетке, существенно упрощая монтаж и снижая затраты на инфраструктуру.
Прибор выполнен в компактном фирменном корпусе серии Kramer DigiTOOLS™, характеризующемся эргономичным дизайном, повышенной надежностью и оптимальным теплоотводом. Форм-фактор устройства удобен для настольной установки, а также позволяет легко интегрировать оборудование в существующие мультимедийные решения без необходимости выделения дополнительного пространства.
Особенности:
- максимальное разрешение WUXGA и 1080p
- совместимость с HDTV
- длина линии передачи свыше 100 м
- усовершенствованная работа с EDID (Extended Display Identification Data - расширенные набор данных идентификации дисплея); прибор может сохранять в энергонезависимой памяти и воспроизводить из нее параметры дисплея, давая возможность простого и надежного подключения к источнику сигнала
- кабель - STP (экранированная витая пара), например, Kramer BC-STP категории 5
- система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
- компактный корпус Kramer DigiTOOLS®
Характеристики:

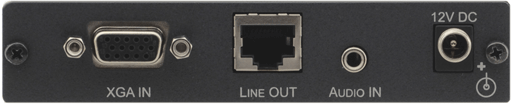

| Входы | 1 - VGA, разъем D-sub 15-pin (розетка) |
| 1 - аудио стерео, разъем 3,5 мм (розетка) | |
| Выходы | 1 - витая пара, разъем RJ-45 |
| Полоса пропускания аудиотракта (-3 дБ) | 20 Гц - 20 кГц (0,5 дБ) |
| Разрешение | до UXGA и 1080p |
| Связь | по переменному току |
| Отношение сигнал/шум | видеосигнал 58 дБ (невзвешенное), 68,3 дБ (взвешенное) на 5 МГц; аудиосигнал <–80 дБ |
| Коэффициент нелинейных искажений аудиотракта + шум | аудиосигнал <0,01% |
| Общий коэффициент передачи | аудиосигнал аналоговый-аналоговый: 0 дБ, аналоговый-SPDIF –12 дБ полной шкалы |
| Питание | =12 В, 60 мА |
| Габаритные размеры (Ш х Г х В) | 12,1 х 7,2 х 2,42 см |
| Масса | 0,3 кг |
| В комплекте | источник питания |
Применение
- презентационные и мультимедийные установки
- передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах
