TP-122-od

Бренд: Kramer Electronics
Модель: TP-122-od

Модель TP-122-od представляет собой высококачественный приемный модуль, разработанный для организации протяженных линий передачи видеосигнала стандарта VGA и стереофонического звука. Устройство функционирует в связке с передающим блоком TP-121-od, обеспечивая преобразование исходных данных в формат, оптимальный для трансляции по стандартным кабельным линиям связи. На принимающей стороне происходит обратная конвертация, позволяющая вывести компьютерное видео, аналоговый небалансный аудиопоток, а также цифровой звук через интерфейс S/PDIF.

Ключевые возможности и качество передачи Оборудование поддерживает работу с современными стандартами высокой четкости, включая HDTV. Максимальное разрешающее capability системы достигает формата WUXGA и Full HD 1080p, что делает её пригодной для использования в конференц-залах, учебных аудиториях и домашних кинотеатрах. Для тонкой настройки качества изображения и звука предусмотрены регуляторы уровня сигнала и коррекции амплитудно-частотной характеристики (АЧХ), позволяющие компенсировать затухание на длинных дистанциях.

Надежность и защита оборудования Инженеры предусмотрели встроенную систему защиты от импульсных перенапряжений. Схема эффективно фильтрует помехи, вызванные электромагнитными наводками или удаленными грозовыми разрядами, предотвращая выход техники из строя (за исключением случаев прямого удара молнии). Важной функцией является автоматическое считывание и сохранение данных EDID от подключенного дисплея. Это гарантирует корректное определение разрешения и частоты обновления источником сигнала, исключая проблемы с отображением картинки.

Монтаж и коммутация Для подключения кабельной инфраструктуры используются стандартные разъемы RJ-45. Система демонстрирует стабильную работу на расстояниях до 100 метров при использовании медной витой пары пятой категории. Допускается применение как экранированных (STP), так и неэкранированных (UTP) кабелей. Благодаря технологии Power Connect™, устройство может получать электропитание непосредственно по линии передачи данных, что упрощает монтаж и снижает количество необходимых розеток.

Конструктивное исполнение Приемник выполнен в компактном корпусе фирменной серии Kramer TOOLS™. Такой форм-фактор обеспечивает удобство установки в стандартные монтажные коробки или на DIN-рейку, сохраняя эстетичный внешний вид инсталляции. Данное решение является оптимальным выбором для задач, требующих надежной передачи аналогового видео и звука на большие расстояния без потери качества.

Особенности:

совместимость с HDTV
максимальное разрешение WUXGA и 1080p
защита от выбросов напряжения, вызванных электромагнитными наводками или грозовыми разрядами (кроме прямого попадания молнии)
считывание и сохранение EDID из устройства отображения
разъемы для подключения витой пары - RJ-45
дальность передачи до 100 м
кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории
система Power Connect™
компактный корпус Kramer TOOLS™

Характеристики:

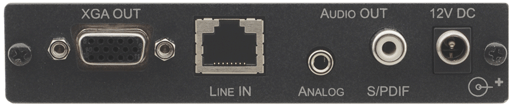

Входы	1- витая пара, разъем RJ45, розетка
Выходы	1- VGA, разъем HD15, розетка
	1- цифровое аудио S/PDIF, разъем RCA, розетка
	1- аудио стерео, разъем 3,5 мм mini jack, розетка
Максимальный размах выходного сигнала	видеосигнал 1 В, звук 2,5 В
Разрешение	WUXGA и 1080p
Полоса пропускания (-3 дБ)	аудиосигнал 20 Гц - 20 кГц (0,5 дБ)
Отношение сигнал/шум	видеосигнал 58 дБ (невзвешенное), 68,3 дБ (взвешенное) на 5 МГц; аудиосигнал лучше -80 дБ Общий коэффициент передачи Аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый-SPDIF -12 дБ полной шкалы
Регулировки	уровень -7,5...+4,4 дБ; АЧХ 0...+33 дБ (130 м, 50 МГц)
Связь	по переменному току
Коэффициент гармоник + шум	аудиосигнал <0,01%
Питание	=12 В, 380 мА
Габаритные размеры (Ш х Г х В)	12 х 7,5 х 2,5 см
Масса	0,3 кг

В комплекте:

приемник
источник питания

Применение

презентационные и мультимедийные системы
передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах
