TP-125-od
- Бренд: Kramer Electronics
- Модель: TP-125-od
Модуль Kramer TP-125-od представляет собой передающее устройство, входящее в линейку систем профессиональной обработки и передачи мультимедийных сигналов. Трансмиттер преобразует исходные данные видеосигнала VGA, стереофонического звука (аналоговый + цифровой S/PDIF) и команд управления RS-232 для дальнейшей транспортировки по стандартной сетевой инфраструктуре — экранированной витой паре категории 5. Решение предназначено для работы в связке с приемником TP-126-od и обеспечивает стабильную доставку информации на дистанцию более ста метров без существенной деградации качества сигнала.
Конструкция устройства поддерживает отображение видео высокого разрешения до формата WUXGA и Full HD 1080p, обеспечивая полную совместимость с современными стандартами HDTV. Система автоматически считывает и сохраняет параметры EDID от источника изображения, что упрощает процедуру согласования настроек подключения. Интегрированный интерфейс RS-232 позволяет реализовать двунаправленную коммуникацию — оператор получает возможность отправлять управляющие команды к удалённому устройству и получать от него сведения о статусе работы оборудования.
Для обеспечения электромагнитной безопасности предусмотрена защита от импульсных выбросов напряжения, вызванных наводками или разрядами молнии. Важно отметить, что защита не рассчитана на прямое попадание грозового разряда, но надёжно защищает систему от косвенного воздействия. Адаптивная компенсация частотной характеристики кабеля и регулировка уровня сигнала помогают поддерживать оптимальное качество передачи даже при эксплуатации на максимальной протяжённости линии связи. Выбор полярности строчных и кадровых синхроимпульсов обеспечивает гибкость настройки под различные конфигурации проекторов и мониторов. Корпус типа Kramer DigiTOOLS® гарантирует компактность монтажа в стойках любого форм-фактора.
Особенности:
- максимальное разрешение WUXGA и 1080p
- совместимость с HDTV
- длина линии передачи свыше 100 м
- защита от выбросов напряжения, вызванных электромагнитными наводками или грозовыми разрядами (кроме прямого попадания молнии)

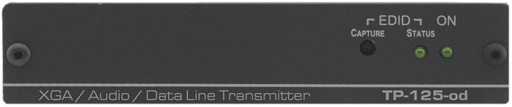

- считывание и сохранение EDID из устройства отображения
- кабель - STP (экранированная витая пара), например, Kramer BC-STP категории 5
- двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии
- компактный корпус Kramer DigiTOOLS®
Характеристики:

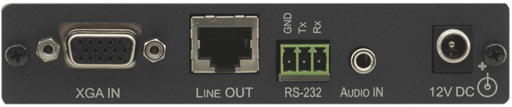

| Входы | 1- VGA, разъем D-sub HD15, розетка |
| 1- аудио стерео, разъем 3,5 мм mini jack, розетка | |
| Выходы | 1- витая пара, разъем RJ45, розетка |
| Полоса пропускания аудиотракта (-3 дБ) | 20 Гц - 20 кГц (0,5 дБ) |
| Разрешение | до WUXGA и 1080p |
| Отношение сигнал/шум | видеосигнал 58 дБ (невзвешенное), 68,3 дБ (взвешенное) на 5 МГц; аудиосигнал <-80 дБ |
| Общий коэффициент передачи | аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый-SPDIF -12 дБ полной шкалы |
| Связь | по переменному току |
| Коэффициент гармоник + шум | аудиосигнал <0,01% |
| Питание | =12 В, 60 мА |
| Габаритные размеры (Ш х Г х В) | 12,1 x 7,2 x 2,4 см |
| Масса | 0,3 кг |
В комплекте:
- передатчик
- источник питания
Применение
- презентационные и мультимедийные установки
- передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах
