TP-134
- Бренд: Kramer Electronics
- Модель: TP-134
Kramer TP-134 — Высокопроизводительный приемник-удлинитель VGA, аудио и RS-232 по структурированным кабельным системам
Устройство TP-134 представляет собой оконечный модуль профессиональной системы расширения сигналов, предназначенный для восстановления видеопотока формата VGA, стереофонического аудио (поддерживаются как балансные, так и небалансные подключения) и служебных данных интерфейса RS-232. Transmission осуществляется по стандартной кабельной линии витой пары пятой категории, при этом допускается использование как экранированных, так и неэкранированных вариантов проводки.

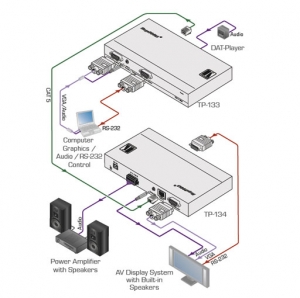

Технические возможности приемника обеспечивают передачу изображения с максимальным разрешением 1920x1200 точек на расстояния до 200 метров. Для работы системы требуется сопряжение с передатчиком Kramer TP-133. При организации такой связки активируется режим интеллектуальной настройки: оборудование автоматически выравнивает уровень сигнала и производит компенсацию амплитудно-частотных характеристик кабеля, что гарантирует стабильность картинки без ручного вмешательства.
Встроенный генератор тестовых сигналов позволяет оперативно проверять работоспособность линии и дисплея без подключения внешнего источника видеосигнала. Благодаря усиленной защите от электромагнитных наводок, устройство демонстрирует высокую устойчивость к шумам и помехам в сложных условиях эксплуатации. Двунаправленный канал связи RS-232 обеспечивает полноценное управление периферийным оборудованием в обе стороны.
Для интеграции в серверную инфраструктуру предусмотрена возможность монтажа в стандартную 19-дюймовую стойку. Установка производится при помощи дополнительного адаптера модели RK-T2B, что делает TP-134 удобным решением для централизованных аудио-видео систем.
Особенности:
- Осуществляет прием сигналов на расстоянии до 200 метров
- Максимальное разрешение 1920x1200
- Выполняет двунаправленную передачу сигналов интерфейса RS-232
- При использовании с приемником TP-134 настройка уровня сигнала и компенсация АЧХ кабеля выполняется автоматически
- Повышенный уровень защиты от шума и помех
- При использовании адаптера RK-T2B может быть установлен в 19" монтажную стойку
Характеристики:

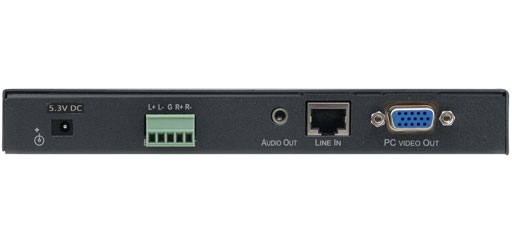

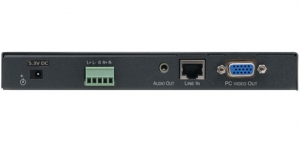

| Входы | 1 - витая пара, разъем RJ45 (розетка) |
| Выходы | 1 - VGA, разъем D-sub HD15 (вилка) |
| 1 - аудио стерео, разъем mJack 3,5 мм (розетка) | |
| 1 - балансное аудио стерео, клеммный блок | |

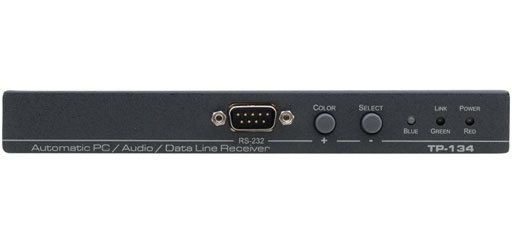

| Порты | 1 - RS-232, разъем D-sub DB9 (розетка) |
| Полоса пропускания аудио | 20 Гц - 20 кГц |
| Отношение сигнал/шум | 84 дБ невзвешенное |
| Коэффициент нелинейных искажений аудио | 0,02% невзвешенный |
| Скорость двусторонней передачи данных RS-232 | 115200 б/с |
| Питание | 5,3 В, 450 мА |
| Диапазон рабочих температур | 0...+55°C |
| Диапазон температур хранения | -45...+72°C |
| Относительная влажность | 10%...90% без конденсации |
| Габаритные размеры (Ш х Г х В) | 190,5 х 86,3 х 24,4 мм |
| Примерный вес | 0,33 кг |
