TP-146
- Бренд: Kramer Electronics
- Модель: TP-146

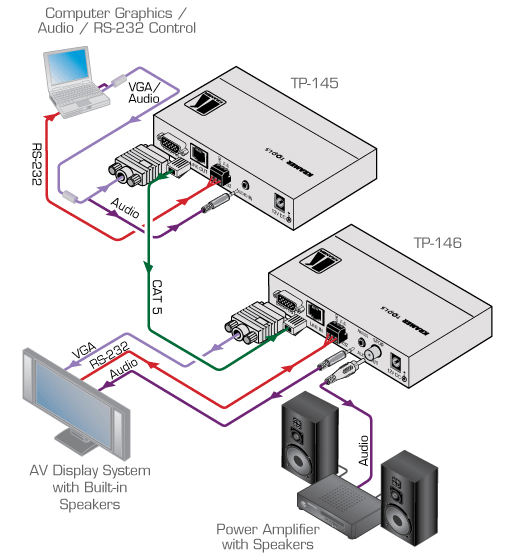

Приёмник Kramer TP-146 представляет собой профессиональное решение для распределения компьютерного видеосигнала, стереофонического звука и управляющих данных RS-232 по инфраструктуре на базе экранированной витой пары. Устройство является парным компонентом передатчика TP-145 и выполняет обратное преобразование сигнала — преобразованные данные возвращаются в исходный формат видео VGA, аналогового аудио и цифрового аудиопотока S/PDIF для подключения к монитору или проектору.
Система обеспечивает передачу с максимальным разрешением до WUXGA и Full HD 1080p при полной совместимости со стандартами HDTV. Дальность передачи достигает 200 метров при оптимальном разрешении и качественном кабеле — в зависимости от условий эксплуатации возможна работа на ещё больших дистанциях. Встроенная система Power Connect™ позволяет подавать питание непосредственно на одно из устройств через кабель на витой паре, упрощая монтаж без необходимости дополнительных источников электропитания (максимальная длина линии питания составляет 50 метров).
Уникальная технология RS-232 Connect™ обеспечивает двунаправленную передачу команд управления по витой паре, не создавая помех для видеопотока. Это позволяет реализовать дистанционное управление оборудованием и мониторинг его состояния в реальном времени без дополнительного прокладывания проводки. Автоматическое считывание и сохранение параметров EDID от устройства отображения гарантирует корректную идентификацию подключенных дисплеев.
Физические регуляторы уровня сигнала и компенсации АЧХ кабеля дают возможность точно настроить характеристики канала связи под конкретную длину трассы. Выбор полярности строчных и кадровых синхроимпульсов обеспечивает гибкость конфигурации под различные типы оборудования отображения. Подключение реализовано через стандартные разъёмы RJ-45, что упрощает интеграцию в существующую сетевую инфраструктуру. Компактный корпус Kramer TOOLS™ оптимизирован для монтажа в стойках серверного класса.
Особенности:
- максимальное разрешение WUXGA и 1080p
- совместимость с HDTV
- система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
- считывание и сохранение EDID из устройства отображения
- разъемы для подключения витой пары - RJ-45
- регуляторы уровня сигнала и компенсации АЧХ кабеля
- выбор полярности строчных и кадровых синхроимпульсов
- дальность передачи до 200 м, в зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
- система RS-232 Connect™ - прибор, не мешая передаче видеосигнала, позволяет передавать команды интерфейса RS-232 по витой паре
- компактный корпус Kramer TOOLS™
Характеристики:

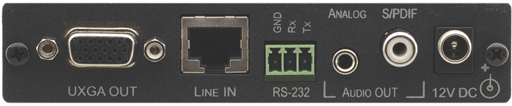

| Входы | 1- витая пара, разъем RJ-45 розетка |
| Выходы | 1- VGA, разъем D-sub HD-15, розетка |
| 1- аудио стерео, разъем 3,5 мм mini jack розетка | |
| 1- цифровое аудио S/PDIF, разъем RCA розетка | |
| 1- полнодуплексный RS-232, разъем DB-9 розетка | |
| Разрешение | до UXGA (1920x1200) |
| Максимальный размах выходного сигнала | Видеосигнал 1,6 В, звук 2,3 В |
| Полоса пропускания | аудиосигнал 20 Гц - 20 кГц (0,5 дБ) |
| Отношение сигнал/шум | аудиосигнал лучше -80 дБ |
| Общий коэффициент передачи | аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый-SPDIF -12 дБ полной шкалы |
| Связь | по переменному току |
| Коэффициент гармоник + шум | аудиосигнал <0,01% |
| Регулировки | кнопка считывания EDID |
| Индикация | статус EDID, питания |
| Питание | =12 В, 180 мА |
| Габаритные размеры (Ш х Г х В) | 12,1 x 7,2 x 2,4 см |
| Масса | 0,18 кг |
В комплекте:
- приемник
- источник питания
Применение
- презентационные и мультимедийные установки
- передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах
