TP-200
- Бренд: Kramer Electronics
- Модель: TP-200

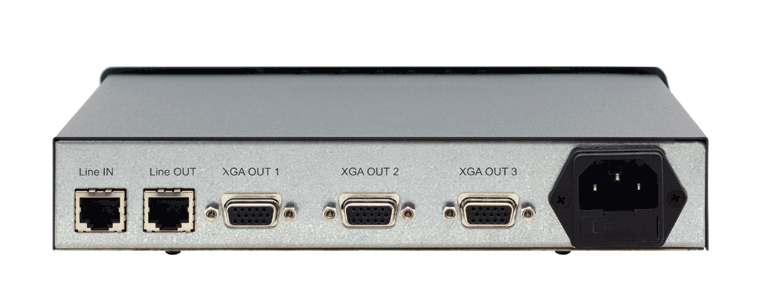

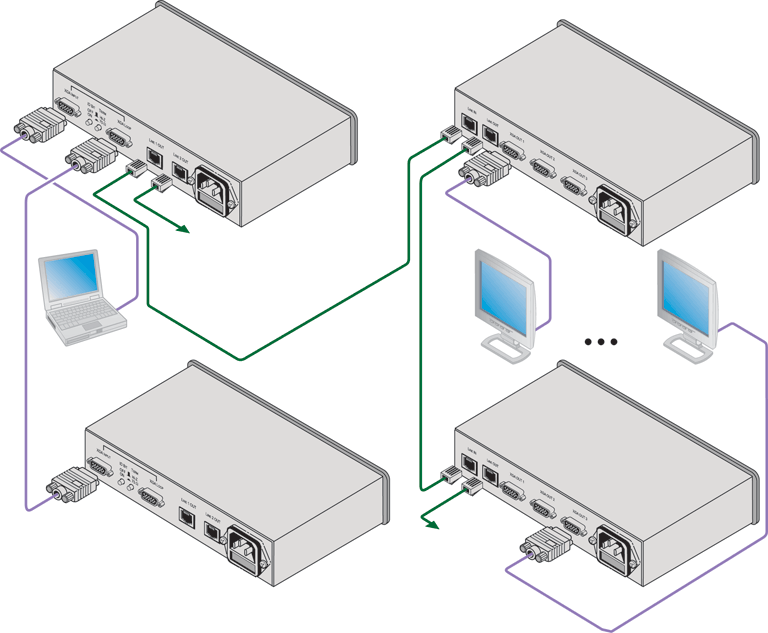

TP-200 - приемник сигнала VGA передаваемого по витой паре со встроенными усилителем-распределителем 1:3 и передатчиком по витой паре для последующего каскадирования. При использовании совместно с передатчиком TP-100 возможна передача сигнала по неэкранированному кабелю витой пары на расстояние до 100 метров. TP-200 принимает сигнал по кабелю CAT5, декодирует его, усиливает и распределяет на три выхода, передает на следующий приемник по кабелю витой пары (т.е. действует еще и как ретранслятор). На передней панели устройства имеются два раздельных регулятора АЧХ: один для полученного сигнала XGA, другой для ретранслируемого. Прибор может устанавливаться в стандартную 19” стойку (2 модуля, занимаемая высота - 1U) и позволяет создать многоформатные системы распределения сигналов VGA.
Характеристики:
| Входы | TP-100 – VGA, проходное гнездо (аналоговый R, G, B, 0,7В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ), разъемы HD15F, переключатель эквивалентной нагрузки. TP-200 – CAT5, разъем RJ45. |
| Выходы | TP-100 – 2 CAT5, разъемы RJ45. TP-200 – 3 VGA (аналоговый R, G, B, 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ), разъемы HD15F + 1 линейный усилитель для кабеля CAT5, разъем RJ45. |
| Тип входа | Открытый. |
| Полоса пропускания сигнала | 155 МГц на уровне -3 дБ. |
| Максимальный уровень выходного сигнала | 1,5 В/ 75 Ом. |
| Дифференциальная фаза | 0,67°. |
| Дифференциальное усиление | 0,88 % NTSC. |
| К-фактор | Менее 0,7%. |
| Отношение сигнал/шум | 64,5 дБ. |
| Регулировки | Контроль АЧХ - от 0 до + 4 дБ на уровне 5,8 МГц. |
| Источник питания | ~230 В, 50 / 60 Гц, 8,6 Вт. |
| Масса | 1,3 кг. |
| Габариты (Ш * Г * В) | 22 х 18 х 4,5 см. |
| Опции | Адаптер RK-80 для установки в стандартную 19" стойку |
| Аксессуары | Сетевой шнур. |
Применение
- Дистанционная передача сигнала на кабельном телевидении и в телевещании
- Организация телеконференций с использованием существующих линий витой пары
