TP-205A

Бренд: Kramer Electronics
Модель: TP-205A

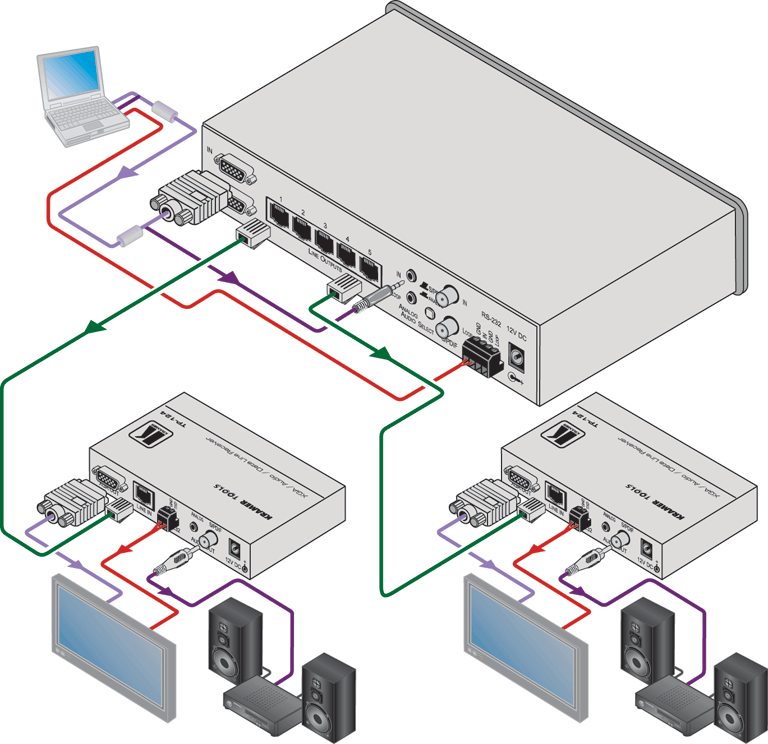

Устройство TP-205A представляет собой профессиональный передатчик, выполняющий функцию распределителя видеосигналов и данных в пропорции 1:5. Данный аппарат предназначен для организации магистралей передачи компьютерной графики стандарта VGA, аудиопотоков и управляющих команд интерфейса RS-232 через кабельные линии на основе витой пары. Благодаря такой архитектуре, один источник сигнала может обслуживать сразу пять удаленных приемных устройств, что оптимально для построения масштабируемых AV-систем.

Ключевой особенностью модели является наличие проходных портов для каждого типа поддерживаемого сигнала. Это позволяет не только транслировать данные на удаленные узлы, но и подключать локальное оборудование непосредственно к передатчику. Передача управляющих команд посредством протокола RS-232 реализована в однонаправленном режиме, обеспечивая стабильный контроль периферии без обратного канала.

В отношении видеопотока прибор гарантирует поддержку разрешений вплоть до UXGA (1600×1200 пикселей). Для корректного отображения картинки на различных типах дисплеев предусмотрена функция раздельной настройки полярности сигналов вертикальной и горизонтальной синхронизации. Аудиотракт устройства универсален: пользователь может самостоятельно выбрать формат передаваемого звука, переключаясь между небалансным стереосигналом аналогового типа и цифровым потоком стандарта S/PDIF.

Длина сегмента линии передачи данных может достигать 100 метров без потери качества сигнала. Для достижения максимальных показателей производительности рекомендуется эксплуатация оборудования в связке с совместимыми приемниками серии Kramer, такими как TP-46, TP-50, TP-122 или TP-124. Важным преимуществом является внедренная технология Power Connect™, которая упрощает схему электропитания: внешний адаптер требуется только для одного устройства в паре (передатчика или приемника), тогда как второй узел получает энергию непосредственно по кабелю витой пары.

Конструктивно аппарат выполнен в компактном корпусе, предназначенном для настольной установки. Однако для интеграции в профессиональные инфраструктурные решения предусмотрена возможность монтажа в стандартную 19-дюймовую телекоммуникационную стойку. Для этого используется специализированный адаптер Kramer RK-1, позволяющий надежно зафиксировать оборудование в серверном шкафу.

Особенности:

Поддерживает видео сигналы с разрешением до UXGA
Позволяет передавать небалансный стерео аудио или S/PDIF звуковой формат
Предусмотрена возможность выбора типа используемого аудио сигнала
Раздельный выбор полярности сигнала вертикальной и горизонтальной синхронизации
Позволяет организовать линию передачи сигналов по витой паре на расстояние до 100 метров, рекомендуется использовать совместно с Kramer TP-46, TP-50, TP-122, TP-124
Оснащен системой Power Connect™, только одно из устройств – приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
Прибор выполнен в компактном корпусе, возможно крепление в 19" стойку используя Kramer RK-1

Характеристики:

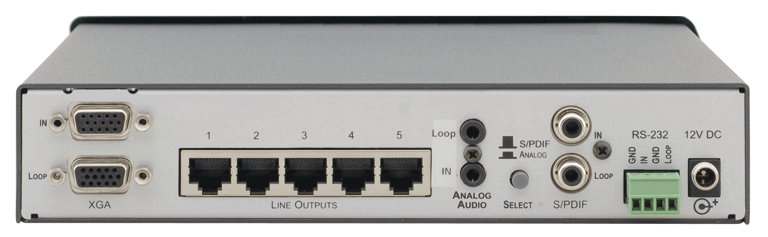

Входы	1 - VGA, разъем D-sub HD15 (розетка)
	1 - аудио стерео, разъем mJack 3,5 мм (розетка)
	1 - цифровое аудио S/PDIF, разъем RCA (розетка)
	1 - RS-232, клеммный блок
Выходы	1 – проходной VGA, разъем D-sub HD15 (розетка)
	1 - проходной аудио стерео, разъем mJack 3,5 мм (розетка)
	1 - проходной цифровое аудио S/PDIF, разъем RCA (розетка)
	1 - RS-232, клеммный блок
	5 - витая пара, разъем RJ45 (розетка)
Уровень видео сигнала входе	1 В
Максимальный размах входного сигнала	VGA 1 В, аудио 2,3 В
Полоса пропускания аудио	20 Гц - 20 кГц (0,5 дБ)
Отношение сигнал/шум	аудио >80 дБ
Коэффициент нелинейных искажений аудиотракта/шум	<0,01%
Полное усиление аудио	аналог/аналог 0 дБ, аналог/SPDIF-12 дБ (по полной шкале)
Индикация	питание
Питание	12 В, 60 мА
Примерный вес	1,2 кг
Габаритные размеры	215x163x44 мм

В комплекте:

Передатчик TP-205A - 1 шт
Блок питания 100-240 В, 50/60 Гц на 12 В - 1 шт
Руководство пользователя - 1 шт
