TP-210
- Бренд: Kramer Electronics
- Модель: TP-210
Модель TP-210 представляет собой высокопроизводительный передатчик, предназначенный для организации распределенных видеосистем в корпоративной и коммерческой среде. Устройство преобразует аналоговый видеосигнал стандарта VGA для передачи через стандартные кабельные линии UTP/STP, обеспечивая надежную доставку контента к удаленным дисплеям.

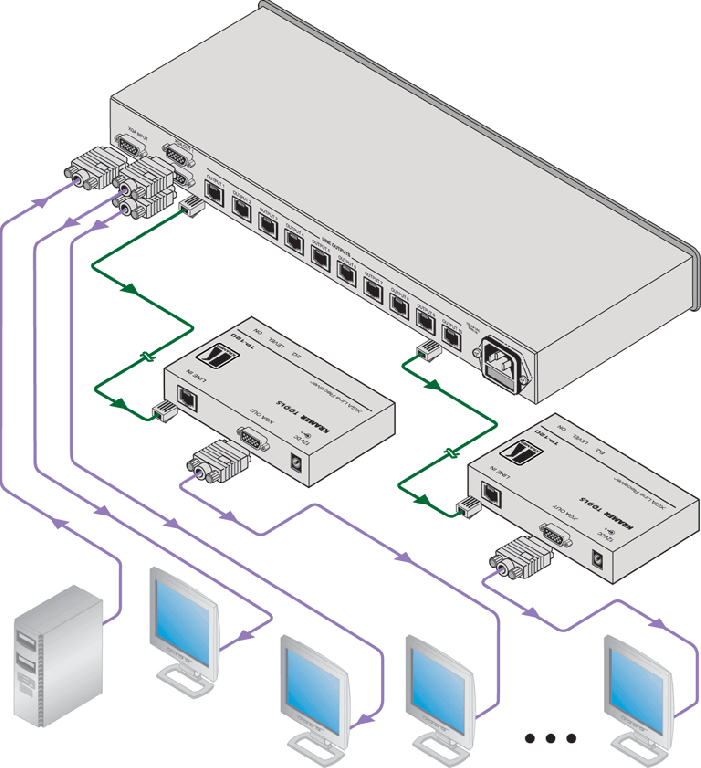

Функциональные возможности и архитектура подключения Основная задача прибора — разветвление видеопотока от единого источника. Архитектура устройства позволяет реализовать схему 1:10 для удаленных узлов, то есть один входной сигнал транслируется на десять приемников, расположенных на расстоянии. Для удобства локального контроля встроен независимый сплиттер 1:2, дающий возможность подключить до двух мониторов непосредственно в точке установки передатчика без использования дополнительных адаптеров.
Качество изображения и совместимость Оборудование гарантирует передачу картинки высокого качества с поддержкой разрешений вплоть до UXGA (1600×1200) и полноформатного Full HD 1080p. Для корректного отображения на различных типах дисплеев предусмотрена ручная настройка полярности сигналов горизонтальной и вертикальной синхронизации. При использовании специализированного переходника Kramer C-GM/3RVF система адаптируется для работы с компонентными видеосигналами высокого разрешения (HDTV), расширяя сферу применения устройства.
Дальность связи и экосистема Технология передачи данных по витой паре обеспечивает стабильную работу линии на дистанции до 100 метров. Для построения комплексных решений TP-210 оптимизирован для совместной работы с приемниками и усилителями той же серии, включая модели PT-120, TP-105, TP-120, TP-202 и VP-5R.
Энергоэффективность и монтаж Устройство реализует фирменную технологию Power Connect™. Эта функция позволяет запитывать пару устройств (передатчик и приемник) от одного внешнего блока питания: электроэнергия передается непосредственно по информационному кабелю, что упрощает инфраструктуру и снижает количество необходимых розеток. Корпус выполнен в форм-факторе 1U и снабжен монтажными ушками для стандартной установки в 19-дюймовую серверную стойку.
Особенности:
- Раздельный выбор полярности сигнала вертикальной и горизонтальной синхронизации
- При использовании переходного кабеля Kramer C-GM/3RVF возможна работа с компонентными HDTV сигналами
- Позволяет организовать линию передачи VGA или HDTV сигналов по витой паре на расстояние до 100 метров, рекомендуется использовать совместно с Kramer PT-120, TP-105, TP-120, TP-202, VP-5R
- Поддерживает сигналы с разрешением до UXGA, 1080p
- Оснащен системой Power Connect™, только одно из устройств – приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
- Прибор выполнен в корпусе высотой 1U, комплектуется скобами для крепления в 19" стойку
Характеристики:

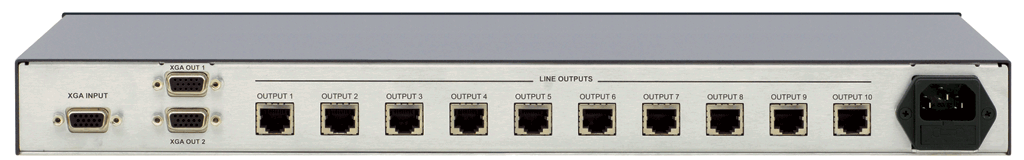

| Входы | 1 - VGA, разъем D-sub HD15 (розетка) |
| Выходы | 2 - VGA, разъем D-sub HD15 (розетка) |
| 10 - витая пара, разъем RJ45 (розетка) | |
| Дифференциальное усиление | VGA 0,03%, витая пара 2,5% |
| Дифференциальная фаза | VGA 0,05°, витая пара 0,5° |
| K-фактор | <0,05% |
| Максимальный размах выходного сигнала | VGA 1,9 В, витая пара 1,6 В |
| Отношение сигнал/шум | VGA 73,6 дБ, витая пара 68,5 дБ |
| Связь | VGA по постоянному току, витая пара по переменному току |
| Индикация | питание |
| Питание | ~100-240 В, 50-60 Гц, 54 Вт |
| Примерный вес | 2,5 кг |
| Габаритные размеры | 483x178x44 мм |
В комплекте:
- Передатчик-распределитель TP-210 - 1 шт
- Сетевой шнур - 1 шт
- Комплект монтажных скоб - 1 шт
- Руководство пользователя - 1 шт
