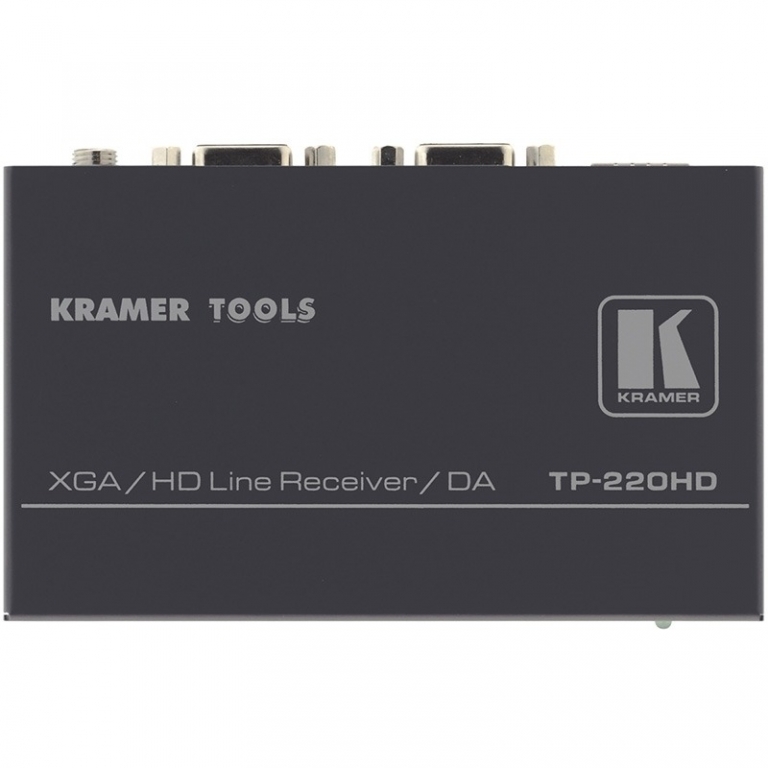

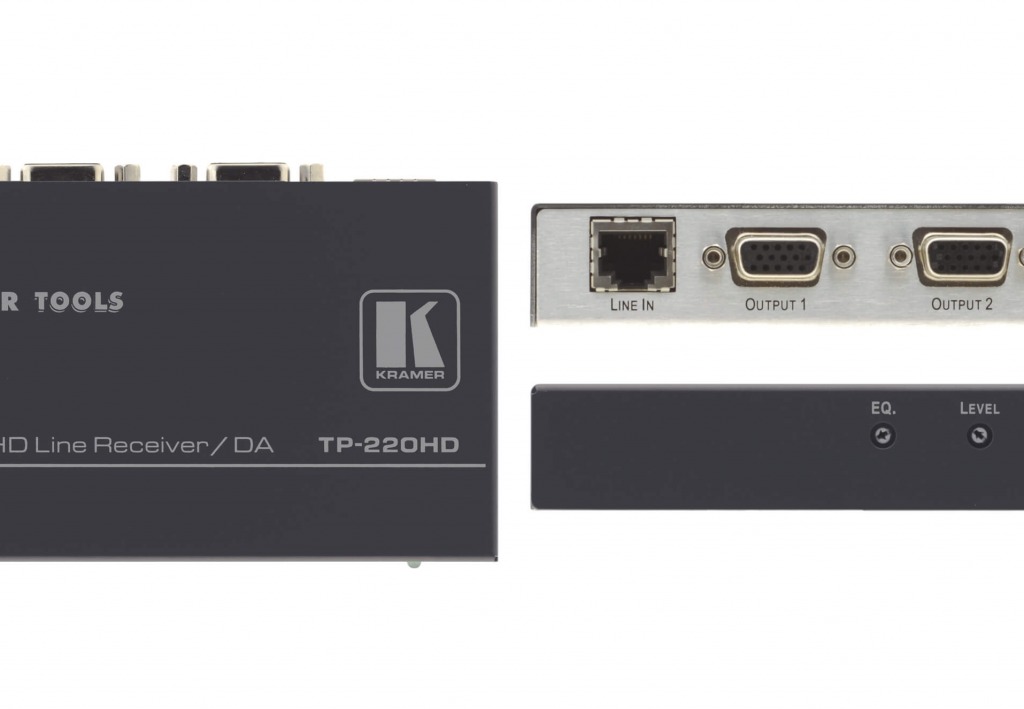

TP-220HD
- Бренд: Kramer Electronics
- Модель: TP-220HD
Модель TP-220HD представляет собой современное инженерное решение, предназначенное для приема и дальнейшей маршрутизации видеопотоков стандартов VGA и HDTV. Данный модуль функционирует в связке с удаленным передатчиком, обеспечивая надежную трансляцию данных через стандартный кабель витая пара. Ключевая особенность аппарата заключается в возможности одновременной коммутации принятого изображения на два независимых выхода, что значительно упрощает построение распределенных систем отображения информации.
Оборудование поддерживает работу с высокими разрешениями, включая формат UXGA и.full HD 1080p. Для обеспечения максимальной совместимости с различным видеоконтентом реализована функция независимой настройки полярности импульсов синхронизации как по вертикали, так и по горизонтали. При необходимости организации передачи компонентных сигналов HDTV, достаточно применить специализированный адаптер Kramer C-GM/3RVF.

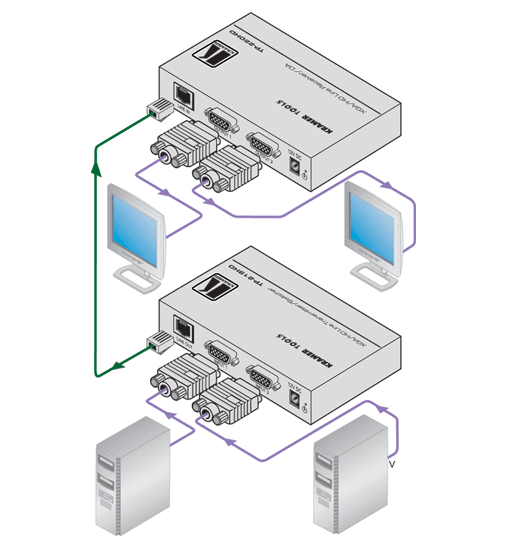

Эффективная дальность связи достигает 100 метров. Для достижения оптимального качества картинки на больших дистанциях рекомендуется эксплуатация в паре с передатчиком Kramer TP-219HD. Инженеры предусмотрели гибкие инструменты калибровки: пользователь может регулировать амплитуду в диапазоне от -9,2 до +2,1 дБ, а также выполнять компенсацию частотной характеристики кабеля в пределах от 0 до +29,5 дБ на частоте 50 МГц.
Технология Power Connect™ существенно облегчает монтаж системы электропитания. Внешний блок питания требуется подключать только к одному узлу в линии (либо к приемнику, либо к передатчику), смежный модуль запитывается непосредственно через кабель витая пара. Корпус выполнен в фирменном стиле Kramer TOOLS™, отличаясь компактностью. Для интеграции в стандартные серверные шкафы доступно крепление в стойку 19 дюймов при использовании переходной корзины Kramer RK-3T.
Особенности:
- Раздельный выбор полярности сигнала вертикальной и горизонтальной синхронизации
- При использовании переходного кабеля Kramer C-GM/3RVF возможна работа с компонентными HDTV сигналами
- Позволяет организовать линию передачи VGA или HDTV сигналов по витой паре на расстояние до 100 метров, рекомендуется использовать совместно с Kramer TP-219HD
- Поддерживает сигналы с разрешением до UXGA, 1080p

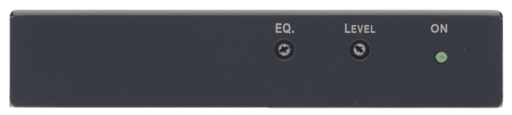

- Предусмотрена возможность регулировки уровня сигнала -9,2…+2,1 дБ и компенсации АЧХ кабеля 0…+29,5 дБ (50 МГц)
- Оснащен системой Power Connect™, только одно из устройств - приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
- Прибор выполнен в компактном корпусе Kramer TOOLS™, возможно крепление в 19" стойку используя Kramer RK-3T
Характеристики:

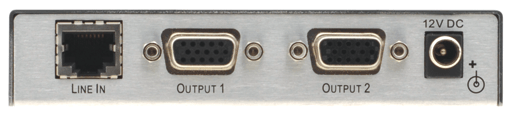

| Входы | 1 - витая пара, разъем RJ45 (розетка) |
| Выходы | 2 - VGA, разъем D-sub HD15 (розетка) |
| Дифференциальное усиление | 2,3% |
| Дифференциальная фаза | 0,2° |
| K-фактор | 0,1% |
| Максимальный размах выходного сигнала | 1,5 В |
| Отношение сигнал/шум | 70 дБ (5 МГц) |
| Перекрестные помехи (при наихудших условиях) | -45 дБ |
| Связь | по постоянному току |
| Индикация | питание |
| Питание | 12 В, 300 мА |
| Примерный вес | 0,3 кг |
| Габаритные размеры | 121x72x25 мм |
В комплекте:
- Приемник-распределитель TP-220HD - 1 шт
- Блок питания 100-240 В, 50/60 Гц на 12 В - 1 шт
- Комплект монтажных скоб - 1 шт
- Руководство пользователя - 1 шт
