TP-46
- Бренд: Kramer Electronics
- Модель: TP-46
Модель TP-46 представляет собой профессиональный приемник мультимедийных сигналов, предназначенный для декодирования компонентного видео (YUV), компьютерной графики VGA, а также цифрового или аналогового аудиопотока, передаваемого через кабельные линии на основе витой пары. Устройство принимает закодированный сигнал от совместимых передатчиков и выполняет его преобразование в исходный формат для подачи на дисплей, проектор или аудиосистему. Важной конструктивной особенностью является наличие проходного канала витой пары, что позволяет организовывать каскадные линии передачи и последовательно подключать несколько приемников к одному источнику сигнала.
Аппарат поддерживает работу с видеосигналами высокого разрешения вплоть до стандарта UXGA для компьютерных источников и формата Full HD 1080p для систем HDTV, обеспечивая совместимость как с прогрессивной, так и с чересстрочной разверткой компонентного видео. В части аудиоканала реализована универсальная схема вывода: независимо от типа входного сигнала, звук одновременно присутствует на аналоговом и цифровом выходах, что упрощает интеграцию с разнообразным оконечным оборудованием без необходимости дополнительной коммутации.
Для обеспечения максимальной четкости изображения на выходе приемник оснащен точными регуляторами уровня видеосигнала и функцией компенсации частотной характеристики кабеля (EQ). Эти настройки позволяют эффективно нивелировать затухание высокочастотных компонент видеопотока, характерное для протяженных линий передачи. Дополнительно предусмотрена возможность раздельной настройки полярности сигналов вертикальной и горизонтальной синхронизации, что гарантирует стабильную синхронизацию с различными типами дисплеев и исключает искажения картинки.

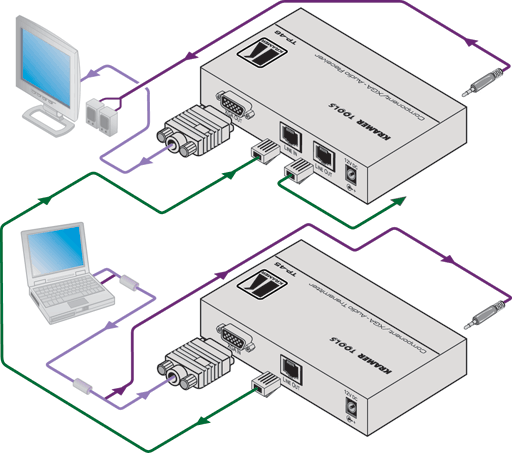

Штатная дальность передачи сигнала достигает 100 метров при использовании качественной витой пары. Для достижения оптимальной совместимости и надежности рекомендуется эксплуатировать устройство в паре с передатчиками серий Kramer TP-45, TP-46 или TP-121. Энергоснабжение системы организовано по технологии Power Connect™: к внешней электросети подключается только один прибор из связки «передатчик-приемник», а сопряженное устройство получает питание дистанционно по тому же информационному кабелю, что существенно упрощает монтаж и сокращает затраты на инфраструктуру.
Конструктивно приемник выполнен в компактном корпусе серии Kramer TOOLS™, сочетающем эргономичность, надежность и удобство интеграции в ограниченных пространствах. При необходимости установки в профессиональные инсталляции прибор может быть закреплен в стандартной 19-дюймовой стойке с использованием опционального адаптера Kramer RK-3T, что позволяет эффективно организовать оборудование в телекоммуникационных шкафах.
Особенности:
- Поддерживает сигналы с разрешением до UXGA, HDTV до 1080p
- Независимо от типа аудио сигнала на входе, на выходе сигнал присутствует одновременно на аналоговом и цифровом выходе
- Предусмотрена возможность регулировки уровня видео сигнала и компенсации АЧХ кабеля
- Раздельный выбор полярности сигнала вертикальной и горизонтальной синхронизации
- Позволяет организовать линию передачи сигналов по витой паре на расстояние до 100 метров, рекомендуется использовать совместно с Kramer TP-45, TP-46, TP-121
- Оснащен системой Power Connect™, только одно из устройств – приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
- Прибор выполнен в компактном корпусе Kramer TOOLS™, возможно крепление в 19" стойку используя Kramer RK-3T
Характеристики:

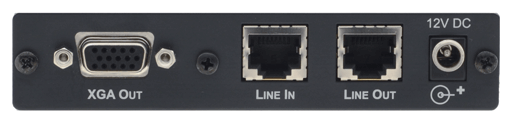

| Входы | 1 - витая пара, разъем RJ45 (розетка) |

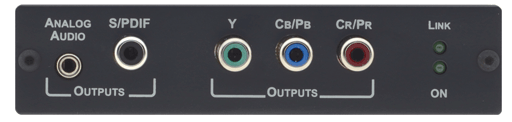

| Выходы | 1 - VGA, разъем D-sub HD15 (розетка) |
| 1 - компонентное видео: YCbCr/YPbPr, разъемы RCA (розетка) | |
| 1 - аудио стерео, разъем mJack 3,5 мм (розетка) | |
| 1 - цифровое аудио S/PDIF, разъем RCA (розетка) | |
| 1 – проходной, витая пара, разъем RJ45 (розетка) | |
| Уровень видео сигнала выходе | 1 В |
| Волновое сопротивление на выходе | 75 Ом |
| Максимальный размах сигнала на выходе | VGA 1,5 В, YUV 1,25 В |
| K-фактор | 0,2% при оптимальной АЧХ |
| Отношение сигнал/шум | невзвешенное 60 дБ, 69 дБ (5 МГц) взвешенное |
| Перекрестные помехи (при наихудших условиях) | -43 дБ (5 МГц) |
| Потери на отражение | -18 дБ |
| Связь | VGA, YUV выход по постоянному току, стерео аудио выход по постоянному току, S/PDIF выход по переменному току |
| Полоса пропускания аудио | 20 Гц - 20 кГц (0 дБ) |
| Коэффициент нелинейных искажений аудиотракта/шум | 0,33% (0 дБ, 1 кГц) |
| Максимальный уровень аналогового аудио сигнала на выходе | 4 дБ / 1 кОм |
| Максимальный уровень S/PDIF аудио сигнала на выходе | 0,7 В / 75 Ом |
| Частота дискретизации | 48 кГц |
| Разрядность | 24 бита |
| Индикация | питание, связь |
| Питание | 12 В, 280 мА |
| Примерный вес | 0,3 кг |
| Габаритные размеры | 120x72x28 мм |
В комплекте:
- Приемник TP-46 - 1 шт
- Блок питания 100-240 В, 50/60 Гц на 12 В - 1 шт
- Комплект монтажных скоб - 1 шт
- Руководство пользователя - 1 шт
