TP-50
- Бренд: Kramer Electronics
- Модель: TP-50
Kramer TP-50 – профессиональный каскадируемый приемник сигналов по витой паре
Устройство Kramer TP-50 предназначено для приема и трансляции видеосигналов компьютерной графики, а также цифрового или аналогового аудио через кабельную линию витая пара. В корпус приемника интегрирован усилитель-распределитель конфигурации 1:2, обеспечивающий одновременную передачу видео и аудио потоков на два выхода. Для построения протяженных сетей предусмотрена функция каскадирования благодаря наличию сквозного канала передачи данных.
Технические характеристики поддерживают разрешение видеосигнала до стандарта UXGA. Аудиотракт настроен таким образом, что выходной сигнал дублируется на аналоговый и цифровой интерфейсы независимо от формата входящего потока. Пользователь получает возможность точной настройки качества передачи: диапазон регулировки усиления составляет от -9,5 до +2,2 дБ, компенсация амплитудно-частотной характеристики кабеля варьируется от 0 до +26,3 дБ (на частоте 50 МГц). Также доступна раздельная настройка полярности сигналов вертикальной и горизонтальной синхронизации.

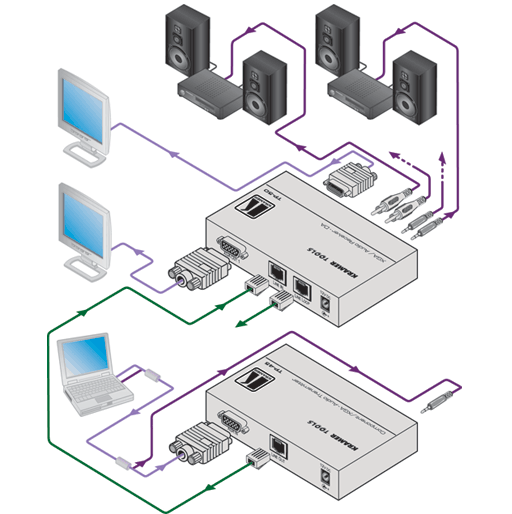

Максимальная рекомендованная дистанция передачи данных достигает 100 метров. Оборудование совместимо для работы в паре с передатчиками Kramer моделей TP-45, TP-46, TP-50, TP-121, TP-122 и VP-26. Система энергопитания Power Connect™ позволяет запитывать одно из устройств линии (приемник или передатчик) внешним источником, тогда как второе устройство получает электроэнергию непосредственно по кабелю витая пара.
Прибор выполнен в компактном корпусе серии Kramer TOOLS™. Для интеграции в серверную инфраструктуру предусмотрена возможность монтажа в 19-дюймовую стойку при использовании адаптера Kramer RK-3T.
Особенности:
- Поддерживает сигналы с разрешением до UXGA
- Независимо от типа аудио сигнала на входе, на выходе сигнал присутствует одновременно на аналоговом и цифровом выходе
- Предусмотрена возможность регулировки уровня сигнала -9,5…+2,2 дБ и компенсации АЧХ кабеля 0…+26,3 дБ (50 МГц)
- Раздельный выбор полярности сигнала вертикальной и горизонтальной синхронизации
- Позволяет организовать линию передачи сигналов по витой паре на расстояние до 100 метров, рекомендуется использовать совместно с Kramer TP-45, TP-46, TP-50, TP-121, TP-122, VP-26
- Оснащен системой Power Connect™, только одно из устройств - приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
- Прибор выполнен в компактном корпусе Kramer TOOLS™, возможно крепление в 19" стойку используя Kramer RK-3T
Характеристики:
| Входы | 1 - витая пара, разъем RJ45 (розетка) |
| Выходы | 2 - VGA, разъем D-sub HD15 (розетка) |
| 2 - аудио стерео, разъем mJack 3,5 мм (розетка) | |
| 2 - цифровое аудио S/PDIF, разъем RCA (розетка) | |
| 1 – проходной, витая пара, разъем RJ45 (розетка) | |
| Максимальный размах сигнала на выходе | VGA 2 В, аудио 4,6 В |
| Дифференциальное усиление | 4,7% |
| Дифференциальная фаза | 0,3° |
| K-фактор | 0,05% |
| Отношение сигнал/шум | видео 62,5 дБ, аудио 69,2 дБ |
| Связь | VGA по постоянному току, аудио вход по переменному, выход аналоговый по постоянному, S/PDIF выход по переменному току |
| Полоса пропускания аудио | 22 кГц |
| Коэффициент нелинейных искажений аудиотракта/шум | 0,035% (1 кГц) |
| Максимальный уровень аналогового аудио сигнала на выходе | 0,003% (1 кГц) |
| Индикация | питание, связь |
| Питание | 12 В, 800 мА |
| Примерный вес | 0,3 кг |
| Габаритные размеры | 121x72x25 мм |
В комплекте:
- Приемник TP-50 - 1 шт
- Блок питания 100-240 В, 50/60 Гц на 12 В - 1 шт
- Комплект монтажных скоб - 1 шт
- Руководство пользователя - 1 шт
