TP-574
- Бренд: Kramer Electronics
- Модель: TP-574

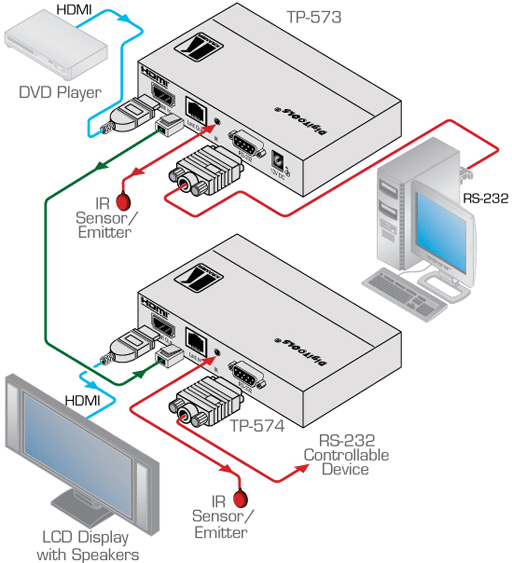

Модель TP-574 представляет собой профессиональный приемный модуль, предназначенный для декодирования и восстановления сигналов интерфейса HDMI, двунаправленных данных RS-232 и инфракрасных команд управления, транспортируемых по кабельной линии витая пара. Устройство принимает преобразованный сигнал от передатчика (в частности, от модели TP-573) и выполняет его обратную конвертацию в формат, готовый для подачи на дисплей или систему коммутации. Такое решение позволяет организовывать надежные каналы передачи аудио- и видеоконтента на значительные расстояния с сохранением качества исходного сигнала.
Технические характеристики устройства полностью соответствуют спецификации HDMI 1.3 и требованиям протокола цифровой защиты контента HDCP, что гарантирует бесшовную интеграцию с современным оборудованием стандарта HDTV. Максимальная пропускная способность канала составляет 1,65 Гбит/с, обеспечивая поддержку видео высокого разрешения без артефактов и задержек. Параллельно с видеопотоком система поддерживает двусторонний обмен служебными данными через интерфейс RS-232 и транслирует ИК-сигналы, что позволяет реализовывать удаленное управление источниками контента из точки приема.
Эффективная дальность передачи сигнала зависит от разрешения видео, характеристик графического адаптера и возможностей дисплея. Для достижения оптимальных показателей рекомендуется использовать специализированные кабели Kramer серий BC-DGKat524, BC-DGKat623 и BC-DGKat723. При их применении максимальная длина линии достигает 90, 90 и 100 метров соответственно для разрешения 1080i, и до 30, 70 и 90 метров для сигнала 1080p. При использовании кабельной продукции сторонних производителей категорий 5, 6 или 7 указанные дистанции могут сокращаться. Для минимизации электромагнитных помех критически важно применять экранированную витую пару с обязательным заземлением экрана на обоих концах линии.
Устройство выполнено в эргономичном компактном корпусе серии Kramer DigiTOOLS® и поддерживает фирменную технологию Power Connect™. Благодаря данной функции приемник получает необходимое электропитание непосредственно от передатчика по тому же кабелю витой пары, что существенно упрощает монтаж системы и устраняет потребность в организации дополнительного источника питания в зоне установки дисплея.
Особенности:
- максимальная скорость передачи данных 1,65 Гбит/с
- совместимость с HDTV
- соответствие требованиям HDCP
- соответствие спецификации HDMI 1.3
- двунаправленная передача данных RS-232 и инфракрасного управления
- максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, длина линии с которыми составляет соответственно до 90, 90 и 100 м при разрешении 1080i, и до 30, 70 и 90 м при разрешении 1080p. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
- рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
- система Power Connect™ - приемник получает питание от передатчика по тому же кабелю на витой паре, по которому передается сигнал

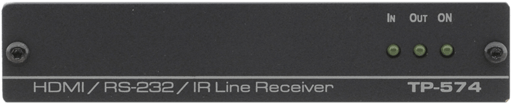

- компактный корпус Kramer DigiTOOLS®
Характеристики:
| Входы | 1 - витая пара, разъем RJ-45 (розетка) |
| 1 - двунаправленный ИК-порт, разъем 3,5 мм mini jack (розетка) | |
| 1 - RS-232, разъем D-sub D-9 (розетка) | |
| Выходы | 1 - HDMI, тип "А" (розетка) |
| Полоса пропускания | до 1,65 Гбит/с на графический канал |
| Соответствие стандарту HDMI | поддержка HDMI 1.3 и HDCP |
| Питание | =12 В от TP-573 |
| Габаритные размеры (Ш х Г х В) | 12,1 х 7,2 х 2,4 см |
| Масса | 0,3 кг |
| В комплекте | источник питания =12 В |
Применение
- для использования в домашних кинотеатрах, презентационных и мультимедийных системах
- оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий
