TP-582T
- Бренд: Kramer Electronics
- Модель: TP-582T

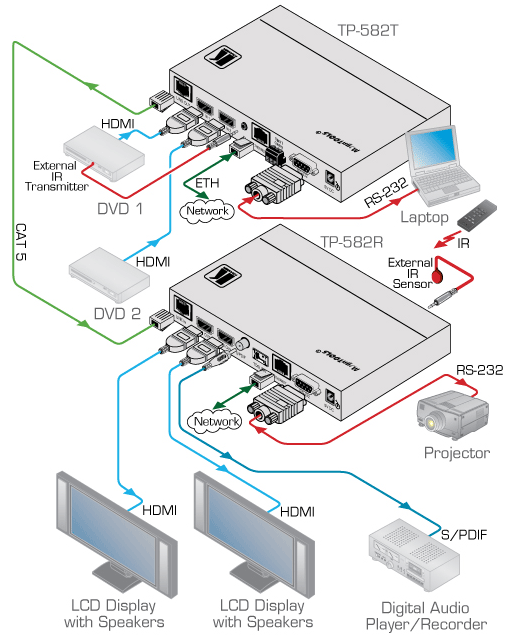

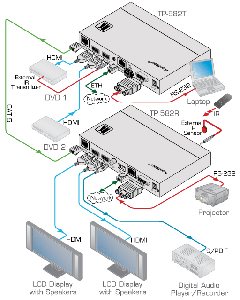

Модель TP-582T представляет собой многофункциональный передатчик со встроенным коммутатором 2×1 для сигналов HDMI, предназначенный для организации комплексной передачи мультимедийного контента и управляющих данных по стандартной кабельной линии витая пара. Устройство оснащено двумя входами HDMI с возможностью оперативного переключения источника, а также портами для подключения интерфейсов RS-232, Ethernet и ИК-управления. Входные сигналы конвертируются в формат, оптимизированный для транспортировки на расстояние, а на стороне приема совместимый модуль TP-582R выполняет обратное преобразование с выводом на два порта HDMI, сетевой разъем 100BaseT, порт RS-232, ИК-выход, а также цифровые аудиоразъемы S/PDIF и оптический TOSLINK® для независимого подключения аудиотракта.
Техническая платформа устройства поддерживает спецификацию HDMI 1.4 с пропускной способностью до 2,25 Гбит/с и обеспечивает полный набор расширенных возможностей: трехмерное видео 3D, глубокая цветность Deep Color, расширенное цветовое пространство x.v.Color™, технология синхронизации аудио и видео Lip-Sync, передача несжатых многоканальных аудиопотоков в форматах Dolby TrueHD и DTS-HD, а также протокол управления бытовой электроникой CEC. Система полностью совместима с оборудованием стандарта HDTV и соответствует требованиям защиты цифрового контента HDCP. Ключевое преимущество — прозрачная трансляция служебных данных: сигналы EDID и HDCP передаются от источника к дисплею без модификаций, что гарантирует автоматическую корректную идентификацию подключенного оборудования.
Устройство предоставляет широкие возможности для интеграции в управляемые инфраструктурные решения. Двунаправленный интерфейс RS-232 обеспечивает не только отправку команд удаленным устройствам, но и получение обратной информации об их статусе, а встроенный сетевой порт Ethernet 100BaseT организует подключение к локальной сети в точке установки приемного оборудования. Для достижения максимальной стабильности передачи на дистанции до 100 метров рекомендуется применять специализированные экранированные кабели Kramer серий BC-DGKat524, BC-DGKat623 и BC-DGKat723. При использовании кабельной продукции сторонних производителей категорий 5, 6 или 7 эффективная дальность может сокращаться. Для минимизации электромагнитных наводок критически важно использовать экранированную витую пару с обязательным заземлением экрана на обоих концах линии.
Устройство выполнено в надежном компактном корпусе серии Kramer MegaTOOLS™ и оснащено эргономичной передней панелью с органами управления и наглядной светодиодной индикацией. Светодиоды отображают статус выбора активного входа, состояние выходного сигнала, наличие установленной связи и подачу электропитания, что существенно упрощает диагностику и повседневную эксплуатацию системы в условиях профессиональной инсталляции.
Особенности:
- максимальная скорость передачи данных 2,25 Гбит/с
- совместимость с HDTV
- соответствие требованиям HDCP
- поддержка HDMI - HDMI версии 1.4 (3D, Deep Color, x.v.Color™, синхронизация видео и звука, несжатые аудиоканалы, Dolby TrueHD, DTS-HD, CEC)
- пропуск сигнала 3D без изменений
- пропуск сигналов EDID/HDCP от источника к дисплею без изменений
- двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии
- интерфейс Ethernet 100BaseT
- дальность передачи до 100 м
- максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуются экранированные кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, при использовании которых длина линии составляет до 100 м. При использовании кабелей 5, 6 и 7 категорий других изготовителей дальность передачи может быть меньше. Необходимо использовать только экранированные кабели, соединяя экран с "землей" управление с передней панели
- светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания
- компактный корпус Kramer MegaTOOLS™
Характеристики:
| Входы | 2- HDMI, розетки |
| 1- ИК-порт, 3,5 мм mJack розетка | |
| 1- витая пара, разъем RJ-45 | |
| Выходы | 1- витая пара, разъем RJ-45 |
| 1- ИК-порт, 3,5 мм mJack розетка | |
| 1- витая пара, разъем RJ-45 | |
| 1- RS-232, D-sub D9 розетка | |
| 1- разъем для дистанционного управления, клеммный блок | |
| Полоса пропускания | до 2,25 Гбит/с на графический канал |
| Соответствие стандарту HDMI | поддержка HDMI и HDCP |
| Питание | =12 В, 800 мА |
| Габаритные размеры (Ш х Г х В) | 18,8 x 11,4 x 2,4 см |
| Масса | 0,6 кг |
В комплекте:
- источник питания
- адаптер для установки в 19" стойку RK-T2B
Применение
использование в домашних кинотеатрах, презентационных и мультимедийных системах оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий
