TP-953
- Бренд: Kramer Electronics
- Модель: TP-953

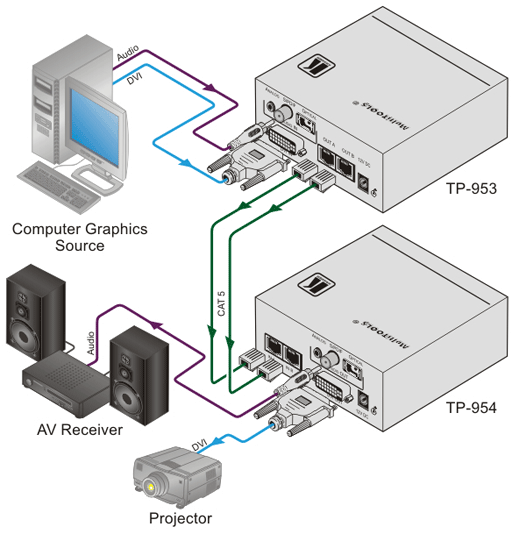

TP-953 представляет собой высокотехнологичное решение для трансляции цифрового видеопотока стандарта DVI, а также аналогового стереозвука и цифровых аудиопотоков форматов S/PDIF и TOSLINK через сеть с использованием кабеля типа витая пара. Прибор выполняет функцию трансмиттера, преобразуя входящие сигналы в формат, оптимизированный для транспортировки по сетевой инфраструктуре. Для завершения сигнала используется согласованное устройство TP-954, которое осуществляет обратное кодирование и обеспечивает получение на выходе исходного видеосигнала DVI вместе с аналоговым стереоаудио и цифровыми аудиоканалами S/PDIF и TOSLINK.
Допустимая пропускная способность канала достигает 1,65 Гбит в секунду, что гарантирует бесперебойную передачу контента без потерь. Поддерживаются максимальные дисплейные разрешения вплоть до стандартов WUXGA и FullHD 1080p, что делает устройство подходящим для работы с современными мониторами и проекторами. Оборудование сертифицировано для совместимости со стандартной телевидионной технологией High Definition Television и полностью соответствует протоколу защиты контента High-bandwidth Digital Content Protection.

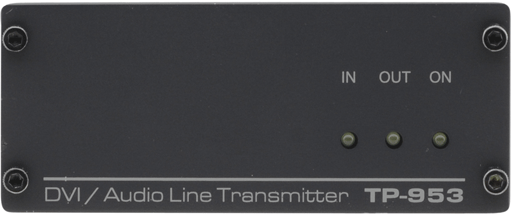

Аппаратная конфигурация включает один видеопорт интерфейса DVI и комбинированные аудиовходы для подключения стереоаналоговых и цифровых источников звука. Устройство оснащено двумя выходами для подключения линии связи к распределительной сети. На лицевой панели присутствуют индикаторы светодиодного типа, отображающие статус приема и отправки данных в реальном времени, что упрощает мониторинг состояния системы.
Максимально возможная протяженность сегмента при эксплуатации экранированного кабеля серии Kramer BC-DGKat524 составляет 90 метров для разрешений формата XGA и до 30 метров при работе с более требовательным форматом WUXGA. Использование кабелей категорий 6 и 7 с маркировкой BC-DGKat623 или BC-DGKat723 позволяет достичь дальности передачи до 60 метров для разрешений SXGA и выше. Производитель рекомендует применение специализированных изделий из ассортимента Kramer для достижения наилучших эксплуатационных характеристик.
Ограничения максимальной длины коммутируемой зоны могут быть обусловлены параметрами используемой графической карты, типом дисплея и настройками разрешения сигнала. Применение продукции других производителей может привести к снижению указанных дистанционных показателей. Встроенная технология Power Connect™ позволяет реализовать схему питания, при которой только одно устройство из пары требует прямого подключения к электросети, остальные модули получают энергию через линию передачи данных. Корпус компактного исполнения разработан в соответствии с платформой Kramer MultiTOOLS.
Особенности:
- максимальная скорость передачи данных 1,65 Гбит/с
- максимальное разрешение WUXGA и 1080p
- совместимость с HDTV
- соответствие требованиям HDCP
- видеовход - один разъем DVI
- аудиовходы - аналоговый стерео, S/PDIF, TOSLINK®
- два выхода на витую пару
- светодиодные индикаторы сигнала на входе и выходе
- длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (XGA), до 30 м (WUXGA); при использовании экранированного кабеля BC-DGKat623 и BC-DGKat723 до 60 м (SXGA)
- для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723
- максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
- система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания; все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала
- компактный корпус Kramer MultiTOOLS®
Характеристики:

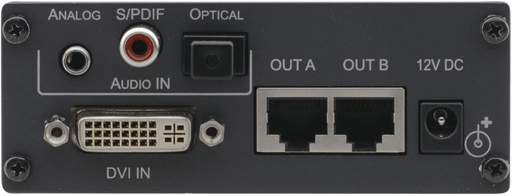

| Входы | 1 - DVI Single link, разъем Molex 24-pin (розетка) |
| 1 - аудио стерео, разъем 3,5 мм mini jack (розетка) | |
| 1 - S/PDIF, разъем RCA (розетка) | |
| 1 - оптический интерфейс TOSLINK® | |
| Выходы | 2 - витая пара, разъемы RJ-45 (розетки) |
| Скорость передачи данных | до 1,65 Гбит/с на графический канал |
| Индикаторы | светодиоды IN, OUT, ON (зеленые) |
| Питание | =12 В, 460 мА |
| Габаритные размеры (Ш х Г х В) | 10,7 х 10,4 х 4,4 см |
| Масса | 0,33 кг |
| В комплекте | источник питания |
Применение
- для использования в домашних кинотеатрах, презентационных и мультимедийных системах
- оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий
