TP-954

Бренд: Kramer Electronics
Модель: TP-954

Прибор TP-954 разработан для надежной передачи мультимедийных сигналов на значительные расстояния через кабельную инфраструктуру категории 5e, 6 и 7. Устройство принимает входящие данные от совместимого передатчика TP-953, преобразует их в исходное качество без потерь и обеспечивает вывод видео высокой чёткости вместе с многоканальным аудио. Модуль подходит для внедрения в системы презентаций, цифровых вывесок, конференц-залов и медиа-стендов.

Особенности эксплуатации и монтажа:

Для обеспечения стабильной работы при максимальном разрешении рекомендуется использовать сертифицированные кабели производства Kramer BC-DGKat524 (Cat5), BC-DGKat623 (Cat6) или BC-DGKat723 (Cat7). Экранированная структура шнура минимизирует электромагнитные помехи и позволяет поддерживать целостность видеосигнала на больших дистанциях.

Допустимая длина линии передачи варьируется в зависимости от типа трассы, разрешения сигнала и параметров используемого оборудования:

До 90 метров (разрешение XGA) — при использовании кабеля BC-DGKat524;
До 30 метров (разрешение WUXGA) — при использовании кабеля BC-DGKat524;
До 60 метров (разрешение SXGA) — при использовании экранированных кабелей BC-DGKat623 или BC-DGKat723.

Важно: предельная дальность связи также зависит от характеристик графического адаптера компьютера и дисплея отображения. Применение продукции сторонних производителей может снизить указанные значения производительности. Система Power Connect™ упрощает монтаж, поскольку питание необходимо подключить только к одному устройству пары передатчик-приемник.

Особенности:

максимальная скорость передачи данных 1,65 Гбит/с
максимальное разрешение WUXGA и 1080p
совместимость с HDTV
соответствие требованиям HDCP
два входа с витой пары
аудиовыходы - аналоговый стерео, S/PDIF, TOSLINK®
отключаемая компенсация АЧХ кабеля
видеовыход - один разъем DVI
светодиодные индикаторы сигнала на входе и выходе
длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (XGA), до 30 м (WUXGA); при использовании экранированного кабеля BC-DGKat623 и BC-DGKat723 до 60 м (SXGA)
для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723
максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания
компактный корпус Kramer MultiTOOLS®

Характеристики:

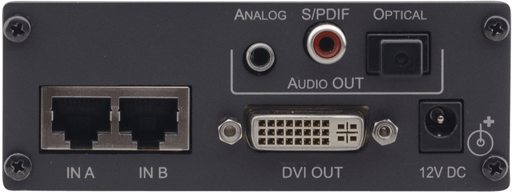

Входы	2 - витая пара, разъемы RJ-45 (розетки)
Выходы	1 - DVI Single link, разъем Molex 24-pin (розетка)
	1 - аудио стерео, разъем 3,5 мм mini jack (розетка)
	1 - S/PDIF, разъем RCA (розетка)
	1 - оптический интерфейс TOSLINK®
Скорость передачи данных	до 1,65 Гбит/с на графический канал

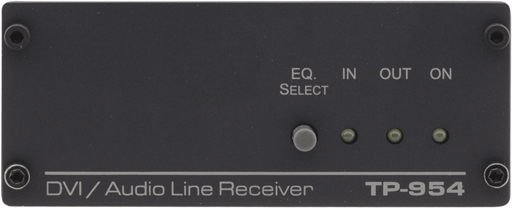

Индикаторы	светодиоды IN, OUT, ON (зеленые)
Питание	=12 В, 380 мА
Габаритные размеры (Ш х Г х В)	10,7 х 10,4 х 4,4 см
Масса	0,33 кг
В комплекте	источник питания

Применение

для использования в домашних кинотеатрах, презентационных и мультимедийных системах
оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий
