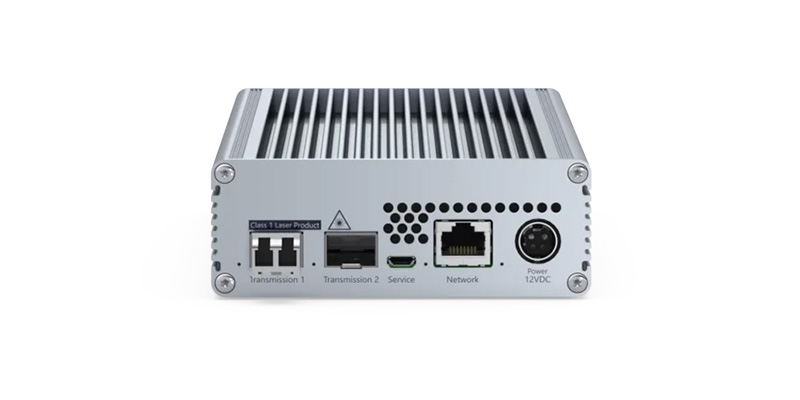

VisionXS-CON-F(M)-DP-UHR-U2
- Бренд: Guntermann & Drunck
- Модель: A1120546
VisionXS-CON-F(M)-DP-UHR-U2 — это консольный модуль из серии VisionXS-DP-UHR, разработанный для передачи ультрачёткого видеосигнала и периферийных данных в составе высокоточных KVM-систем. Он идеально подходит для профессиональной эксплуатации в средах с повышенными требованиями к качеству графики, стабильности подключения и дистанционному управлению.
Модель обеспечивает двухканальную передачу данных через специально выделенное соединение — по витой паре (CAT) или оптоволоконному кабелю — на расстоянии до 10 000 метров. Устройство поддерживает передачу видеосигналов, данных клавиатуры, мыши, USB и аудио. Наличие двух USB-портов позволяет подключать различную периферию, в том числе стандартные HID-устройства и специализированное оборудование.
Видеопередача осуществляется через интерфейс DisplayPort 1.2, поддерживающий сверхвысокое разрешение — до 4096 × 2160 при 60 Гц или 5120 × 2160 при 50 Гц. Это делает модуль особенно эффективным для рабочих процессов, где важна точность отображения, например, в вещательных комплексах, инженерных системах, медиа-продакшене, управлении видеостенами и научной визуализации.
Обработку изображения обеспечивает технология bluedec™ — фирменная многоступенчатая система сжатия без потерь от G&D. Она гарантирует пиксельную точность, минимальные задержки и полное сохранение качества видеосигнала, обеспечивая максимальную синхронизацию между действиями пользователя и откликом интерфейса.
VisionXS-CON-F(M)-DP-UHR-U2 — это надёжное решение для профессиональной среды, где важны стабильная передача видеосигналов высокого разрешения, поддержка USB-периферии и работа на больших расстояниях без компромиссов в производительности и качестве.
Особенности:
- Видео
- Передовая многопрофильная технология сжатия bluedec™ обеспечивает превосходное качество изображения и практически мгновенную передачу видеосигнала.
- Благодаря этому видеопоток передается с пиксельной точностью при эффективном использовании доступной пропускной способности.
- Поддерживаемые разрешения:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Сигналы
- Встроенное стерео-аудио (DisplayPort Digital, 2 канала LPCM, AC3, DTS)
- Поддержка GenericUSB для HID-устройств (клавиатуры, мыши) и устройств хранения данных
- Возможность работы с GenericUSB через консольный модуль при условии поддержки со стороны компьютерного модуля
- USB 2.0 Hi-Speed (отдельная линия передачи, прозрачный режим, поддержка всех классов USB)
- Передача данных
- Дальность передачи — до 400 метров через многомодовое оптоволоконное соединение
- Совместимость с модулями передачи и SFP-трансиверами
- Устройство
- Оптимизированная система монтажа с минимальным количеством крепежных элементов для экономии пространства и времени
- Компактный корпус, обеспечивающий удобное размещение
- Блок питания PowerPack не входит в комплект поставки
- Управление
- Многоязычное веб-приложение Config Panel 21 для настройки, мониторинга и обновлений (HTML5, без необходимости использования Java)
- Экранное меню с поддержкой нескольких языков для удобства работы
- Функции безопасности
- Двухфакторная аутентификация (2FA) встроена по умолчанию и обеспечивает защиту системы, допуская к ней только авторизованных пользователей
- Используется одноразовый пароль (TOTP), действительный в течение ограниченного времени, с возможностью аутентификации через мобильные приложения или аппаратные токены
- Возможность выбора метода аутентификации: встроенный сервер или подключение к внешнему сервису каталогов
- Дополнительные функции
- Screen-Freeze: если видеосигнал теряется из-за разрыва соединения или сбоя видеокарты, последний кадр фиксируется на экране в полупрозрачной красной рамке и остается до восстановления сигнала
- Мониторинг: автоматическая передача статусных сообщений на серверы Syslog или через SNMP, а также возможность ручного контроля состояния через веб-интерфейс
Характеристики:
| ОБЩИЕ ХАРАКТЕРИСТИКИ | Группа продуктов: KVM-удлинители, KVM-матричные системы Количество рабочих станций: 1 |
| ОПЦИИ ВВОДА | USB-мышь: да USB-клавиатура: да |
| ПЕРЕДАЧА ДАННЫХ | Количество каналов передачи: 2 Резервные каналы передачи: отсутствуют Дальность передачи: - 100 м (62,5/125 мкм) - 200 м (50,0/125 мкм, OM2) - 400 м (50,0/125 мкм, OM3) - 70 м (62,5/125 мкм) - 150 м (50,0/125 мкм) - 400 м (50,0/125 мкм, OM4 - 4700 МГц*км) Класс лазера: Класс 1 Тип интерфейса: LC-Duplex Длина волны: 850 нм Компонент KVM-матрицы: консольный модуль Среда передачи: многомодовое оптоволокно (Fiber MM) Скорость передачи данных: 2,5 Гбит/с |
| ВЫХОД ВИДЕО | Количество видеоканалов: 1 Формат: DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST)) Глубина цвета: 24 бит Кодировка пикселей: RGB 4:4:4 (24 bpp / 8 bpc) Частота пикселей: от 25 до 600 Мпикселей/с Вертикальная частота: 24 Гц – 240 Гц Горизонтальная частота: 25 кГц – 295 кГц Примерные разрешения: - 4096 × 2160 (60 Гц) - 3840 × 2160 (60 Гц) - 2560 × 1600 (60 Гц) - 2560 × 1440 (144 Гц) - 2048 × 2048 (60 Гц) - 1920 × 1200 (60 Гц) - 1920 × 1080 (240 Гц) - 1920 × 1080 (60 Гц) - 5120 × 1440 (60 Гц) - 5120 × 2160 (50 Гц) Поддерживаемые стандарты: DDC/CI, EDID |
| АУДИО | Формат передачи: 2-канальный LPCM, стерео, DTS, AC3 Разрядность: 24 бит, 20 бит, 16 бит Частота дискретизации: до 48 кГц Поддержка: цифровой встроенный звук |
| USB 2 | Отдельный порт передачи USB: да Спецификация: USB 2.0 Среда передачи: многомодовое оптоволокно (Fiber MM) Скорость передачи данных: 480 Мбит/с (Hi-Speed) Максимальная дальность передачи: 550 м Выходная мощность: 500 мА (HighPower) Поддерживаемые USB-классы: все |
| USB | Спецификация: USB 2.0 Поддержка GenericUSB: 1 устройство Среда передачи: встроенная Скорость передачи данных: 25 Мбит/с (Full Speed) Поддерживаемые USB-классы: Mass Storage (MSC / UMS), Human Interface Device (HID), SmartCard |
| СЕТЬ | Среда передачи: CAT5, CAT6, CAT7 Скорость передачи данных: 10/100 Мбит/с |
| ОБСЛУЖИВАНИЕ | Обновление прошивки: через ConfigPanel (Сеть) Настройки сервисного порта: 115200 бит/с (8/N/1) |
| КОРПУС | Материал: анодированный алюминий Размеры: - Ширина: 109 мм - Высота: 40 мм - Глубина: 184 мм Класс защиты: IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | Рабочая температура: 5 °C – 45 °C Влажность воздуха при эксплуатации: 20 % – 80 %, без конденсации Область применения: внутри помещений Максимальная высота эксплуатации: 3048 м над уровнем моря Температура хранения: -20 °C – 60 °C Влажность воздуха при хранении: 15 % – 85 %, без конденсации MTBF (средняя наработка на отказ): 200 000 часов при 25°C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | FCC (см. руководство) TAA (см. загрузки) EAC (см. загрузки) RoHS (см. загрузки) WEEE (рег. номер DE30763240) REACH (см. загрузки) CE (см. загрузки) UKCA (см. загрузки) |
| ПИТАНИЕ | Входное напряжение: 12 В DC Потребляемый ток: 2,9 A |
