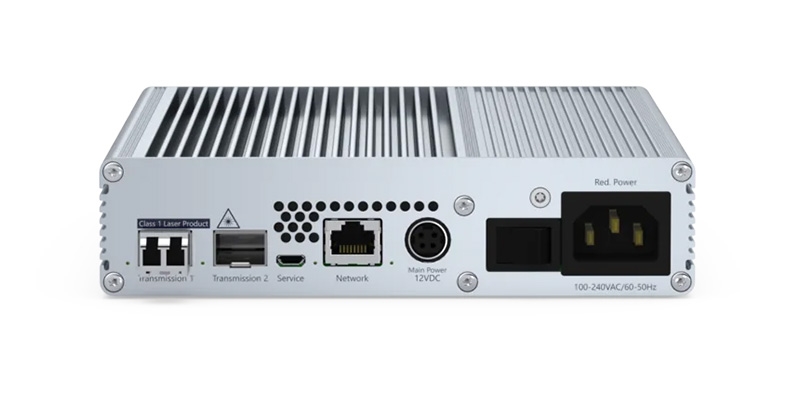

VisionXS-CON-F(M)-TypeC-UHR-DT
- Бренд: Guntermann & Drunck
- Модель: A1120603
VisionXS-CON-F(M)-TypeC-UHR-DT — это компактный консольный модуль в настольном исполнении из серии VisionXS-TypeC-UHR, предназначенный для передачи ультрачёткого видеосигнала и периферийных данных на большие расстояния в составе профессиональных KVM-систем. Устройство полностью совместимо с матричными решениями и точка-точка соединениями, что делает его универсальным инструментом для гибкого и надёжного удалённого доступа.
Модель обеспечивает одноканальную передачу данных по выделенному соединению — через кабель витой пары (CAT) или оптоволоконную линию — на расстояние до 10 000 метров. Устройство передаёт видеосигналы, аудио, сигналы клавиатуры и мыши, а также данные USB. Один USB-порт позволяет подключать стандартные HID-устройства и другую периферию, необходимую для полноценного удалённого управления.
Основной особенностью является поддержка USB Type-C, который обеспечивает передачу видеосигнала в формате DisplayPort 1.2. Модуль поддерживает сверхвысокое разрешение до 4096 × 2160 при 60 Гц или 5120 × 2160 при 50 Гц, что делает его отличным выбором для задач с повышенными требованиями к детализации изображения — например, в вещательных системах, инженерной визуализации, медиа-продакшене и работе с видеостенами.
Для обработки видеосигнала используется фирменная технология bluedec™ от G&D — продвинутая система многослойного сжатия без потерь. Она обеспечивает передачу изображения с пиксельной точностью, минимальной задержкой и без искажений, что критически важно в сценариях, где точность отклика и синхронность визуализации имеют решающее значение.
VisionXS-CON-F(M)-TypeC-UHR-DT — это надёжное, производительное и компактное решение для профессионалов, которым необходима стабильная и качественная передача видео и периферийных сигналов на большие расстояния без компромиссов в производительности и безопасности.
Особенности:
Видео
- Интеллектуальная система сжатия bluedec™ обеспечивает качественную передачу видеосигнала с минимальной задержкой.
- Алгоритм многоступенчатой обработки позволяет передавать изображение без потерь и с точностью до пикселя, эффективно используя пропускную способность канала.
- Интерфейс USB Type-C поддерживает передачу DisplayPort 1.2 в режиме альтернативного вывода (Alt Mode).
- Поддерживаемые разрешения:
- 5120 × 2160 при 50 Гц
- 5120 × 1440 при 60 Гц
- 4096 × 2160 при 60 Гц
- 2560 × 1440 при 144 Гц
- 1920 × 1080 при 240 Гц
- Устройство может получать питание через порт USB Type-C, если используется стандарт Power Delivery (PD). Возможен только режим приёмника питания (sink).
Сигналы
- Интерфейс USB Type-C не только выводит видео, но и поддерживает передачу сигналов от клавиатуры и мыши (USB K/M), подключённых через USB-хаб на мониторе.
- Встроенный цифровой стереозвук (DisplayPort, LPCM 2.0, AC3, DTS)
- Поддержка GenericUSB для устройств HID и накопителей
- Возможность подключения GenericUSB-устройств при условии поддержки функции как со стороны компьютерного, так и консольного модуля
Передача
- Расстояние передачи может достигать 400 метров по многомодовому оптоволокну при использовании соответствующих SFP-модулей и трансиверов.
Устройство
- Компактный форм-фактор для экономии пространства
- Монтажная система с минимальным числом крепёжных элементов
- Встроенный источник питания для стабильной работы
Управление
- Многоязычное веб-приложение Config Panel 21 для настройки и мониторинга (HTML5, без Java)
- Экранное меню с поддержкой нескольких языков для удобства управления
Функции безопасности
- Встроенная двухфакторная аутентификация (2FA)
- Поддержка одноразовых временных паролей (TOTP), совместимых с мобильными приложениями и токенами
- Возможность выбора: встроенный сервер аутентификации или внешняя система каталогов
Дополнительные функции
- Screen-Freeze: при потере видеосигнала фиксирует последнее изображение с отображением в красной полупрозрачной рамке. После восстановления сигнала функция отключается автоматически.
- Monitoring: автоматическая отправка статуса устройства через Syslog или SNMP, а также ручной контроль через веб-интерфейс.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих станций | 1 |
| ОПЦИИ ВВОДА | |
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опциональная резервная передача KVM |
| Дальность передачи | 100 м (62,5/125 мкм); 200 м (50,0/125 мкм, OM2); 400 м (50,0/125 мкм, OM3); 70 м (62,5/125 мкм); 150 м (50,0/125 мкм); 400 м (50,0/125 мкм, OM4 – 4700 МГц*км) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 850 нм |
| Компонент KVM-матрицы | консольный модуль |
| Среда передачи | многомодовое оптоволокно |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД | |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DP1.2 Alt-Mode) (LBR, HBR, HBR2, SingleStream-Transport (SST)) |
| Количество | 1 |
| Глубина цвета | 24 бита |
| Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Скорость пикселей | около 25–600 Мпикс/с |
| Вертикальная частота | 24–240 Гц |
| Горизонтальная частота | 25–295 кГц |
| Примеры разрешений | 4096×2160 (60 Гц), 3840×2160 (60 Гц), 2560×1600 (60 Гц), 2560×1440 (144 Гц), 2048×2048 (60 Гц), 1920×1200 (60 Гц), 1920×1080 (240 Гц), 1920×1080 (60 Гц), 5120×1440 (60 Гц), 5120×2160 (50 Гц) |
| Дополнительные разрешения | поддерживаются VESA и CTA |
| АУДИО | |
| Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрядность | 24 / 20 / 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | цифровое встроенное (embedded) |
| USB | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда передачи | встроенная |
| Скорость передачи данных | 25 Мбит/с (Full Speed) |
| Поддерживаемые классы USB | MSC / UMS, HID (клавиатура, мышь), SmartCard |
| СЕТЬ | |
| Кабель | CAT5, CAT6, CAT7 |
| Скорость передачи данных | 10/100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление прошивки | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Ширина | около 170 мм |
| Высота | около 40 мм |
| Глубина | около 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура | от 5 °C до 45 °C |
| Рабочая влажность | 20–80 %, без конденсации |
| Область применения | внутри помещений |
| Максимальная высота эксплуатации | до 3048 м над уровнем моря |
| Температура хранения | от -20 °C до 60 °C |
| Влажность хранения | 15–85 %, без конденсации |
| MTBF | 200 000 ч при 25°C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | FCC, TAA, EAC, RoHS, WEEE (DE30763240), REACH, CE, UKCA |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2,4 A |
| ПИТАНИЕ 2 | |
| Входное напряжение | 100–240 В AC |
| Частота сети | 50–60 Гц |
| Потребляемый ток | 0,6–0,4 A |
