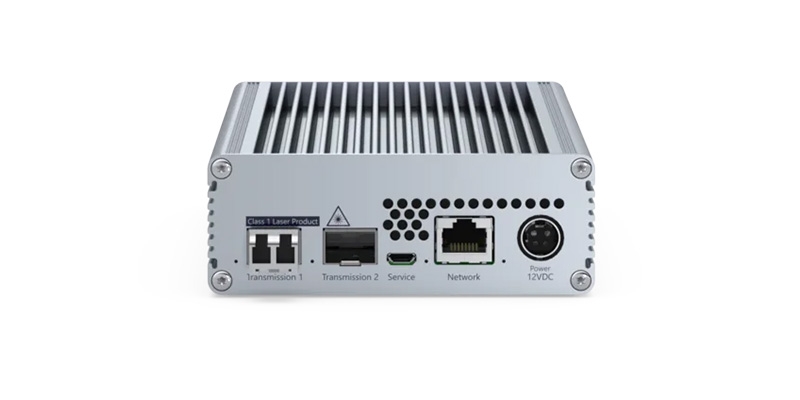

VisionXS-CON-F(M)-TypeC-UHR-U
- Бренд: Guntermann & Drunck
- Модель: A1120604
VisionXS-CON-F(M)-TypeC-UHR-U — это консольный модуль из профессиональной серии VisionXS-TypeC-UHR, предназначенный для высококачественной передачи ультравысокого разрешения видео и периферийных данных в рамках современных KVM-систем. Устройство совместимо как с точка-точка соединениями, так и с матричными конфигурациями, что делает его универсальным решением для гибкого удалённого управления.
Модель обеспечивает одноканальную передачу данных по выделенному соединению — через кабель витой пары (CAT) или по оптоволоконной линии — на расстоянии до 10 000 метров. Консольный модуль передаёт видеосигналы, данные клавиатуры и мыши, а также аудио и USB. Один USB-порт позволяет подключать стандартные HID-устройства или другое совместимое оборудование.
Ключевая особенность модели — поддержка интерфейса USB Type-C с передачей видео по протоколу DisplayPort 1.2. Устройство поддерживает сверхвысокое разрешение: до 4096 × 2160 при 60 Гц или 5120 × 2160 при 50 Гц, обеспечивая кристально чёткое изображение, необходимое в профессиональных областях, включая вещание, цифровую визуализацию, инженерный дизайн и управление контентом на видеостенах.
За точную и стабильную передачу видеоданных отвечает технология bluedec™, разработанная G&D. Это многоуровневая система сжатия без потерь, которая обеспечивает пиксельную точность изображения, минимальные задержки и полное сохранение визуального качества даже при работе на больших расстояниях.
VisionXS-CON-F(M)-TypeC-UHR-U — это надёжное решение для профессиональных пользователей, которым необходима стабильная передача 4K/5K-видео, точная работа периферии и высокая производительность в рамках централизованных KVM-инфраструктур.
Особенности:
Видео
- Система интеллектуального многослойного сжатия bluedec™ обеспечивает передачу видеосигнала с высокой точностью, без потерь и практически без задержек. Технология гарантирует чёткое изображение при оптимальном использовании пропускной способности.
- Порт USB Type-C поддерживает вывод видеосигнала по протоколу DisplayPort 1.2 в режиме альтернативного интерфейса (Alt Mode).
- Поддерживаемые разрешения:
- 5120 × 2160 при 50 Гц
- 5120 × 1440 при 60 Гц
- 4096 × 2160 при 60 Гц
- 2560 × 1440 при 144 Гц
- 1920 × 1080 при 240 Гц
- Устройство может получать питание через USB Type-C при использовании технологии Power Delivery (PD). Поддерживается только режим приёмника питания (Sink).
Сигналы
- Интерфейс USB Type-C используется не только для вывода изображения, но также способен принимать сигналы от USB-клавиатуры и мыши, подключённых через хаб монитора.
- Дополнительные возможности:
- Встроенное цифровое стереоаудио (DisplayPort, LPCM 2.0, AC3, DTS)
- Поддержка GenericUSB для устройств HID и накопителей
- Возможность подключения GenericUSB-устройств при условии поддержки этой функции и со стороны компьютерного, и со стороны консольного модуля
- Встроенный USB 2.0 Full Speed в прозрачном режиме с поддержкой всех USB-классов
Передача
- Дальность передачи по многомодовому оптоволокну составляет до 400 метров
- Используются SFP-модули или совместимые оптические трансиверы
Устройство
- Компактный корпус, удобный для монтажа в ограниченном пространстве
- Конструкция с минимальным количеством крепёжных элементов для быстрой установки
- PowerPack (источник питания) не входит в комплект поставки
Управление
- Многоязычный веб-интерфейс Config Panel 21 для конфигурации, обновления и мониторинга (HTML5, не требует Java)
- Экранное меню с поддержкой различных языков
Функции безопасности
- Встроенная двухфакторная аутентификация (2FA) для повышения уровня безопасности
- Использование одноразовых временных паролей (TOTP), генерируемых приложениями-аутентификаторами или аппаратными токенами
- Поддержка как встроенного сервера аутентификации, так и внешних каталогов пользователей
Дополнительные функции
- Screen-Freeze — при потере видеосигнала отображается последнее сохранённое изображение, обрамлённое красной полупрозрачной рамкой. Функция автоматически отключается при восстановлении видеопотока.
- Мониторинг — поддержка передачи данных о состоянии устройства на Syslog-серверы или через SNMP, а также возможность ручного мониторинга через веб-интерфейс.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих станций | 1 |
| USB-мышь | да |
| USB-клавиатура | да |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опциональная резервная передача KVM |
| Дальность передачи | 100 м (62.5/125µm), 200 м (50.0/125µm, OM2), 400 м (50.0/125µm, OM3), 70 м (62.5/125µm), 150 м (50.0/125µm), 400 м (50.0/125µm, OM4 - 4700MHz*km) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 850 нм |
| Компонент KVM-матрицы | Консольный модуль |
| Среда передачи | Многомодовое оптоволокно |
| Скорость передачи данных | 2.5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DP1.2 Alt-Mode) (LBR, HBR, HBR2, SST) |
| Количество | 1 |
| Глубина цвета | 24 бита |
| Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Скорость пикселей | от 25 до 600 Мпикс/с |
| Вертикальная частота | от 24 до 240 Гц |
| Горизонтальная частота | от 25 до 295 кГц |
| Примеры разрешений | 4096×2160@60Гц, 3840×2160@60Гц, 2560×1600@60Гц, 2560×1440@144Гц, 2048×2048@60Гц, 1920×1200@60Гц, 1920×1080@240Гц/60Гц, 5120×1440@60Гц, 5120×2160@50Гц |
| Тип передачи аудио | 2-канальный LPCM, Стерео, DTS, AC3 |
| Разрядность | 24/20/16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | Цифровое встроенное |
| USB | USB 2.0, GenericUSB: 1 устройство, Среда: встроенная, Скорость: 25 Мбит/с, Классы: Mass Storage, HID, SmartCard |
| USB 2 | USB 2.0, Среда: встроенная, Скорость: 16 Мбит/с, Дальность: до 400 м, Классы: все |
| Сеть | CAT5, CAT6, CAT7, Скорость: 10/100 Мбит/с |
| Обновление прошивки | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| Материал корпуса | Анодированный алюминий |
| Ширина | около 109 мм |
| Высота | около 40 мм |
| Глубина | около 184 мм |
| Класс защиты | IP20 |
| Рабочая температура | 5°C до 45°C |
| Влажность при эксплуатации | 20% до 80%, без конденсации |
| Область применения | Внутри помещений |
| Максимальная высота эксплуатации | до 3048 м |
| Температура хранения | -20°C до 60°C |
| Влажность хранения | 15% до 85%, без конденсации |
| MTBF | 200000 ч при 25°C |
| Соответствие стандартам | FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2.4 A |
