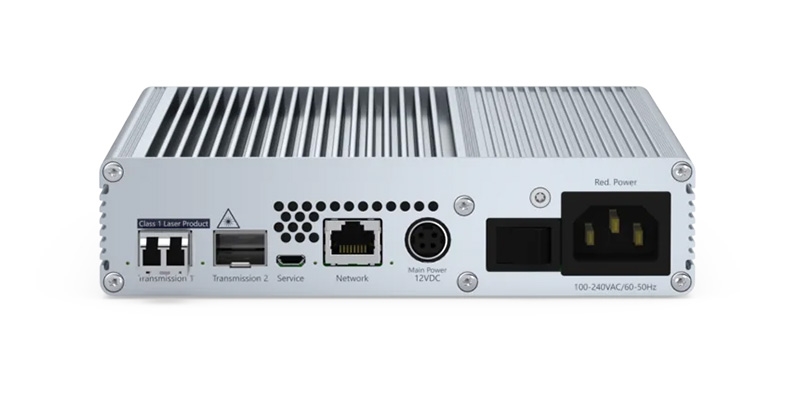

VisionXS-CON-F(M)-TypeC-UHR-U-DT
- Бренд: Guntermann & Drunck
- Модель: A1120607
VisionXS-CON-F(M)-TypeC-UHR-U-DT — это компактный консольный модуль в настольном исполнении из серии VisionXS-TypeC-UHR, разработанный для передачи видео сверхвысокого разрешения и периферийных данных в составе современных KVM-систем. Устройство поддерживает интеграцию как в точка-точка соединения, так и в масштабируемые KVM-матрицы, обеспечивая надежное и оперативное управление удалёнными рабочими станциями.
Модель обеспечивает одноканальную передачу данных по выделенному соединению — по витой паре (CAT) или оптоволокну — на расстояние до 10 000 метров. Устройство передает видеосигналы, аудио, сигналы клавиатуры и мыши, а также данные USB. Один USB-порт обеспечивает подключение стандартной периферии и других HID-совместимых устройств.
Основу видеоинтерфейса составляет USB Type-C, поддерживающий передачу изображения по протоколу DisplayPort 1.2 с разрешением до 4096 × 2160 при 60 Гц или 5120 × 2160 при 50 Гц. Такая конфигурация делает модуль идеальным решением для рабочих процессов, где необходима максимальная чёткость и детализация изображения — например, в вещательных комплексах, цифровом дизайне, инженерной графике и медицинских системах визуализации.
Качество видеообработки обеспечивается запатентованной технологией bluedec™ от G&D — многоступенчатой системой сжатия без потерь. Она гарантирует пиксельную точность, отсутствие артефактов и минимальные задержки, обеспечивая плавную и синхронную реакцию интерфейса на действия пользователя.
VisionXS-CON-F(M)-TypeC-UHR-U-DT — это надёжное и высокопроизводительное решение для профессиональных задач, где важна стабильная передача видео в 4K/5K-формате и точная работа периферийных устройств на больших расстояниях.
Особенности:
Видео
- Технология многослойного сжатия bluedec™, разработанная для передачи видео с высоким качеством и практически нулевой задержкой, обеспечивает точную передачу изображения с эффективным использованием пропускной способности.
- Порт USB Type-C поддерживает передачу сигнала в формате DisplayPort 1.2 через альтернативный режим (Alt Mode).
- Максимально поддерживаемые разрешения:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Поддержка подачи питания через порт Type-C по технологии USB Power Delivery (PD). Устройство может работать только в режиме приёмника питания (Sink).
Сигналы
- Порт USB Type-C передаёт видеосигнал и принимает сигналы от USB-клавиатуры и мыши, например, подключённых через хаб монитора.
- Дополнительно поддерживаются:
- Встроенный цифровой стереозвук: LPCM 2.0, AC3, DTS
- Подключение GenericUSB-устройств классов HID и USB-накопителей
- Совместимость GenericUSB через консольный модуль (при поддержке со стороны CPU и CON)
- Встроенный USB 2.0 Full Speed с прозрачной передачей всех классов USB
Передача
- Передача данных по многомодовому оптоволокну на расстояние до 400 метров с использованием модулей передачи и SFP-трансиверов.
Устройство
- Компактный корпус, оптимальный для установки в условиях ограниченного пространства
- Монтаж без лишних крепёжных элементов — экономия времени и усилий
- Встроенный источник питания для основной работы устройства
Управление
- Веб-интерфейс Config Panel 21 с поддержкой нескольких языков, работает на HTML5 и не требует Java
- Экранное меню также поддерживает несколько языков и обеспечивает удобную навигацию
Функции безопасности
- Двухфакторная аутентификация (2FA) доступна по умолчанию
- Поддержка временных одноразовых паролей (TOTP), совместимых с мобильными приложениями и аппаратными токенами
- Возможность выбора между встроенным сервером и внешними системами каталогов пользователей
Дополнительные функции
- Screen-Freeze: при потере видеосигнала отображается последняя зафиксированная картинка в красной полупрозрачной рамке. После восстановления сигнала изображение обновляется автоматически.
- Monitoring: автоматическая отправка статуса устройства на Syslog или через SNMP, а также ручной мониторинг через веб-интерфейс.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих станций | 1 |
| Ввод USB-мыши | да |
| Ввод USB-клавиатуры | да |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опциональная резервная передача KVM |
| Дальность передачи | 100 м (62.5/125µm); 200 м (50.0/125µm, OM2); 400 м (50.0/125µm, OM3); 70 м (62.5/125µm); 150 м (50.0/125µm); 400 м (50.0/125µm, OM4 - 4700МГц*км) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 850 нм |
| Компонент KVM-матрицы | Консольный модуль |
| Среда передачи | Многомодовое оптоволокно |
| Скорость передачи данных | 2.5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DP1.2 Alt-Mode), LBR, HBR, HBR2, SST |
| Количество выходов | 1 |
| Глубина цвета | 24 бит |
| Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Скорость пикселей | прибл. 25–600 Мпикс/с |
| Вертикальная частота | от 24 до 240 Гц |
| Горизонтальная частота | от 25 до 295 кГц |
| Примеры разрешений | 4096×2160 @ 60 Гц, 3840×2160 @ 60 Гц, 2560×1600 @ 60 Гц, 2560×1440 @ 144 Гц, 2048×2048 @ 60 Гц, 1920×1200 @ 60 Гц, 1920×1080 @ 240 Гц, 1920×1080 @ 60 Гц, 5120×1440 @ 60 Гц, 5120×2160 @ 50 Гц |
| Аудио: тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Аудио: разрядность | 24 бит, 20 бит, 16 бит |
| Аудио: частота дискретизации | до 48 кГц |
| Поддержка аудио | Цифровой встроенный |
| USB: спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда передачи USB | Встроенная |
| Скорость передачи USB | 25 Мбит/с (Full Speed) |
| Классы USB | Накопители, HID, SmartCard |
| Доп. USB: спецификация | USB 2.0 |
| Доп. USB: среда | Встроенная |
| Доп. USB: скорость | 16 Мбит/с (прибл. Full Speed) |
| Доп. USB: дальность | до 400 м |
| Доп. USB: классы | Все |
| Сеть: тип кабеля | CAT5, CAT6, CAT7 |
| Скорость передачи по сети | 10/100 Мбит/с |
| Обновление прошивки | через ConfigPanel (сеть) |
| Сервисный порт | 115200 бод (8/N/1) |
| Материал корпуса | Анодированный алюминий |
| Ширина | прибл. 170 мм |
| Высота | прибл. 40 мм |
| Глубина | прибл. 184 мм |
| Класс защиты | IP20 |
| Рабочая температура | от 5 до 45 °C |
| Влажность при эксплуатации | 20–80 %, без конденсации |
| Область применения | Внутри помещений |
| Максимальная высота | до 3048 м над уровнем моря |
| Температура хранения | от -20 до 60 °C |
| Влажность хранения | 15–85 %, без конденсации |
| MTBF | 200 000 ч при 25 °C |
| Сертификаты | FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| Питание: входное напряжение | 12 В DC |
| Питание: потребляемый ток | 2.4 A |
| Питание 2: напряжение | 100–240 В AC |
| Питание 2: частота | 50–60 Гц |
| Питание 2: ток | 0.6–0.4 A |
