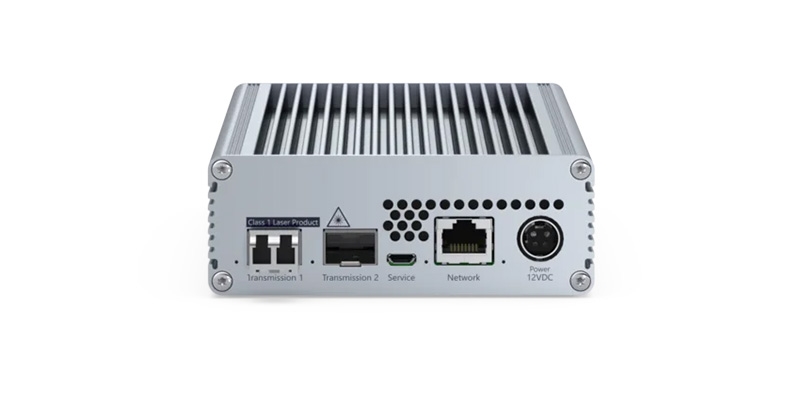

VisionXS-CON-F(M)-TypeC-UHR-U2
- Бренд: Guntermann & Drunck
- Модель: A1120605
VisionXS-CON-F(M)-TypeC-UHR-U2 — это консольный модуль из профессиональной линейки VisionXS-TypeC-UHR, предназначенный для передачи видеосигналов сверхвысокого разрешения и периферийных данных в составе современных KVM-систем. Благодаря поддержке матричной архитектуры, устройство эффективно работает как в точка-точка соединениях, так и в централизованных KVM-решениях.
Модель обеспечивает двухканальную передачу данных по выделенному соединению — через витую пару (CAT) или оптоволоконную линию — на расстоянии до 10 000 метров. Поддерживается стабильная передача видео, USB, аудио, а также данных клавиатуры и мыши. Благодаря двум USB-портам, пользователи могут подключать разнообразную периферию — от стандартных HID-устройств до специализированного оборудования.
Особенностью устройства является использование USB Type-C для передачи видеосигнала через интерфейс DisplayPort 1.2, что позволяет выводить изображение в сверхвысоком разрешении — до 4096 × 2160 при 60 Гц или 5120 × 2160 при 50 Гц. Такое качество особенно важно при работе с графикой, визуализацией данных, видеопроизводством или в инженерных приложениях.
Обработка видеоданных осуществляется с помощью технологии bluedec™, разработанной G&D. Эта многоступенчатая система сжатия без потерь обеспечивает точную передачу изображения с пиксельной чёткостью, минимальными задержками и высокой степенью синхронности между действиями пользователя и откликом системы.
VisionXS-CON-F(M)-TypeC-UHR-U2 — это надежный и гибкий инструмент для тех, кому важна безупречная передача изображения и стабильная работа периферии на больших расстояниях. Устройство идеально подходит для профессиональных задач в сферах, где качество и надёжность не допускают компромиссов.
Особенности:
Видео
- Система многослойного сжатия bluedec™, разработанная G&D, обеспечивает точную передачу видеосигнала без потерь и практически без задержек.
- Технология оптимизирует использование пропускной способности и гарантирует идеальное качество изображения.
- Порт USB Type-C поддерживает передачу видео в формате DisplayPort 1.2 в альтернативном режиме (Alt Mode).
Максимальные разрешения:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Также доступно альтернативное питание по USB Type-C с использованием стандарта USB Power Delivery (PD).
- Устройство может работать только как приёмник (Sink).
Сигналы
- Интерфейс USB Type-C не только выводит видеоданные, но также принимает сигналы от клавиатуры и мыши (USB K/M), подключённых через USB-хаб монитора.
Дополнительно поддерживаются:
- Встроенное цифровое стереоаудио (LPCM 2.0, AC3, DTS)
- Поддержка GenericUSB для устройств классов HID и массового хранения
- Подключение GenericUSB-устройств возможно через консольный модуль (если поддержка реализована как на модуле CPU, так и CON)
- USB 2.0 Hi-Speed с выделенной линией и прозрачной поддержкой всех классов USB
Передача
- Максимальная длина соединения — до 400 метров по многомодовому оптоволокну
- Используются передающие модули / SFP-трансиверы
Устройство
- Компактный корпус, оптимизированный под ограниченные пространства
- Упрощённая система крепления — экономия времени и монтажных затрат
- PowerPack (блок питания) не входит в комплект поставки
Управление
- Веб-интерфейс Config Panel 21 (HTML5, без необходимости Java) с поддержкой нескольких языков
- Экранное меню с многоязычным интерфейсом
Безопасность
- Встроенная двухфакторная аутентификация (2FA)
- Поддержка одноразовых временных паролей (TOTP), совместимых с токенами и мобильными аутентификаторами
- Возможность использовать встроенный сервер или подключение к внешнему каталогу пользователей
Дополнительные функции
- Screen-Freeze: при потере видеосигнала на экране остаётся последнее изображение, обведённое полупрозрачной красной рамкой. После восстановления сигнала — автоматическое обновление.
- Мониторинг: автоматическая отправка статуса устройства на Syslog-серверы или через SNMP, а также возможность ручного контроля через веб-интерфейс.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих станций | 1 |
| ОПЦИИ ВВОДА | |
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | резервная передача KVM не предусмотрена |
| Дальность передачи | 100 м (62,5/125 мкм); 200 м (50,0/125 мкм, OM2); 400 м (50,0/125 мкм, OM3); 70 м (62,5/125 мкм); 150 м (50,0/125 мкм); 400 м (50,0/125 мкм, OM4 – 4700 МГц·км) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 850 нм |
| Компонент KVM-матрицы | консольный модуль |
| Среда передачи | многомодовое оптоволокно |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД | |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DP1.2 Alt Mode), LBR, HBR, HBR2, SST |
| Количество выходов | 1 |
| Глубина цвета | 24 бита |
| Кодировка пикселей | RGB 4:4:4 (24 бита на пиксель / 8 бит на канал) |
| Скорость пикселей | около 25–600 Мпикс/с |
| Вертикальная частота | 24–240 Гц |
| Горизонтальная частота | 25–295 кГц |
| Поддерживаемые разрешения (примеры) | 4096×2160@60 Гц, 3840×2160@60 Гц, 2560×1600@60 Гц, 2560×1440@144 Гц, 2048×2048@60 Гц, 1920×1200@60 Гц, 1920×1080@240 Гц, 1920×1080@60 Гц, 5120×1440@60 Гц, 5120×2160@50 Гц |
| АУДИО | |
| Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрядность | 24 бит / 20 бит / 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка | цифровое встроенное (Embedded) |
| USB 2 (отдельный порт передачи) | |
| Спецификация | USB 2.0 |
| Среда передачи | многомодовое оптоволокно |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Дальность | до 550 м |
| Питание (выход) | 500 мА (HighPower) |
| Поддержка USB-классов | все |
| USB | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда передачи | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | MSC/UMS, HID, SmartCard |
| СЕТЬ | |
| Кабель | CAT5, CAT6, CAT7 |
| Скорость передачи данных | 10/100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление прошивки | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Ширина | около 109 мм |
| Высота | около 40 мм |
| Глубина | около 184 мм |
| Класс защиты IP | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура эксплуатации | от 5 °C до 45 °C |
| Влажность при эксплуатации | от 20 % до 80 %, без конденсации |
| Область применения | внутри помещений |
| Максимальная высота эксплуатации | до 3048 м над уровнем моря |
| Температура хранения | от -20 °C до 60 °C |
| Влажность хранения | от 15 % до 85 %, без конденсации |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | FCC, TAA, EAC, RoHS, WEEE (DE30763240), REACH, CE, UKCA |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2,4 А |
