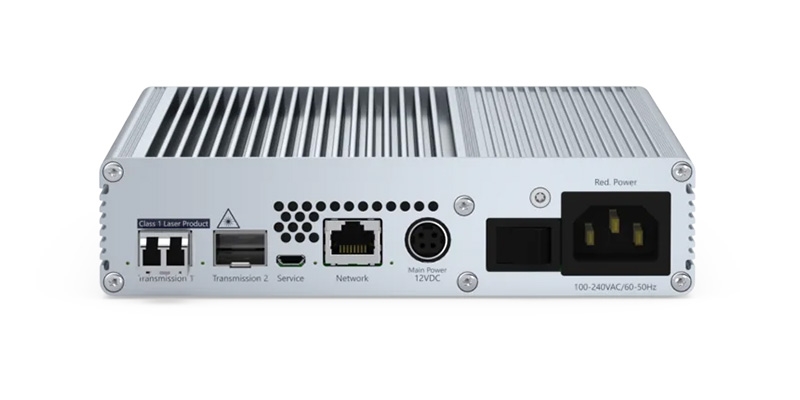

VisionXS-CON-F(S)-DP-HR-AR-U2-DT
- Бренд: Guntermann & Drunck
- Модель: A1120530
VisionXS-CON-F(S)-DP-HR-AR-U2-DT из серии VisionXS-DP-HR — консольный модуль, предназначенный для удалённой передачи видео по DisplayPort, а также сигналов клавиатуры, мыши, аудио и USB по выделенному соединению — витой паре или одномодовому оптоволокну. Система использует два канала передачи, что обеспечивает стабильную и высокоскоростную работу на расстоянии до 10 000 метров.
Комплект состоит из двух устройств — компьютерного модуля (CPU) и совместимого консольного модуля (CON), работающих как в режиме точка-точка, так и в составе распределённой KVM-матрицы. Это даёт возможность управлять удалёнными ПК в реальном времени.
-
Поддержка DisplayPort 1.1 с разрешением до 2560 × 1600 @ 60 Гц и 4096 × 2160 @ 30 Гц.
-
Использование технологии bluedec™ — многоступенчатой без потерь компрессии, обеспечивающей пиксельную точность и минимальную задержку.
-
Модификация AR — прозрачная передача аналогового стереоаудио и интерфейса RS-232 (до 115200 бод), что расширяет возможности подключения промышленного оборудования.
-
Модификация U2 — отдельный высокоскоростной канал USB 2.0 (до 480 Мбит/с) по оптоволокну на расстояние до 5000 м, поддержка всех USB-классов (включая HID, накопители, смарт-карты).
-
Модификация DT — встроенный резервный источник питания для надёжной работы в критически важных системах.
VisionXS-CON-F(S)-DP-HR-AR-U2-DT — универсальное решение для точной, быстрой и защищённой передачи мультимедийных и управляющих сигналов в промышленных, медицинских и профессиональных AV-инсталляциях.
Особенности:
Видео
- bluedec™ — инновационная многосоставная технология сжатия, обеспечивающая наилучшее качество изображения и минимальные задержки при передаче.
- Метод позволяет передавать видео с высокой точностью, эффективно используя полосу пропускания.
- Устройства могут быть гибко комбинированы друг с другом, независимо от того, какие видеосигналы они обрабатывают (Mix & Match).
- Использование данных EDID с монитора рабочего места.
- Настройки EDID могут быть гибко адаптированы для оптимизации параметров монитора.
- Максимальные разрешения:
- 2560 × 1600 при 60 Гц
- 4096 × 2160 при 30 Гц
Сигналы
- Встроенное стерео аудио (DisplayPort Digital, 2-канальный LPCM, AC3, DTS, с частотой дискретизации до 192 кГц)
- Прозрачные аудио сигналы (стерео, аналоговые)
- Прозрачный RS-232 (до 115200 б/с)
- Поддержка GenericUSB для классов HID (человеко-машинный интерфейс) и mass storage
- USB 2.0 с Hi-Speed (отдельная линия передачи, прозрачная для всех классов USB)
Передача
- Максимальная дистанция передачи — до 5000 м через одномодовое оптоволокно, включая передаточные модули и SFP трансиверы.
Устройство
- Повышенная безопасность благодаря разделению рабочих мест и компьютеров на физическом уровне.
- Доступ к стандартным интерфейсам без необходимости установки дополнительного ПО.
- Компактное исполнение для установки в VisionXS DeviceCarrier (1 или 3 RU).
- Совместимость с системами ControlCenter-Digital и ControlCenter-Compact (для матричной работы) и другими устройствами для подключения компьютеров и рабочих мест (режим удлинителя).
- PowerPack не включен в комплект поставки.
- Вариант DT с возможностью резервного питания через внутренний блок питания для повышения надежности.
- Специальные модели без вентилятора для работы в тихих условиях.
Функции безопасности
- Система использует загрузчик, ОС и прошивку, создавая платформу для защиты данных с автоматической проверкой целостности при старте.
- Встроенный модуль TPM защищает данные от несанкционированного доступа и вмешательства.
- Консольные модули не хранят конфиденциальные данные, такие как логины, что снижает риски при утере устройства.
- Мониторинг системы с помощью Syslog, SNMP и других инструментов для раннего обнаружения угроз безопасности.
- Разнообразное управление правами пользователей для точного контроля доступа к ресурсам.
- Возможность настройки аутентификации перед доступом к компьютерам в матричных системах.
- Поддержка внешних служб каталогов для соответствия корпоративным стандартам безопасности.
- Настройка сложности паролей для повышения безопасности.
- Параметры входа, такие как отображение условий использования и настройка числа неудачных попыток входа, могут улучшить безопасность.
- Автоматическое резервное копирование данных с интервалами, предотвращающее потерю информации.
- Функция замораживания: если видеосигнал потерян, отображается последнее изображение, выделенное цветной рамкой.
- Встроенная двухфакторная аутентификация (2FA) с использованием пароля и одноразового кода для улучшенной защиты системы.
Эксплуатационные функции
- Готовность к использованию сразу после подключения, без дополнительной настройки.
- Эмуляция клавиатуры и мыши обеспечивают стабильную работу системы.
- Поддержка специализированных USB-HID устройств ввода.
- Удобное управление через многоязычный экранный дисплей и горячие клавиши.
- Обновления и настройки через HTML5 веб-интерфейс “Config Panel 21” (без использования Java).
- Поддержка DDC/CI для централизованного управления настройками монитора (яркость и другие параметры).
Устройство
- Питание через внешний блок питания 12 В или G&D-MultiPower с централизованным резервным питанием.
- Установка устройства в G&D 19” DeviceCarrier для VisionXS (1 или 3 RU).
Расширение системы
- Опция передачи данных с резервированием (сравнимая с UC/CON-2), активируемая через программное обеспечение без дополнительного оборудования.
- Компьютерные модули могут быть подключены к консольным модулям или KVM матричным переключателям.
- Консольные модули могут подключаться к различным компьютерным модулям или KVM матричным переключателям, с переключением через горячие клавиши или автоматически по настройкам.
- Модели U2 не поддерживают резервированную передачу, так как второй интерфейс используется для передачи данных USB 2.0.
- Удлинители, совместимые с матрицами, можно интегрировать в систему с ControlCenter-Compact или ControlCenter-Digital на любом этапе, обеспечивая гибкость и использование уже существующих компонентов.
Характеристики:
| Группа товаров | KVM-удлинители, системы KVM-матриц |
| Количество рабочих станций | 1 |
| USB мышь | Да |
| USB клавиатура | Да |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | Нет резервной передачи KVM |
| Дальность | 5000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент системы KVM-матрицы | Консольный модуль |
| Среда | Оптика SM |
| Скорость передачи данных | 2,5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | DisplayPort 1.1 (HBR) |
| Глубина цвета | 24 бит |
| Частота пикселей | 25 Мпикс/с до 300 Мпикс/с |
| Вертикальная частота | 24 Гц до 120 Гц |
| Горизонтальная частота | 25 кГц до 185 кГц |
| Примерные разрешения | 4096 × 2160 (30 Гц), 3840 × 2160 (60 Гц), 2560 × 1600 (60 Гц), и другие |
| Поддерживаемые отраслевые стандарты | DDC/CI, EDID |
| Тип передачи (АУДИО) | 2-канальный LPCM, стерео, DTS, AC3 |
| Частота дискретизации (АУДИО) | До 192 кГц |
| Поддержка аудио (АУДИО) | Цифровое встраиваемое |
| Тип передачи (АУДИО 2) | Стерео, прозрачное |
| Частота дискретизации (АУДИО 2) | До 96 кГц |
| Полоса пропускания (АУДИО 2) | 22 кГц |
| Поддержка аудио (АУДИО 2) | Аналоговое |
| Отдельный порт передачи USB | Да |
| Спецификация USB | USB 2.0 |
| Скорость передачи USB 2 | 480 Мбит/с (Hi-Speed) |
| Дальность USB 2 | Макс. 5000 м |
| Мощность (выход) USB 2 | 500 мА (HighPower) |
| Классы USB | Все |
| Скорость передачи (USB) | 25 Мбит/с (Full Speed) |
| Классы USB (USB) | Mass Storage, HID, SmartCard |
| Стандарт (СЕРИЙНЫЙ ПОРТ) | RS-232 |
| Прозрачная передача (СЕРИЙНЫЙ ПОРТ) | Да |
| Скорость передачи данных (СЕРИЙНЫЙ ПОРТ) | 115200 б/с |
| Сигналы (СЕРИЙНЫЙ ПОРТ) | TxD, RxD, RTS, CTS, GND, 5V |
| Среда (СЕТЬ) | CAT5, CAT6, CAT7 |
| Скорость передачи (СЕТЬ) | 10 Мбит/с, 100 Мбит/с |
| Обновление через | ConfigPanel (сеть) |
| Настройки сервисного порта | 115200 б/с (8/N/1) |
| Материал корпуса | Анодированный алюминий |
| Ширина корпуса | Примерно 170 мм |
| Высота корпуса | Примерно 40 мм |
| Глубина корпуса | Примерно 184 мм |
| Класс защиты IP | IP20 |
| Температура эксплуатации | От 5 °C до 45 °C |
| Влажность воздуха при эксплуатации | От 20 % до 80 %, без конденсации |
| Область применения | Внутреннее |
| Максимальная высота эксплуатации | 3048 м над уровнем моря |
| Температура хранения | От -20 °C до 60 °C |
| Влажность воздуха при хранении | От 15 % до 85 %, без конденсации |
| MTBF | 200000 ч при 25°C |
| Соответствия | FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| Входное напряжение (ЭЛЕКТРОПИТАНИЕ) | 12 VDC |
| Потребляемый ток (ЭЛЕКТРОПИТАНИЕ) | 1,9 А |
| Входное напряжение (ЭЛЕКТРОПИТАНИЕ 2) | 100-240 VAC |
| Частота входа (ЭЛЕКТРОПИТАНИЕ 2) | 60-50 Гц |
| Потребляемый ток (ЭЛЕКТРОПИТАНИЕ 2) | От 0,5 до 0,4 А |
