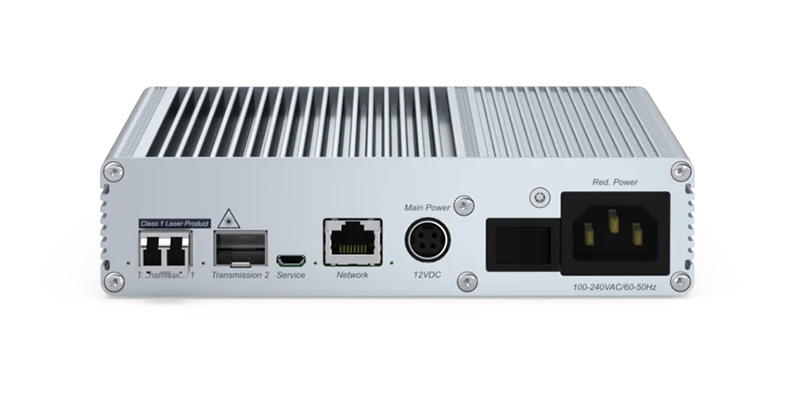

VisionXS-CON-F(S)-DP-HR-DH-AR-DT fanless
- Бренд: Guntermann & Drunck
- Модель: A1120504
VisionXS-CON-F(S)-DP-HR-DH-AR-DT fanless — консольный модуль из серии VisionXS-DP-HR, предназначенный для надёжной и высокоточной передачи сигналов клавиатуры, мыши, видеопотока, USB и аудио по выделенному соединению — через витую пару или одномодовое оптоволокно (SM+). Устройство обеспечивает передачу данных на расстоянии до 10 000 метров, подходя как для работы в режиме точка-точка, так и для интеграции в масштабируемые KVM-матрицы.
Система состоит из двух модулей — CPU (компьютерного) и CON (консольного) — что обеспечивает удалённое управление с минимальной задержкой и высокой отзывчивостью интерфейса.
-
DH (DualHead): поддержка одновременной передачи двух независимых видеопотоков, что актуально для многомониторных рабочих мест и визуализационных задач.
-
Поддержка DisplayPort 1.1 — вывод изображения в разрешении до 2560 × 1600 @ 60 Гц или 4096 × 2160 @ 30 Гц.
-
Технология bluedec™ — многоступенчатое сжатие без потерь от G&D для точной, плавной и синхронной передачи видеосигнала.
-
AR (Analog/RS-232) — прозрачная поддержка аналогового аудио и интерфейса RS-232 (до 115200 бод), расширяющая совместимость с промышленными и специализированными системами.
-
DT (Dual Power) — встроенное резервное питание для обеспечения отказоустойчивости в критически важных установках.
-
Fanless — бесшумная конструкция без вентилятора, идеально подходит для инсталляций с требованиями к акустической тишине: студии, лаборатории, серверные.
VisionXS-CON-F(S)-DP-HR-DH-AR-DT fanless — это надёжное решение для профессиональных KVM-инфраструктур, где важны многомониторность, точность передачи, бесшумная работа и высокая устойчивость к сбоям.
Особенности:
Видео
- Технология bluedec™ обеспечивает многоступенчатое сжатие с высокой точностью передачи и минимальной задержкой.
- Модули можно комбинировать, даже если они обрабатывают разные видеосигналы (Mix & Match).
- Поддерживается считывание EDID с монитора и настройка профилей для оптимального отображения.
- Поддерживаемые разрешения:
- до 2560 × 1600 @ 60 Гц
- до 4096 × 2160 @ 30 Гц
- DualHead (DH) — передача двух видеопотоков по одному кабелю с поддержкой встроенного аудио.
- Общая частота пикселей до 600 Мпикс/с, до 300 Мпикс/с на канал.
Сигналы
- 2-канальный LPCM, AC3, DTS через DisplayPort
- Прозрачная передача аналогового стерео-аудио
- RS-232 (до 115200 бит/с)
- GenericUSB (HID и USB-накопители)
- Поддержка GenericUSB при совместимости обоих модулей
Передача
- До 5000 м по одномодовому оптоволокну с использованием SFP-трансиверов
Аппаратное исполнение
- Физическое разделение серверов и рабочих мест
- Доступ к ПК без установки ПО
- Компактный корпус для установки в VisionXS DeviceCarrier (1/3 RU)
- Совместимость с ControlCenter-Compact, Digital и другими KVM-устройствами
- PowerPack не входит в комплект
- DT-вариант поддерживает резервное питание
- Fanless-варианты — для бесшумной эксплуатации
Функции безопасности
- Защищённая платформа с проверкой целостности при запуске
- TPM-модуль для защиты конфигурации и данных
- Консоль не хранит пароли и другие чувствительные данные
- Поддержка мониторинга через Syslog, SNMP и др.
- Гибкое управление правами доступа
- Аутентификация перед подключением к источникам (по умолчанию)
- Поддержка AD, RADIUS, LDAP
- Настройка сложности паролей
- Конфигурация параметров входа: лимит попыток, условия использования
- Автоматическое резервное копирование по расписанию
- Freeze-режим — отображение последнего кадра при потере сигнала
- 2FA:
- Пароль + одноразовый код (TOTP)
- Выбор встроенного или внешнего сервера
- Поддержка приложений и токенов
- Идеально для защищённых ИТ-сред
Функции эксплуатации
- Работа "из коробки" без предварительной настройки
- Постоянная эмуляция клавиатуры/мыши
- Совместимость с USB-HID устройствами
- Управление через OSD и горячие клавиши
- Настройка и обновление через HTML5 Config Panel 21
- Поддержка DDC/CI для управления параметрами монитора
Питание и установка
- Питание от 12В PowerPack или G&D-MultiPower
- Монтаж в G&D 19” DeviceCarrier (1 или 3 RU)
Масштабируемость и гибкость
- Возможность резервирования канала (опционально по лицензии)
- Совместимость с различными KVM-модулями и матрицами
- Автоматическое или ручное переключение источников
- U2-варианты не поддерживают резервирование (канал используется под USB 2.0)
- Возможность интеграции с существующими системами ControlCenter-Compact и Digital
Характеристики:
| Группа товаров | KVM-удлинители, системы KVM-матриц |
| Количество рабочих станций | 1 |
| USB мышь | да |
| USB клавиатура | да |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опциональная резервная передача KVM |
| Дальность | 5000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матрицы | Консольный модуль |
| Среда | Одномодовое оптоволокно (SM) |
| Скорость передачи данных | 2,5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | DisplayPort 1.1 (HBR) |
| Глубина цвета | 24 бита |
| Частота пикселей | 25–300 Мпикс/с |
| Вертикальная частота | 24–120 Гц |
| Горизонтальная частота | 25–185 кГц |
| Примеры разрешений | 4096×2160 (30/25/24 Гц), 3840×2160 (30/25/24 Гц), 2560×1600 (60 Гц), 2048×2048 (60 Гц), 1920×1200 (60 Гц), 1920×1080 (60 Гц) |
| Стандарты видео | DDC/CI, EDID |
| Видеовыход 2 | DisplayPort 1.1 (HBR), RGB 4:4:4, 24 bpp / 8 bpc, те же частоты и разрешения |
| Тип аудио (встроенное) | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрешение аудио | 24/20/16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | Цифровое встроенное |
| Аудио 2 (прозрачное) | Стерео, 24 бита, до 96 кГц, полоса 22 кГц, аналоговое |
| Спецификация USB | USB 2.0 |
| GenericUSB | 1 устройство |
| Среда передачи USB | Встроенная |
| Скорость передачи USB | 25 Мбит/с (Full Speed) |
| Классы USB | Mass Storage (MSC/UMS), HID, SmartCard |
| Серийный порт | RS-232, прозрачная передача, 115200 б/с |
| Сигналы RS-232 | TxD, RxD, RTS, CTS, GND, 5V |
| Сетевые интерфейсы | CAT5, CAT6, CAT7 |
| Скорость сети | 10/100 Мбит/с |
| Обновление прошивки | через ConfigPanel (сеть) |
| Сервисный порт | 115200 б/с (8/N/1) |
| Материал корпуса | Анодированный алюминий |
| Габариты | 170 × 40 × 184 мм |
| Класс защиты | IP20 |
| Температура эксплуатации | 5–45 °C |
| Влажность при эксплуатации | 20–80 %, без конденсации |
| Область применения | Внутренние помещения |
| Макс. высота эксплуатации | до 3048 м |
| Температура хранения | -20 – 60 °C |
| Влажность при хранении | 15–85 %, без конденсации |
| MTBF | 200 000 ч при 25 °C |
| Ограничение при установке в DeviceCarrier | Температура 5–35 °C |
| Соответствия | FCC, TAA, EAC, RoHS, WEEE (DE30763240), REACH, CE, UKCA |
| Электропитание (DC) | 12 VDC, 1.9 А |
| Электропитание (AC) | 100–240 VAC, 50–60 Гц, 0.5–0.4 А |
