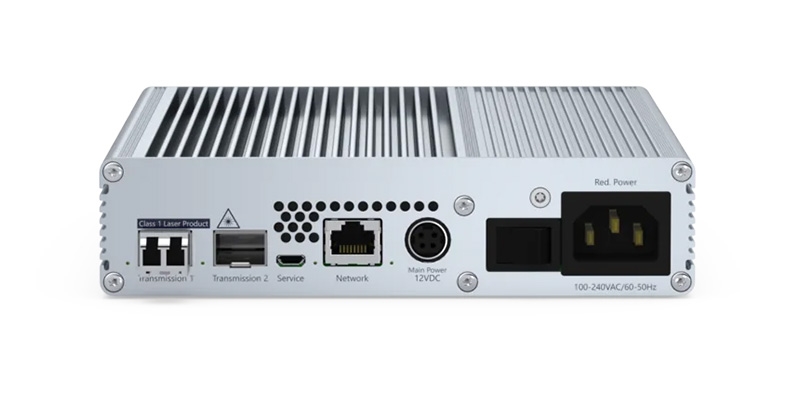

VisionXS-CON-F(S)-DP-UHR-AR-U2-DT
- Бренд: Guntermann & Drunck
- Модель: A1120548
VisionXS-CON-F(S)-DP-UHR-AR-U2-DT — консольный модуль из серии VisionXS-DP-UHR, предназначенный для удалённого расширения сигналов от периферийных устройств: клавиатуры, мыши, видео, USB и аудио. Передача осуществляется по одному выделенному каналу — через витую пару или одномодовое оптоволокно — на расстояние до 10 000 метров.
Решение состоит из двух модулей: компьютерного (CPU) и совместимого консольного (CON), что позволяет управлять компьютерами в режиме реального времени — как в точке-точке, так и в составе KVM-матрицы.
Поддержка DisplayPort 1.2 позволяет передавать изображение с разрешением до 5120 × 2160 @ 50 Гц или 4096 × 2160 @ 60 Гц, обеспечивая высокую чёткость и точность отображения даже в ультра-HD конфигурациях. За качество отвечает фирменная технология bluedec™ — многоступенчатое сжатие без потерь, обеспечивающее стабильную и синхронизированную работу.
Модификация AR включает прозрачную передачу аналогового аудио и интерфейса RS-232, что делает устройство совместимым с промышленным оборудованием и специализированными системами.
Версия U2 дополнительно оснащена выделенной линией для передачи USB 2.0 со скоростью до 480 Мбит/с, обеспечивая поддержку всех USB-классов (накопители, HID, SmartCard и др.).
Модель DT предусматривает встроенный резервный источник питания, что обеспечивает отказоустойчивость и непрерывность работы в критически важных сценариях.
Особенности:
- Видео
- bluedec™ — усовершенствованная многоступенчатая компрессия для обеспечения наилучшего качества видео и передачи с минимальной задержкой. Метод позволяет передавать видео с точностью до пикселя при оптимальном использовании пропускной способности.
- Устройства можно гибко комбинировать, даже если они обрабатывают разные видеосигналы (Mix & Match).
- Использование данных EDID с рабочего монитора для оптимизации настроек.
- Гибкие профили EDID для настройки параметров монитора.
- Разрешение
- до 5120 × 2160 @ 50 Гц
- до 5120 × 1440 @ 60 Гц
- до 4096 × 2160 @ 60 Гц
- до 2560 × 1440 @ 144 Гц
- до 1920 × 1080 @ 240 Гц
- Сигналы
- Встроенное стерео аудио (DisplayPort Digital, 2-канальный LPCM, AC3, DTS)
- Прозрачные аудио сигналы (стерео, аналоговые)
- Прозрачная передача RS232 (макс. 115200 б/с)
- Поддержка GenericUSB для классов USB: HID (устройство ввода), смарт-карты и массового хранения
- USB 2.0 с Hi-Speed (отдельная линия передачи, прозрачная, поддержка всех классов USB)
- Передача
- Дальность передачи: до 5000 м через одномодовое оптоволокно, включая модули передачи / SFP трансиверы
- Устройство
- Повышенная безопасность благодаря физическому разделению рабочих мест и компьютеров
- Доступ к стандартным интерфейсам компьютера без необходимости установки ПО
- Компактный дизайн для установки в устройство VisionXS DeviceCarrier (1 или 3 RU)
- Совместимость с ControlCenter-Digital и ControlCenter-Compact (матричная работа) и другими устройствами для подключения компьютеров и рабочих мест (расширитель)
- PowerPack не входит в комплект
- DT версия: опциональное резервное питание через внутренний блок для высокой надежности
- Безвентиляторная версия: безвентиляторная модель
- Функции безопасности
- Бутлоадер, ОС и прошивка образуют "платформу доверенной вычислительной платформы" с автоматическими проверками целостности при запуске системы
- Встроенный TPM защищает данные от несанкционированного доступа или изменений третьими сторонами
- Модули консоли не хранят учетные данные, предотвращая утечку информации при потере устройства
- Раннее обнаружение инцидентов безопасности с мониторингом через Syslog, SNMP
- Поддержка внешних каталогов (Active Directory, Radius, LDAP) для соблюдения политики безопасности компании
- Настройка сложности паролей и индивидуальных политик безопасности
- Дополнительные функции безопасности
- Автоматическое резервное копирование: автоматизация резервных копий по расписанию без необходимости постоянного контроля
- Функция заморозки: замораживает последнее отображенное изображение и выделяет его цветной рамкой при потере сигнала
- 2-факторная аутентификация (2FA): традиционная аутентификация с паролем и одноразовым кодом (TOTP) для дополнительной защиты
- Особенности эксплуатации
- Готов к использованию без дополнительной настройки
- Постоянная эмуляция клавиатуры/мыши для стабильной работы системы
- Совместимость с USB-HID устройствами ввода
- Управление через многоязычное OSD и горячие клавиши
- Конфигурация и обновление через HTML5 интерфейс "Config Panel 21" без Java
- Питание
- Внешнее питание через 12В блок питания или G&D-MultiPower для центрального и резервного питания
- Установка устройства через G&D 19” DeviceCarrier для VisionXS (1 или 3 RU)
- Расширение системы
- Опция резервирования передачи: поддержка резервирования передачи через программную лицензию без дополнительного оборудования
- Подключение: компьютерные и консольные модули могут работать с совместимыми устройствами и KVM матричными коммутаторами
- Возможность интеграции в систему с ControlCenter-Compact или ControlCenter-Digital для большей гибкости и распределенного доступа.
Характеристики:
| Группа продуктов | KVM удлинители, KVM матричные системы |
| Количество рабочих мест | 1 |
| USB мышь | да |
| USB клавиатура | да |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | нет |
| Дальность | 5000 м (9/125µm, OS1) |
| Класс лазера | класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM матричной системы | консольный модуль |
| Среда | оптоволокно SM |
| Скорость передачи данных | 2.5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | DisplayPort 1.2 (LBR, HBR, HBR2, SST) |
| Глубина цвета | 24 бита |
| Кодирование пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Скорость пикселей | от 25 Мпикс/с до 600 Мпикс/с |
| Вертикальная частота | от 24 Гц до 240 Гц |
| Горизонтальная частота | от 25 кГц до 295 кГц |
| Примерные разрешения | 4096 × 2160 (60 Гц), 3840 × 2160 (60 Гц), 2560 × 1600 (60 Гц), 2560 × 1440 (144 Гц), 2048 × 2048 (60 Гц), 1920 × 1200 (60 Гц), 1920 × 1080 (240 Гц), 1920 × 1080 (60 Гц), 5120 × 1440 (60 Гц), 5120 × 2160 (50 Гц) |
| Поддерживаемые отраслевые стандарты | DDC/CI, EDID |
| Тип передачи аудио | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрешения аудио | 24 бита, 20 бит, 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | цифровая встроенная |
| Тип передачи аудио 2 | стерео, прозрачное |
| Разрешения аудио 2 | 24 бита цифрового аудио |
| Частота дискретизации 2 | до 96 кГц |
| Полоса пропускания | 22 кГц |
| Поддержка аудио 2 | аналоговая |
| Отдельный порт передачи USB | да |
| Спецификация USB 2 | USB 2.0 |
| Среда USB 2 | оптоволокно MM |
| Скорость передачи USB 2 | 480 Мбит/с |
| Дальность USB 2 | макс. 550 м |
| Выходная мощность USB 2 | 500 мА (HighPower) |
| Классы USB | все |
| Спецификация USB | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда USB | встроенная |
| Скорость передачи USB | 25 Мбит/с |
| Классы USB | массовое хранилище (MSC / UMS), устройства ввода (HID), смарт-карты |
| Стандарт серийного порта | RS232 |
| Прозрачная передача серийного порта | да |
| Скорость передачи серийного порта | 115200 б/с |
| Сигналы серийного порта | TxD, RxD, RTS, CTS, GND, 5V |
| Среда сети | CAT5, CAT6, CAT7 |
| Скорость передачи данных сети | 10 Мбит/с, 100 Мбит/с |
| Обновление через | ConfigPanel (Network) |
| Настройки сервисного порта | 115200 б/с (8/N/1) |
| Материал корпуса | анодированный алюминий |
| Ширина корпуса | примерно 170 мм |
| Высота корпуса | примерно 40 мм |
| Глубина корпуса | примерно 184 мм |
| Класс защиты корпуса | IP20 |
| Рабочая температура | от 5 °C до 45 °C |
| Рабочая влажность воздуха | от 20 % до 80 %, без конденсации |
| Область применения | внутри помещений |
| Максимальная рабочая высота | 3048 м над уровнем моря |
| Температура хранения | от -20 °C до 60 °C |
| Влажность при хранении | от 15 % до 85 %, без конденсации |
| MTBF | 200000 ч при 25°C |
| Соответствие стандартам | FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA |
| Входное напряжение | 12 ВDC |
| Потребление тока | 2.9 A |
| Входное напряжение (питание 2) | 100-240 VAC |
| Входная частота (питание 2) | 60-50 Hz |
| Потребление тока (питание 2) | 0.7-0.4 A |
