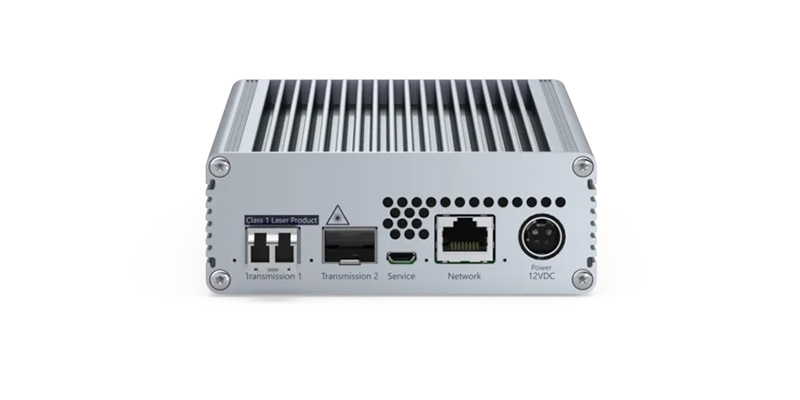

VisionXS-CON-F(S)-DP-UHR-U2
- Бренд: Guntermann & Drunck
- Модель: A1120549
VisionXS-CON-F(S)-DP-UHR-U2 — консольный модуль из серии VisionXS-DP-UHR, предназначенный для удалённого расширения сигналов клавиатуры, мыши, видео, аудио и USB. Устройство поддерживает два выделенных канала передачи — для подключения по витой паре (CAT) или одномодовому оптоволокну, что обеспечивает передачу данных на расстояние до 10 000 метров.
Система состоит из двух компонентов:
-
CPU-модуля, подключаемого к источнику сигнала;
-
CON-модуля, устанавливаемого на стороне пользователя.
Такое решение позволяет управлять удалёнными компьютерами практически в реальном времени как в режиме точка-точка, так и в составе KVM-матриц.
Модель поддерживает DisplayPort 1.2, обеспечивая передачу видео с разрешением до 5120 × 2160 @ 50 Гц и 4096 × 2160 @ 60 Гц. Высокое качество изображения достигается благодаря технологии bluedec™ — запатентованной системе без потерь от G&D, которая обеспечивает пиксельную точность, минимальную задержку и эффективное использование пропускной способности.
Модификация U2 дополнительно оснащена выделенной оптоволоконной линией для передачи USB 2.0 со скоростью до 480 Мбит/с, что позволяет работать с любыми USB-классами, включая устройства ввода, накопители и смарт-карты.
VisionXS-CON-F(S)-DP-UHR-U2 — это надёжное и высокопроизводительное решение для задач, требующих точной передачи сигнала, стабильной работы USB и поддержки ультравысокого разрешения.
Особенности:
- Видео
- bluedec™ — продвинутая многоканальная компрессия для обеспечения оптимального качества видео и практически беззадержочной передачи. Этот метод позволяет передавать видео с точностью до пикселя при эффективном использовании пропускной способности.
- Устройства можно гибко сочетать между собой, даже если они обрабатывают разные видеосигналы (Mix & Match).
- Использование EDID данных с рабочего монитора для настройки оптимальных параметров.
- Гибкие профили EDID для настройки характеристик монитора.
- Разрешение
- до 5120 × 2160 @ 50 Гц
- до 5120 × 1440 @ 60 Гц
- до 4096 × 2160 @ 60 Гц
- до 2560 × 1440 @ 144 Гц
- до 1920 × 1080 @ 240 Гц
- Сигналы
- Встроенное стерео аудио (DisplayPort Digital, 2-канальный LPCM, AC3, DTS)
- Поддержка GenericUSB для классов USB: HID (устройства ввода), смарт-карты и массовое хранение данных
- USB 2.0 с Hi-Speed (отдельная линия передачи, прозрачная, поддержка всех классов USB)
- Передача
- Дальность передачи: до 5000 м через одномодовое оптоволокно, включая модули передачи и SFP трансиверы
- Устройство
- Повышенная безопасность за счет физического разделения рабочих мест и компьютеров
- Доступ к стандартным интерфейсам компьютера без необходимости установки программного обеспечения
- Компактный дизайн для установки в G&D VisionXS DeviceCarrier (1 или 3 RU)
- Совместимость с сериями ControlCenter-Digital и ControlCenter-Compact (матричная работа), а также другими устройствами для подключения компьютеров и рабочих мест (расширитель)
- PowerPack не включен в комплект поставки
- Версия DT: опциональное резервное питание через внутренний блок для повышения надежности
- Безвентиляторная версия: модель без вентилятора
- Функции безопасности
- Бутлоадер, операционная система и прошивка формируют "платформу доверенной вычислительной платформы" с автоматическими проверками целостности при запуске системы
- Встроенный TPM защищает все данные от несанкционированного доступа и манипуляций
- Модули консоли не хранят конфиденциальные данные, такие как учетные записи, что исключает риск утечек в случае потери устройства
- Раннее обнаружение инцидентов безопасности с мониторингом через Syslog и SNMP
- Поддержка внешних каталогов (Active Directory, Radius, LDAP) для соблюдения корпоративных стандартов безопасности
- Возможность настройки сложности паролей и политик безопасности по всей системе
- Дополнительные функции безопасности
- Автоматическое резервное копирование: автоматизация резервных копий на заданные интервалы без необходимости постоянного контроля
- Функция заморозки: в случае потери видеосигнала, отображается последняя картинка с цветной рамкой и таймером
- 2-факторная аутентификация (2FA): комбинация традиционной аутентификации с паролем и одноразового кода (TOTP) для повышения уровня безопасности
- Особенности эксплуатации
- Устройство готово к использованию сразу после распаковки, без дополнительной настройки
- Постоянная эмуляция клавиатуры/мыши для стабильной работы системы
- Совместимость с USB-HID устройствами ввода
- Управление через многоязычное OSD и горячие клавиши
- Конфигурация и обновления через многоязычный HTML5 интерфейс "Config Panel 21" (без Java)
- Питание
- Внешнее питание через 12В блок питания или G&D-MultiPower для централизованного и резервного питания
- Монтаж устройства через G&D 19” DeviceCarrier для VisionXS (1 или 3 RU)
- Расширение системы
- Опция резервирования передачи: возможность активации резервирования передачи через программную лицензию без дополнительного оборудования
- Возможность подключения: компьютерные и консольные модули могут работать с совместимыми устройствами и KVM матричными коммутаторами
- Интеграция с системами ControlCenter-Compact или ControlCenter-Digital для улучшения гибкости и распределенного доступа, с возможностью использования уже существующих компонентов
Характеристики:
| Группа продуктов | KVM удлинители, KVM матричные системы |
| Количество рабочих мест | 1 |
| USB мышь | да |
| USB клавиатура | да |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | нет |
| Дальность передачи | 5000 м (9/125µm, OS1) |
| Класс лазера | класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM матричной системы | консольный модуль |
| Среда | оптоволокно SM |
| Скорость передачи данных | 2.5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат видео | DisplayPort 1.2 (LBR, HBR, HBR2, SST) |
| Глубина цвета | 24 бита |
| Кодирование пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Скорость пикселей | от 25 Мпикс/с до 600 Мпикс/с |
| Вертикальная частота | от 24 Гц до 240 Гц |
| Горизонтальная частота | от 25 кГц до 295 кГц |
| Примерные разрешения | 4096 × 2160 (60 Гц), 3840 × 2160 (60 Гц), 2560 × 1600 (60 Гц), 2560 × 1440 (144 Гц), 2048 × 2048 (60 Гц), 1920 × 1200 (60 Гц), 1920 × 1080 (240 Гц), 1920 × 1080 (60 Гц), 5120 × 1440 (60 Гц), 5120 × 2160 (50 Гц) |
| Поддерживаемые отраслевые стандарты | DDC/CI, EDID |
| Тип передачи аудио | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрешения аудио | 24 бита, 20 бит, 16 бит |
| Частота дискретизации аудио | до 48 кГц |
| Поддержка аудио | цифровая встроенная |
| Отдельный порт передачи USB | да |
| Спецификация USB 2 | USB 2.0 |
| Среда USB 2 | оптоволокно SM |
| Скорость передачи USB 2 | 480 Мбит/с (Hi-Speed) |
| Дальность USB 2 | макс. 5000 м |
| Выходная мощность USB 2 | 500 мА (HighPower) |
| Классы USB | все |
| Спецификация USB | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда USB | встроенная |
| Скорость передачи USB | 25 Мбит/с (Full Speed) |
| Классы USB | массовое хранилище (MSC / UMS), устройства ввода (HID), смарт-карты |
| Среда сети | CAT5, CAT6, CAT7 |
| Скорость передачи данных сети | 10 Мбит/с, 100 Мбит/с |
| Обновление | через ConfigPanel (Network) |
| Настройки сервисного порта | 115200 б/с (8/N/1) |
| Материал корпуса | анодированный алюминий |
| Ширина корпуса | примерно 109 мм |
| Высота корпуса | примерно 40 мм |
| Глубина корпуса | примерно 184 мм |
| Класс защиты корпуса | IP20 |
| Рабочая температура | от 5 °C до 45 °C |
| Рабочая влажность | от 20 % до 80 %, без конденсации |
| Область применения | внутри помещений |
| Максимальная рабочая высота | 3048 м над уровнем моря |
| Температура хранения | от -20 °C до 60 °C |
| Влажность при хранении | от 15 % до 85 %, без конденсации |
| MTBF | 200000 ч при 25°C |
| Соответствие стандартам | FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA |
| Входное напряжение | 12 ВDC |
| Потребление тока | 2.9 A |
