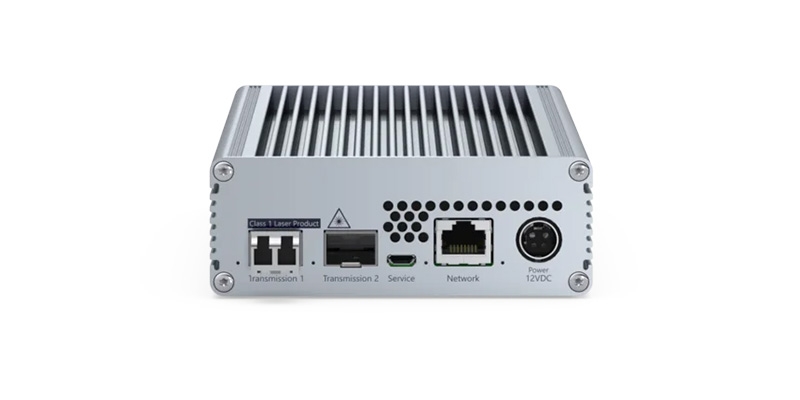

VisionXS-CON-F(S)-TypeC-UHR
- Бренд: Guntermann & Drunck
- Модель: A1120608
VisionXS-CON-F(S)-TypeC-UHR представляют собой высокотехнологичные устройства, предназначенные для расширения диапазона передачи данных между рабочими станциями и компьютерами. Эти удлинители обеспечивают надежную передачу сигналов клавиатуры, мыши и видео, а также поддерживают передачу других периферийных данных, таких как аудио и USB. Подключение осуществляется через выделенное соединение с использованием либо кабелей CAT, либо оптоволокна, что позволяет передавать данные на расстояние до 10,000 метров.
Каждая система KVM-удлинителя включает два основных модуля: компьютерный (CPU) и консольный (CON), которые могут работать как в расширителе, так и в матричной системе. Это позволяет пользователям управлять компьютерами в режиме реального времени, независимо от того, используется ли система в качестве расширителя или матричной системы. Один канал передачи данных поддерживает все необходимые операции, обеспечивая стабильность и высокое качество работы как в расширении, так и в распределенной системе.
Серия VisionXS-CON-F(S)-TypeC-UHR оснащена интерфейсом USB Type-C, который поддерживает передачу видео в формате DisplayPort 1.2 с ультра-высоким разрешением. Эти устройства могут передавать видео с разрешением до 4096 × 2160 пикселей при частоте 60 Гц или до 5120 × 2160 пикселей при 50 Гц. Все видеоданные обрабатываются с точностью до пикселей, что обеспечивает отличную синхронизацию изображения и координат рук с помощью технологии bluedec™. Эта передовая многокаскадная безпотеряющая компрессия, разработанная компанией G&D, значительно улучшает качество видео и минимизирует задержки при передаче.
Таким образом, KVM-удлинители VisionXS-CON-F(S)-TypeC-UHR представляют собой эффективное и высокоскоростное решение для нужд управления компьютерными системами на больших расстояниях, обеспечивая не только точную передачу данных, но и высокое качество видеосигнала с минимальной задержкой.
Особенности:
- Видео:
- bluedec™ — инновационная многокаскадная компрессия, которая обеспечивает высококачественное видео и минимальную задержку в передаче.
- Передача видео с точностью до пикселей с эффективным использованием полосы пропускания.
- Гибкость в соединении конечных устройств, даже если они обрабатывают разные видеосигналы (технология Mix & Match).
- Использование данных EDID с рабочего монитора и гибкие настройки EDID профиля для оптимизации параметров монитора.
- Порт Type-C поддерживает DisplayPort 1.2 через альтернативный режим (alt mode).
- Максимальное поддерживаемое разрешение:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Альтернативное питание через порт Type-C с использованием USB Power Delivery (PD) для быстрой зарядки, работает только как приемник питания (sink).
- Сигналы:
- USB Type-C интерфейс, помимо видеоданных, поддерживает подключение USB клавиатуры и мыши через хаб на мониторе.
- Встроенное стерео-аудио (DisplayPort Digital, 2-канальный LPCM, AC3, DTS).
- Поддержка GenericUSB для классов HID, SmartCard и массового хранилища.
- Для использования GenericUSB устройства необходимо, чтобы и консольный, и компьютерный модули поддерживали эту функцию.
- Передача:
- Расстояние передачи — до 5000 метров через оптоволоконный кабель с однониточной оптикой, включая передаточные модули/трансиверы SFP.
- Устройство:
- Высокий уровень безопасности через физическое разделение рабочих мест и компьютеров.
- Не требуется установка программного обеспечения для доступа к стандартным интерфейсам компьютера.
- Компактный дизайн для установки в VisionXS DeviceCarrier (1 или 3 RU).
- Совместимость с ControlCenter-Digital и ControlCenter-Compact для матричных операций и другими устройствами для расширения системы.
- PowerPack не включен в комплект поставки.
- DT-версия включает опциональное резервное питание через внутренний блок для повышения надежности.
- Безвентиляторная модель для тихой работы.
- Функции безопасности:
- Использование загрузчика, операционной системы и прошивки для создания защищенной вычислительной платформы с автоматическими проверками целостности.
- Интегрированный Trusted Platform Module (TPM) защищает данные от шпионажа и манипуляций третьими лицами.
- Консольные модули не хранят данные для входа, защищая от утраты данных при утере устройства.
- Мониторинг инцидентов безопасности через Syslog, SNMP и другие методы.
- Развитое управление правами пользователей для точной настройки доступа.
- Опция активации аутентификации перед доступом к источникам компьютера в матричных системах.
- Поддержка внешних сервисов каталогов (Active Directory, Radius, LDAP) для соблюдения корпоративной безопасности.
- Настройка сложности паролей и политики доступа для повышения безопасности.
- Автоматическое резервное копирование:
- Автоматизация резервных копий на заданные интервалы для надежной защиты данных без ручного вмешательства.
- Функция заморозки:
- При потере видеосигнала последнее изображение замораживается и выделяется цветной рамкой с таймером.
- Двухфакторная аутентификация (2FA):
- Встроенная двухфакторная аутентификация для повышения безопасности, используя традиционный пароль и одноразовый код (TOTP).
- Возможность использования внутреннего сервера аутентификации или внешней службы каталога.
- Поддержка аутентификаторов и аппаратных токенов для дополнительной защиты.
- Операционные функции:
- Готовность к работе без дополнительной настройки.
- Постоянная эмуляция клавиатуры и мыши для стабильной работы системы.
- Совместимость с устройствами ввода USB-HID.
- Интерфейс управления через многоязычный экранный дисплей и горячие клавиши.
- Конфигурация и обновление через HTML5 веб-интерфейс "Config Panel 21" (без Java).
- Поддержка DDC/CI для централизованного управления настройками монитора.
- Система питания:
- Внешнее питание через 12V источник или G&D-MultiPower для централизованного и резервного питания.
- Монтаж через G&D 19” DeviceCarrier для VisionXS (1 или 3 RU).
- Расширение системы:
- Опция резервированного подключения без дополнительного оборудования, активируемая программным обеспечением.
- Модули могут подключаться к совместимым устройствам, включая консольные модули или KVM-матричные переключатели, с переключением через горячие клавиши или автоматически в зависимости от конфигурации.
- Варианты U2 не поддерживают резервированное подключение из-за использования второго интерфейса для передачи данных USB 2.0.
- Интеграция с ControlCenter-Compact или ControlCenter-Digital возможна для расширенной гибкости и распределенного доступа.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
| USB мышь | Да |
| USB клавиатура | Да |
| ТРАНСМИССИЯ | |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | Опциональные резервные каналы KVM-передачи |
| Дальность | 5000 м (9/125µm, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матричной системы | Консольный модуль |
| Среда | Оптоволокно SM |
| Скорость передачи данных | 2.5 Гбит/с |
| ВЫВОД ВИДЕО | |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DP1.2 Alt-Mode) (LBR, HBR, HBR2, SingleStream-Transport (SST)) |
| Глубина цвета | 24 бита |
| Кодирование пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Скорость пикселей | Примерно 25 Мпикселей/с до 600 Мпикселей/с |
| Вертикальная частота | 24 Гц до 240 Гц |
| Горизонтальная частота | 25 кГц до 295 кГц |
| АУДИО | |
| Тип передачи | 2-канальный LPCM, Стерео, DTS, AC3 |
| Разрешения | 24 бита, 20 бит, 16 бит |
| Частота дискретизации | До 48 кГц |
| Поддержка аудио | Цифровое встраивание |
| USB | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда | Встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | Массовое хранилище (MSC / UMS), Устройство человеко-машинного интерфейса (HID), Смарт-карта |
| СЕТЬ | |
| Среда 1 | CAT5, CAT6, CAT7 |
| Скорость передачи 1 | 10 Мбит/с, 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление через | ConfigPanel (Сеть) |
| Настройки сервисного порта | 115200bps (8/N/1) |
| КОРПУС | |
| Материал | Анодированный алюминий |
| Ширина | Примерно 109 мм |
| Высота | Примерно 40 мм |
| Глубина | Примерно 184 мм |
| Класс защиты от пыли и воды | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура | 5 °C до 45 °C |
| Рабочая влажность воздуха | 20 % до 80 %, без конденсации |
| Область применения | Внутреннее |
| Максимальная высота эксплуатации | 3048 м над уровнем моря |
| Температура хранения | -20 °C до 60 °C |
| Влажность воздуха при хранении | 15 % до 85 %, без конденсации |
| MTBF | 200000 часов при 25°C |
| Соответствия | Соответствует FCC, TAA, EAC, RoHS, REACH, CE, UKCA |
| ПИТАНИЕ | |
| Входное напряжение | 12 VDC |
| Потребляемый ток | 2.4 A |
