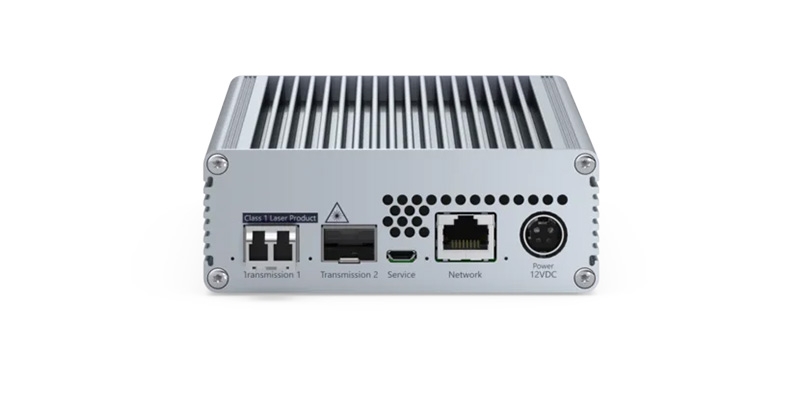

VisionXS-CON-F(S)-TypeC-UHR-U
- Бренд: Guntermann & Drunck
- Модель: A1120613
VisionXS-CON-F(S)-TypeC-UHR-U предназначены для передачи сигналов клавиатуры, видео и мыши, а также других периферийных данных, таких как аудио и USB, через специально выделенные каналы связи, включая оптоволокно или соединение через CAT-кабели. Эти устройства обеспечивают эффективную передачу данных на значительные расстояния — до 10 000 метров, что делает их идеальными для использования в крупных, распределённых сетевых инфраструктурах.
Система состоит из двух основных компонентов: компьютерного модуля (CPU) и консольного модуля (CON), которые обеспечивают совместную работу в реальном времени. Устройства поддерживают как режим расширителя, так и матричное подключение, что позволяет гибко настроить подключение и управление несколькими компьютерами. Важно, что система поддерживает один канал передачи данных, что гарантирует стабильность и высокую производительность связи.
Модель VisionXS-CON-F(S)-TypeC-UHR-U использует интерфейс USB Type-C для передачи видеосигнала с использованием DisplayPort 1.2, что позволяет передавать видео с ультра-высоким разрешением. Поддерживаются разрешения до 4096 × 2160 пикселей при частоте 60 Гц или 5120 × 2160 пикселей при 50 Гц. Эти устройства обеспечивают точную обработку видео данных с высокой пиксельной точностью, что в свою очередь гарантирует отличную синхронизацию изображения и движений. Важным аспектом является использование технологии bluedec™ — передовой многокаскадной безпотеряющей компрессии, разработанной компанией G&D. Эта технология позволяет минимизировать потерю качества изображения при передаче данных, обеспечивая стабильную работу даже при высоких требованиях к качеству видео.
Таким образом, устройства серии VisionXS-CON-F(S)-TypeC-UHR-U обеспечивают не только высококачественную передачу видео и данных, но и обладают гибкостью и надежностью, что делает их отличным решением для сложных и многозадачных рабочих процессов.
Особенности:
Видео
- bluedec™ — многокаскадная компрессия для обеспечения наилучшего качества видео и минимальной задержки. Передача видео с точностью до пикселей при эффективном использовании полосы пропускания.
- Конечные устройства могут быть гибко комбинированы, даже если они обрабатывают различные видеосигналы (Mix & Match).
- Использование данных EDID с монитора рабочего места позволяет автоматически настроить оптимальные параметры экрана.
- Гибкие профили EDID для оптимизации настроек монитора.
- Порт Type-C поддерживает DisplayPort 1.2 через альтернативный режим (alt mode), что позволяет передавать видео с высоким разрешением.
- Поддерживаемые разрешения:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Альтернативное питание через порт Type-C с использованием стандарта быстрой зарядки USB Power Delivery (PD). Продукт функционирует только как приемник питания (sink).
Сигналы
- USB Type-C интерфейс, используемый для вывода видеоданных, также поддерживает прием данных USB K/M. Это позволяет подключать USB клавиатуру и мышь через USB-хаб на мониторе.
- Встроенное стерео-аудио (DisplayPort Digital, 2-канальный LPCM, AC3, DTS).
- Поддержка GenericUSB для классов USB HID (устройства ввода), SmartCard и хранения данных.
- Продукт поддерживает использование устройств GenericUSB через консольный модуль, при условии, что и консольный, и компьютерный модули поддерживают эту функцию.
- Встроенная поддержка USB 2.0 с Full Speed и поддержка всех классов USB.
Передача
- Дистанция передачи до 5000 метров через одномодовое оптоволокно, включая модули передачи/трансиверы SFP.
Устройство
- Улучшенная безопасность благодаря физическому разделению рабочих мест и компьютеров.
- Доступ к стандартным интерфейсам компьютера без необходимости в установке программного обеспечения.
- Компактный дизайн устройств позволяет устанавливать их в корпус VisionXS DeviceCarrier (1 или 3 RU).
- Совместимость с матричными системами ControlCenter-Digital и ControlCenter-Compact, а также с другими устройствами для подключения компьютеров и рабочих мест (расширитель).
- PowerPack не включен в комплект поставки.
- Вариант DT поддерживает опциональное резервное питание для повышенной надежности через внутренний блок питания.
- Вариант без вентилятора — устройство без вентиляции.
Особенности безопасности
- Загрузчик, операционная система и прошивка создают "Trusted Computing Platform" с автоматической проверкой целостности системы при старте.
- Интегрированный Trusted Platform Module (TPM) защищает данные от несанкционированного доступа или изменений.
- Консольные модули не хранят чувствительную информацию, такую как логины и пароли, что предотвращает их утечку в случае потери устройства.
- Раннее обнаружение инцидентов безопасности с помощью постоянного мониторинга через Syslog, SNMP и другие системы.
- Комплексное управление правами доступа и администрирование пользователей для точного контроля доступа к ресурсам.
- Поддержка активируемой защиты доступа, требующей аутентификации перед доступом к источникам компьютера и внешних каталогов (Active Directory, Radius, LDAP) для соблюдения корпоративных политик безопасности.
- Можно настроить требования к сложности паролей для повышения безопасности системы.
- Возможность настройки отображения условий использования и ограничения по количеству неудачных попыток входа.
- Автоматическая функция резервного копирования по заданному расписанию для надежной защиты данных.
- Функция заморозки сохраняет последний кадр с рамкой и таймером при потере сигнала.
- Интегрированная двухфакторная аутентификация (2FA) сочетает традиционную аутентификацию с одноразовым кодом, действительным в течение ограниченного времени (TOTP).
Эксплуатационные особенности
- Устройства готовы к работе сразу после подключения, без дополнительной настройки.
- Постоянная эмуляция клавиатуры и мыши обеспечивает стабильную работу системы.
- Совместимость с устройствами ввода USB-HID.
- Конфигурация и обновления выполняются через многоязычный HTML5 веб-интерфейс "Config Panel 21" (без Java).
- Поддержка DDC/CI для централизованного управления настройками монитора, такими как яркость.
Устройство
- Питание устройства обеспечивается внешним блоком питания 12 В или G&D-MultiPower для централизованного и резервного питания.
- Монтаж устройства возможен через G&D 19” DeviceCarrier для VisionXS (1 или 3 RU).
Расширение системы
- Опция для резервирования передачи без дополнительного оборудования с активацией через программный ключ.
- Компьютерные модули могут подключаться к различным консольным модулям или KVM матричным переключателям.
- Консольные модули могут подключаться к различным компьютерным модулям или KVM матричным переключателям с управлением переключением через горячие клавиши или автоматически в зависимости от конфигурации.
- Варианты U2 не поддерживают опцию резервирования передачи, так как второй интерфейс используется для передачи данных USB 2.0.
- Подключение матричных KVM-удлинителей к ControlCenter-Compact или ControlCenter-Digital позволяет получить больше гибкости и возможности распределенного доступа, с сохранением совместимости с уже установленными компонентами.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опциональные резервные KVM-передачи |
| Дальность | 5000 м (9/125 µm, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матричной системы | консольный модуль |
| Среда | одномодовое оптоволокно (SM) |
| Скорость передачи данных | 2,5 Гбит/с |
| ВЫВОД ВИДЕО | |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DisplayPort 1.2 Alt-Mode) |
| Поддержка | LBR, HBR, HBR2, SST |
| Количество | 1 |
| Глубина цвета | 24 бита |
| Кодирование пикселей | RGB 4:4:4 (24 бит/пиксель, 8 бит/канал) |
| Скорость пикселей | около 25–600 МПикселей/с |
| Вертикальная частота | от 24 до 240 Гц |
| Горизонтальная частота | от 25 до 295 кГц |
| Примеры разрешений | 4096 × 2160 (60 Гц) 3840 × 2160 (60 Гц) 2560 × 1600 (60 Гц) 2560 × 1440 (144 Гц) 2048 × 2048 (60 Гц) 1920 × 1200 (60 Гц) 1920 × 1080 (240 Гц) 1920 × 1080 (60 Гц) 5120 × 1440 (60 Гц) 5120 × 2160 (50 Гц) Дополнительные разрешения по стандартам VESA и CTA возможны в пределах допустимой частоты пикселей и синхронизации |
| АУДИО | |
| Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрешения | 24 бита, 20 бит, 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | встроенное цифровое |
| USB | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Поддерживаемые классы USB | Устройства хранения данных (MSC / UMS) Устройства ввода (HID) Смарт-карты |
| USB 2 | |
| Спецификация | USB 2.0 |
| Среда | встроенная |
| Скорость передачи | 16 Мбит/с (прибл. Full Speed) |
| Дальность | макс. 5000 м |
| Поддерживаемые классы USB | все |
| СЕТЬ | |
| Среда | CAT5, CAT6, CAT7 |
| Скорость передачи данных | 10 Мбит/с, 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление через | ConfigPanel (сеть) |
| Настройки сервисного порта | 115200 бит/с (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Ширина | около 109 мм |
| Высота | около 40 мм |
| Глубина | около 184 мм |
| Степень защиты IP | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура эксплуатации | от 5 °C до 45 °C |
| Влажность воздуха при эксплуатации | от 20 % до 80 %, без конденсации |
| Область применения | внутри помещений |
| Максимальная рабочая высота | 3048 м над уровнем моря |
| Температура хранения | от -20 °C до 60 °C |
| Влажность при хранении | от 15 % до 85 %, без конденсации |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЯ | |
| Соответствует FCC (см. руководство) Соответствует TAA (см. загрузки) Соответствует EAC (см. загрузки) Соответствует RoHS (см. загрузки) WEEE (рег. № DE30763240) Соответствует REACH (см. загрузки) Соответствует CE (см. загрузки) Соответствует UKCA (см. загрузки) |
|
| ЭЛЕКТРОПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2,4 A |
