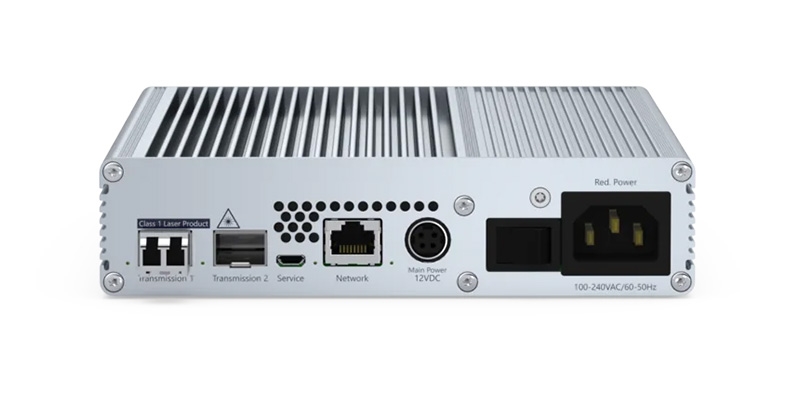

VisionXS-CON-F(S+)-DP-HR-DH-AR-U2-DT
- Бренд: Guntermann & Drunck
- Модель: A1120537
VisionXS-CON-F(S+)-DP-HR-DH-AR-U2-DT — это продвинутый консольный модуль из серии KVM-удлинителей VisionXS-DP-HR, полностью совместимый с матричными системами. Он разработан для передачи сигналов клавиатуры, мыши и двух независимых видеоканалов (DualHead), а также аудио и USB-данных по двум выделенным каналам передачи — через витую пару или оптоволокно — на расстояние до 10 000 метров.
Модуль является частью системы из двух компонентов — компьютерного модуля (CPU) и консольного модуля (CON), обеспечивающей управление удалёнными ПК практически без задержек. Система подходит как для классических удлинений, так и для интеграции в централизованные KVM-матрицы.
Благодаря поддержке интерфейса DisplayPort 1.1, модуль обеспечивает качественную передачу видеосигнала с разрешением до 2560 × 1600 при 60 Гц или 4096 × 2160 при 30 Гц на каждом видеовыходе. Общая пиксельная частота может достигать 600 Мпикс/с, что обеспечивает бесперебойную работу даже при высокой нагрузке.
Ключевое преимущество — технология bluedec™ от G&D: это многокаскадная система сжатия без потерь, обеспечивающая точную передачу изображения до пикселя при минимальной задержке. Это критически важно для задач, требующих идеальной синхронизации между действиями пользователя и отображением на экране.
Модификация U2 включает отдельный канал для передачи USB 2.0 на высокой скорости, с поддержкой всех USB-классов — от HID и SmartCard до накопителей. При этом оба канала передачи (видео и USB) работают независимо, обеспечивая стабильность и совместимость с профессиональной периферией.
Модель DT также оснащена возможностью подключения резервного питания через внутренний блок, а fanless-дизайн делает её отличным решением для применения в зонах с повышенными требованиями к тишине.
Особенности:
Видео
- bluedec™ — усовершенствованная многокаскадная технология сжатия, обеспечивающая высокое качество видео и практически полное отсутствие задержки при передаче.
- Метод позволяет передавать изображение с точностью до пикселя при эффективном использовании пропускной способности.
- Конечные устройства можно свободно комбинировать между собой, даже если они обрабатывают разные видеосигналы (технология Mix & Match).
- Поддержка использования данных EDID с монитора на рабочем месте.
- Гибкая настройка профилей EDID для оптимизации параметров отображения.
- Поддерживаемые разрешения:
- до 2560 × 1600 @ 60 Гц
- до 4096 × 2160 @ 30 Гц
- Вариант DualHead (DH) позволяет передавать два независимых видеосигнала по одному каналу связи. Оба канала поддерживают встроенное аудио.
- В режиме двух видеоканалов общая гарантированная пиксельная частота — до 600 Мпикс/с.
- Каждый видеоканал поддерживает до 300 Мпикс/с.
- Превышение совокупного лимита в 600 Мпикс/с может привести к снижению качества.
Сигналы
- Встроенное стерео-аудио (DisplayPort Digital, 2 канала LPCM, AC3, DTS, частота дискретизации до 192 кГц)
- Прозрачная передача аналогового стереозвука
- Прозрачная передача по RS-232 (до 115200 бод)
- Поддержка GenericUSB для классов USB: HID (устройства ввода), SmartCard, устройства хранения
- Возможность использования GenericUSB через консольный модуль (при условии поддержки обеими сторонами — и консольным, и компьютерным модулями)
- USB 2.0 с высокой скоростью (отдельная линия, прозрачная передача, поддержка всех классов USB)
Передача
- Дальность передачи — до 10 000 м по одномодовому оптоволокну SM+, включая SFP-модули/трансиверы
Устройство
- Повышенная безопасность за счёт физического разделения компьютеров и рабочих мест
- Доступ к стандартным интерфейсам ПК без необходимости установки ПО
- Компактный корпус, оптимизированный для установки в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с сериями ControlCenter-Digital и ControlCenter-Compact (матричный режим), а также с другими конечными устройствами (режим удлинителя)
- Блок питания не входит в комплект
- Вариант DT: поддержка резервного питания через внутренний блок
- Вариант fanless: бесвентиляторная конструкция для тихой работы
Функции безопасности
- Загрузчик, ОС и прошивка объединены в Trusted Computing Platform с автоматической проверкой целостности при запуске
- Встроенный модуль TPM (Trusted Platform Module) защищает все данные доступа и конфигурации от несанкционированного вмешательства
- Консольные модули не хранят чувствительные данные (например, логины), исключая риск утечки при потере устройства
- Раннее выявление инцидентов и аномальной активности через Syslog, системы мониторинга и SNMP
- Гибкая система управления доступом и правами пользователей
- Поддержка активации режима защиты доступа (по умолчанию в матричных системах), при котором необходима авторизация перед подключением к источникам
- Интеграция с внешними каталогами: Active Directory, Radius, LDAP
- Настройка политики сложности паролей на уровне всей системы
- Конфигурируемые параметры входа: отображение условий использования, ограничение количества неудачных попыток входа и др.
- Автоматическое резервное копирование — по заданному расписанию, без необходимости ручного запуска
- Функция Freeze — при потере видеосигнала последнее изображение замораживается, отображается с цветной рамкой и таймером
- Двухфакторная аутентификация (2FA) включена по умолчанию: помимо пароля используется одноразовый код (TOTP)
- Возможность использовать встроенный сервер аутентификации или внешний
- Поддержка приложений-аутентификаторов и аппаратных токенов
- Максимальный уровень защиты — особенно актуально в критически важных ИТ-инфраструктурах
Функции управления
- Устройство готово к работе сразу после включения, не требует предварительной настройки
- Постоянная эмуляция клавиатуры и мыши для стабильной работы
- Поддержка специальных USB-HID устройств
- Управление через экранное меню OSD и горячие клавиши (мультиязычные)
- Настройка и обновление через HTML5-интерфейс Config Panel 21 (не требует Java)
- Поддержка DDC/CI для централизованного программного управления настройками монитора (например, яркостью)
Питание и установка
- Подключение внешнего источника питания 12 В или через систему G&D-MultiPower (централизованное и резервное питание)
- Возможность монтажа в 19” DeviceCarrier от G&D (1U или 3U)
Расширение системы
- Опция резервирования передачи (аналог UC/CON-2): функция может быть активирована программным ключом без дополнительного оборудования
- Компьютерные модули можно подключать к различным совместимым консольным модулям или KVM-коммутаторам
- Консольные модули могут переключаться между источниками вручную (горячими клавишами) или автоматически — в зависимости от конфигурации
- U2-модификации не поддерживают резервирование передачи, поскольку второй интерфейс используется для USB 2.0
- Совместимые с матрицей удлинители можно интегрировать в систему ControlCenter-Compact или ControlCenter-Digital даже позже — с возможностью распределённого доступа и повторного использования текущих компонентов
Характеристики:
| ОБЩИЕ — Группа продуктов | KVM-удлинители, KVM-матричные системы |
| ОБЩИЕ — Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ — USB-мышь | да |
| ВХОДНЫЕ ОПЦИИ — USB-клавиатура | да |
| ПЕРЕДАЧА — Количество каналов передачи | 2 |
| ПЕРЕДАЧА — Резервные каналы | отсутствуют |
| ПЕРЕДАЧА — Дальность передачи | до 10 000 м (9/125 мкм, OS1) |
| ПЕРЕДАЧА — Класс лазера | Класс 1 |
| ПЕРЕДАЧА — Тип интерфейса | LC-Duplex |
| ПЕРЕДАЧА — Длина волны | 1310 нм |
| ПЕРЕДАЧА — Компонент системы | консольный модуль |
| ПЕРЕДАЧА — Среда передачи | одномодовое оптоволокно SM+ |
| ПЕРЕДАЧА — Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД 1 — Количество каналов | 1 |
| ВИДЕОВЫХОД 1 — Формат | DisplayPort 1.1 (HBR) |
| ВИДЕОВЫХОД 1 — Глубина цвета | 24 бита |
| ВИДЕОВЫХОД 1 — Пиксельная частота | ~25–300 Мпикс/с |
| ВИДЕОВЫХОД 1 — Вертикальная частота | 24–120 Гц |
| ВИДЕОВЫХОД 1 — Горизонтальная частота | 25–185 кГц |
| ВИДЕОВЫХОД 1 — Разрешения | 4096×2160 (30/25/24 Гц) 3840×2160 (30/25/24 Гц) 2560×1600 (60 Гц) 2048×2048 (60 Гц) 1920×1200 / 1080 (60 Гц) |
| ВИДЕОВЫХОД 1 — Дополнительно | поддержка других стандартных разрешений VESA и CTA |
| ВИДЕОВЫХОД 1 — Стандарты | DDC/CI, EDID |
| ВИДЕОВЫХОД 2 — Количество каналов | 1 |
| ВИДЕОВЫХОД 2 — Формат | DisplayPort 1.1 (HBR) |
| ВИДЕОВЫХОД 2 — Глубина цвета | 24 бита |
| ВИДЕОВЫХОД 2 — Кодировка | RGB 4:4:4 (24 bpp / 8 bpc) |
| ВИДЕОВЫХОД 2 — Пиксельная частота | ~25–300 Мпикс/с |
| ВИДЕОВЫХОД 2 — Частоты | аналогично первому выходу |
| ВИДЕОВЫХОД 2 — Стандарты | DDC/CI, EDID |
| АУДИО — Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| АУДИО — Разрешение | 24 / 20 / 16 бит |
| АУДИО — Частота дискретизации | до 192 кГц |
| АУДИО — Поддержка | цифровое встроенное аудио |
| АУДИО 2 — Тип передачи | стерео, прозрачная |
| АУДИО 2 — Разрешение | 24-битное цифровое |
| АУДИО 2 — Частота дискретизации | до 96 кГц |
| АУДИО 2 — Пропускная способность | 22 кГц |
| АУДИО 2 — Поддержка | аналоговое аудио |
| USB 2 — Отдельный порт передачи USB | да |
| USB 2 — Спецификация | USB 2.0 |
| USB 2 — Среда | оптоволокно SM |
| USB 2 — Скорость | 480 Мбит/с (Hi-Speed) |
| USB 2 — Дальность | до 5000 м |
| USB 2 — Выходная мощность | 500 мА (HighPower) |
| USB 2 — Поддержка классов | все |
| USB (встроенный канал) — Спецификация | USB 2.0 |
| USB (встроенный канал) — GenericUSB | 1 устройство |
| USB (встроенный канал) — Среда | встроенная |
| USB (встроенный канал) — Скорость | 25 Мбит/с (Full Speed) |
| USB (встроенный канал) — Классы | MSC / UMS, HID, смарт-карты |
| СЕРИАЛЬНЫЙ ПОРТ — Стандарт | RS-232 |
| СЕРИАЛЬНЫЙ ПОРТ — Прозрачная передача | да |
| СЕРИАЛЬНЫЙ ПОРТ — Скорость | 115200 бод |
| СЕРИАЛЬНЫЙ ПОРТ — Сигналы | TxD, RxD, RTS, CTS, GND, 5V |
| СЕТЬ — Среда | Cat. 5 / Cat. 6 / Cat. 7 |
| СЕТЬ — Скорость | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ — Обновление ПО | через ConfigPanel (по сети) |
| ОБСЛУЖИВАНИЕ — Сервисный порт | 115200 бод (8/N/1) |
| КОРПУС — Материал | анодированный алюминий |
| КОРПУС — Размеры | ~170 × 40 × 184 мм |
| КОРПУС — Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — Температура | 5–45 °C |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — Влажность | 20–80 %, без конденсации |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — Область применения | внутри помещений |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — Макс. высота | до 3048 м |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — Температура хранения | –20…60 °C |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — Влажность хранения | 15–85 %, без конденсации |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — MTBF | 200 000 ч при 25 °C |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ — Примечание | 5–35 °C при установке в DeviceCarrier |
| СООТВЕТСТВИЕ — Стандарты | FCC, TAA, EAC, RoHS, WEEE (DE30763240), REACH, CE, UKCA |
| ПИТАНИЕ — Входное напряжение | 12 В DC |
| ПИТАНИЕ — Потребляемый ток | 2 A |
| АЛЬТЕРНАТИВНОЕ ПИТАНИЕ — Напряжение | 100–240 В AC |
| АЛЬТЕРНАТИВНОЕ ПИТАНИЕ — Частота | 50–60 Гц |
| АЛЬТЕРНАТИВНОЕ ПИТАНИЕ — Потребляемый ток | 0.4–0.5 A |
