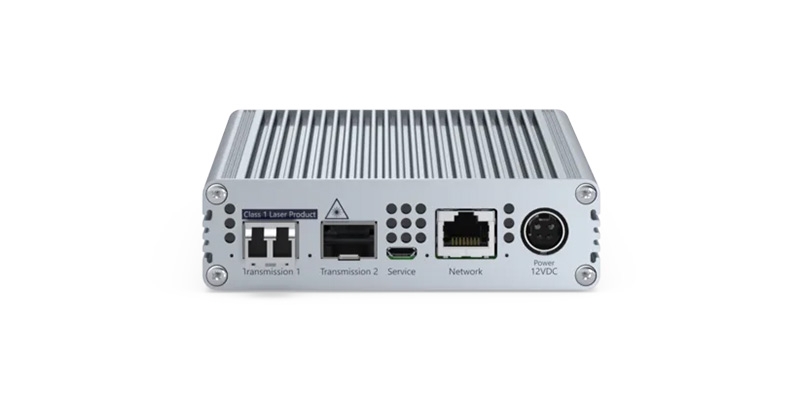

VisionXS-CON-F(S+)-DP-HR-DH-U2
- Бренд: Guntermann & Drunck
- Модель: A1120538
VisionXS-CON-F(S+)-DP-HR-DH-U2 — это консольный модуль из серии KVM-удлинителей VisionXS-DP-HR, предназначенный для работы в составе матричных систем. Устройство обеспечивает удалённую передачу сигналов клавиатуры, мыши и двух независимых видеоканалов (DualHead), а также аудио и USB-периферии по выделенному соединению — через витую пару или одномодовое оптоволокно — на расстояние до 10 000 метров.
Система включает два канала передачи, что позволяет одновременно и независимо обрабатывать видеосигналы и данные USB 2.0, обеспечивая максимальную производительность и стабильность. Это особенно важно при подключении высокоскоростных периферийных устройств и работе с двумя мониторами.
Комплекс состоит из двух компонентов: компьютерного модуля (CPU) и консольного модуля (CON), которые обеспечивают практически мгновенный отклик при управлении удалёнными компьютерами — как в режиме point-to-point, так и в составе KVM-матрицы.
Модель поддерживает интерфейс DisplayPort 1.1, позволяя передавать изображение в разрешении до 2560 × 1600 при 60 Гц или 4096 × 2160 при 30 Гц на каждом видеовыходе. Общая пиксельная частота может достигать 600 Мпикс/с, при этом каждый канал обрабатывает до 300 Мпикс/с.
Высокое качество видеопередачи обеспечивается благодаря фирменной технологии bluedec™ — усовершенствованной многокаскадной системе сжатия без потерь от G&D. Она гарантирует передачу изображения с точностью до пикселя и практически без задержек, что критично для профессиональных и промышленных приложений.
Модификация U2 включает выделенный канал для высокоскоростной передачи USB 2.0, обеспечивающий поддержку всех USB-классов (включая HID, SmartCard и устройства хранения данных). Это позволяет использовать модуль с профессиональной периферией без потери скорости и стабильности работы.
Особенности:
- Видео
- bluedec™ — усовершенствованная многоступенчатая технология сжатия, обеспечивающая высокое качество изображения и практически полное отсутствие задержки при передаче.
- Обеспечивает точную передачу изображения до пикселя при эффективном использовании пропускной способности.
- Конечные устройства можно гибко комбинировать между собой, даже если они обрабатывают различные видеосигналы (технология Mix & Match).
- Поддержка использования данных EDID с монитора рабочего места.
- Гибкая настройка EDID-профилей для оптимизации параметров отображения.
- Поддерживаемые разрешения:
- до 2560 × 1600 @ 60 Гц
- до 4096 × 2160 @ 30 Гц
- DualHead (DH) — модификация, позволяющая передавать два независимых видеосигнала по одной линии. Оба канала поддерживают встроенное аудио.
- Общая гарантированная пиксельная частота: до 600 Мпикс/с
- Каждый канал: до 300 Мпикс/с
- Превышение лимита может привести к снижению качества изображения.
- Сигналы
- Встроенное стерео-аудио (DisplayPort Digital, 2-канальный LPCM, AC3, DTS, до 192 кГц)
- Поддержка GenericUSB для USB-классов: HID (устройства ввода), SmartCard, накопители
- Возможность подключения GenericUSB-устройства через консольный модуль, при условии поддержки со стороны обеих сторон
- USB 2.0 с высокой скоростью по отдельной линии (прозрачная передача, поддержка всех USB-классов)
- Передача
- Расстояние передачи — до 10 000 м по оптоволокну singlemode+, включая модули передачи / SFP-трансиверы
- Устройство
- Повышенная безопасность за счёт физического разделения компьютеров и рабочих мест
- Доступ к стандартным интерфейсам ПК без установки дополнительного ПО
- Компактная конструкция для экономии пространства при установке в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с ControlCenter-Digital и ControlCenter-Compact (матрица) и другими конечными устройствами (режим удлинителя)
- Блок питания не входит в комплект поставки
- Вариант DT: опциональное резервное питание через встроенный блок
- Вариант fanless: бесвентиляторная модель для бесшумной работы
- Функции безопасности
- Загрузчик, ОС и прошивка объединены в Trusted Computing Platform с автоматической проверкой целостности при запуске
- Встроенный модуль TPM (Trusted Platform Module) защищает все конфигурационные и доступные данные
- Консольные модули не хранят конфиденциальные данные, такие как логины
- Раннее выявление инцидентов через Syslog, систему мониторинга и SNMP
- Гибкое управление правами доступа и пользователями
- Поддержка режима ограниченного доступа (в матричных системах по умолчанию): обязательная аутентификация перед доступом
- Интеграция с внешними системами каталогов: Active Directory, Radius, LDAP
- Возможность настройки сложности паролей на уровне всей системы
- Параметры входа: отображение условий использования, ограничение попыток и др.
- Автоматическое резервное копирование — по расписанию, без ручного вмешательства
- Функция Freeze: при потере сигнала последнее изображение замораживается с рамкой и таймером
- 2FA (двухфакторная аутентификация) встроена по умолчанию: пароль + одноразовый код (TOTP)
- Поддержка встроенного или внешнего сервера аутентификации, приложений-аутентификаторов и аппаратных токенов
- Повышенный уровень безопасности — особенно актуально в критичных ИТ-средах
- Функции управления
- Устройство готово к работе «из коробки», без дополнительной настройки
- Постоянная эмуляция клавиатуры/мыши для стабильности
- Совместимость со специализированными USB-HID устройствами
- Управление через многоязычное OSD-меню и горячие клавиши
- Конфигурация и обновление через HTML5-интерфейс Config Panel 21 (без Java)
- Поддержка DDC/CI — централизованное ПО-управление параметрами монитора (яркость и др.)
- Питание и установка
- Питание через внешний источник 12 В или систему G&D-MultiPower (централизованное, резервное)
- Монтаж в 19-дюймовый DeviceCarrier от G&D для VisionXS (1U или 3U)
- Расширение системы
- Поддержка опции резервирования передачи (аналог UC/CON-2) — активируется программно
- Компьютерные модули можно подключать к совместимым консольным модулям или KVM-матрицам
- Консольные модули могут переключаться между источниками вручную (по горячей клавише) или автоматически
- U2-варианты не поддерживают резервирование, т.к. второй интерфейс используется для USB 2.0
- Удлинители, совместимые с матрицей, можно интегрировать в систему ControlCenter-Compact или ControlCenter-Digital позже — с возможностью распределённого доступа и повторного использования компонентов
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| USB-мышь | да |
| USB-клавиатура | да |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | отсутствуют |
| Дальность передачи | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| Видеовыход 1: Количество видеоканалов | 1 |
| Видеовыход 1: Формат | DisplayPort 1.1 (HBR) |
| Видеовыход 1: Глубина цвета | 24 бита |
| Видеовыход 1: Пиксельная частота | ~25–300 Мпикс/с |
| Видеовыход 1: Вертикальная частота | 24–120 Гц |
| Видеовыход 1: Горизонтальная частота | 25–185 кГц |
| Видеовыход 1: Поддерживаемые разрешения | 4096×2160, 3840×2160, 2560×1600, 2048×2048, 1920×1200/1080 |
| Видеовыход 1: Стандарты | DDC/CI, EDID |
| Видеовыход 2: Количество видеоканалов | 1 |
| Видеовыход 2: Формат | DisplayPort 1.1 (HBR) |
| Видеовыход 2: Глубина цвета | 24 бита |
| Видеовыход 2: Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Видеовыход 2: Пиксельная частота | ~25–300 Мпикс/с |
| Видеовыход 2: Частоты | аналогична первому выходу |
| Видеовыход 2: Разрешения | аналогичны первому выходу |
| Видеовыход 2: Стандарты | DDC/CI, EDID |
| Аудио: Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Аудио: Разрешение | 24 / 20 / 16 бит |
| Аудио: Частота дискретизации | до 192 кГц |
| Аудио: Поддержка | цифровое встроенное аудио |
| USB 2 (отдельный канал): Порт | да |
| USB 2: Спецификация | USB 2.0 |
| USB 2: Среда передачи | одномодовое оптоволокно SM |
| USB 2: Скорость передачи | 480 Мбит/с (Hi-Speed) |
| USB 2: Дальность | до 5000 м |
| USB 2: Выходная мощность | 500 мА (HighPower) |
| USB 2: Поддержка всех классов USB | да |
| USB (встроенный): Спецификация | USB 2.0 |
| USB (встроенный): GenericUSB | 1 устройство |
| USB (встроенный): Среда | встроенная |
| USB (встроенный): Скорость | 25 Мбит/с (Full Speed) |
| USB (встроенный): Классы | MSC / UMS, HID, Смарт-карты |
| Сеть: Среды | Cat. 5 / 6 / 7 |
| Сеть: Скорость | 10 / 100 Мбит/с |
| Обслуживание: Обновление ПО | через ConfigPanel (по сети) |
| Обслуживание: Сервисный порт | 115200 бод (8/N/1) |
| Корпус: Материал | анодированный алюминий |
| Корпус: Размеры | ~109 × 31 × 184 мм |
| Корпус: Класс защиты | IP20 |
| Эксплуатация: Температура | 5–45 °C |
| Эксплуатация: Влажность | 20–80 %, без конденсации |
| Эксплуатация: Область | внутри помещений |
| Эксплуатация: Макс. высота | 3048 м |
| Хранение: Температура | –20…60 °C |
| Хранение: Влажность | 15–85 %, без конденсации |
| MTBF | 200 000 ч при 25 °C |
| Примечание | при установке в DeviceCarrier — 5–35 °C |
| Соответствие стандартам | FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| Питание: Входное напряжение | 12 В DC |
| Питание: Потребляемый ток | 2 A |
