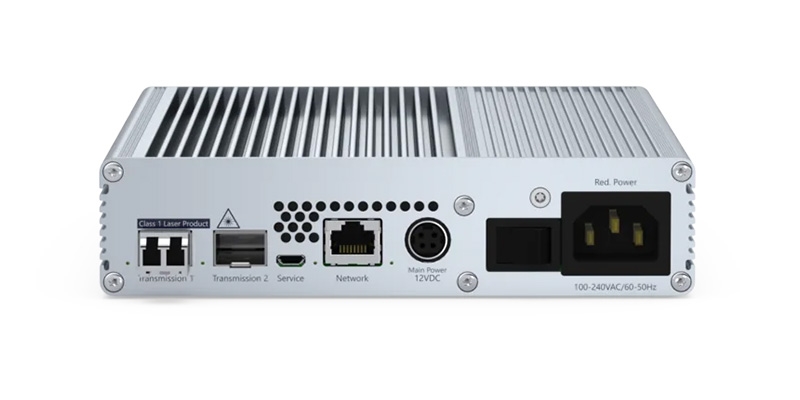

VisionXS-CON-F(S+)-DP-HR-DH-U2-DT
- Бренд: Guntermann & Drunck
- Модель: A1120539
VisionXS-CON-F(S+)-DP-HR-DH-U2-DT — консольный модуль из линейки KVM-удлинителей VisionXS-DP-HR, предназначенный для работы в составе матричных систем и в режиме point-to-point. Он обеспечивает удалённую передачу сигналов клавиатуры, мыши, двух независимых видеопотоков (DualHead), а также аудио и USB-данных через выделенное соединение по витой паре или одномодовому оптоволокну на расстояние до 10 000 метров.
Система включает два устройства — компьютерный модуль (CPU) и консольный модуль (CON), обеспечивающие управление удалёнными компьютерами с высокой точностью и минимальной задержкой, как в матричной инфраструктуре, так и при прямом подключении.
Модель поддерживает два независимых канала передачи — один предназначен для видеосигналов и встроенного аудио, второй — для высокоскоростной передачи данных USB 2.0. Такое разделение гарантирует стабильную работу устройства даже при высокой нагрузке и подключении ресурсоёмкой периферии.
Устройство оснащено интерфейсом DisplayPort 1.1, обеспечивающим вывод изображения с разрешением до 2560 × 1600 при 60 Гц или 4096 × 2160 при 30 Гц на каждом из двух видеовыходов. Общая пиксельная частота достигает 600 Мпикс/с, по 300 Мпикс/с на канал, что позволяет применять модуль в профессиональной визуализации и цифровом производстве.
Качество передачи обеспечивается технологией bluedec™ — многоступенчатой системой сжатия без потерь, разработанной G&D. Она позволяет добиться точной передачи изображения до пикселя и практически полной отсутствия задержек при оптимальном использовании полосы пропускания.
Модификация U2 включает отдельный канал для передачи USB 2.0 со скоростью до 480 Мбит/с и поддержкой всех классов USB-устройств (включая HID, SmartCard и накопители). Версия DT оснащена внутренним источником резервного питания, что повышает надёжность в критически важных средах.
Особенности:
- Видео
- bluedec™ — продвинутая многокаскадная технология сжатия, обеспечивающая наилучшее качество видео и практически полное отсутствие задержки.
- Позволяет передавать изображение с точностью до пикселя при эффективном использовании полосы пропускания.
- Поддержка Mix & Match — устройства можно комбинировать, даже если они обрабатывают разные видеосигналы.
- Поддержка считывания EDID с монитора на рабочем месте.
- Гибкие профили EDID для оптимизации настроек отображения.
- Поддерживаемые разрешения:
- до 2560 × 1600 при 60 Гц
- до 4096 × 2160 при 30 Гц
- DualHead (DH) — два видеосигнала по одной линии, поддержка встроенного аудио.
- Общая пиксельная частота: до 600 Мпикс/с, каждый канал — до 300 Мпикс/с.
- Превышение лимита может снизить качество изображения.
- Сигналы
- Встроенное стерео-аудио (2-канальный LPCM, AC3, DTS, до 192 кГц).
- GenericUSB — поддержка USB HID, SmartCard, накопителей.
- Работа GenericUSB через консольный модуль (при поддержке CPU и CON).
- USB 2.0 Hi-Speed — отдельный канал, прозрачная передача всех USB классов.
- Передача
- До 10 000 м по одномодовому оптоволокну SM+, включая SFP-модули.
- Устройство
- Физическое разделение рабочих мест и компьютеров.
- Доступ к интерфейсам ПК без установки ПО.
- Компактный корпус для установки в VisionXS DeviceCarrier (1U или 3U).
- Совместимость с ControlCenter-Digital и Compact, другими устройствами.
- Блок питания не включён.
- DT-вариант — резервное питание.
- Fanless-вариант — бесшумная эксплуатация.
- Функции безопасности
- Trusted Computing Platform с проверкой целостности при старте.
- TPM защищает данные конфигурации и доступа.
- CON-модули не хранят логины и пароли.
- Мониторинг событий: Syslog, SNMP и др.
- Гибкое управление пользователями и правами.
- Аутентификация перед подключением (в матрице по умолчанию).
- Интеграция с Active Directory, Radius, LDAP.
- Политики сложности паролей, настройки входа.
- Автоматическое резервное копирование.
- Freeze — сохранение последнего кадра при потере сигнала.
- 2FA — одноразовый код + пароль.
- Поддержка внутреннего/внешнего сервера, токенов, приложений.
- Функции управления
- Работает без предварительной настройки.
- Постоянная эмуляция клавиатуры/мыши.
- Совместимость с USB-HID устройствами.
- OSD-меню, горячие клавиши, мультиязычность.
- Обновление через HTML5-интерфейс Config Panel 21.
- Поддержка DDC/CI — настройка параметров монитора.
- Питание и установка
- Внешний блок 12 В или G&D-MultiPower.
- Монтаж в 19” DeviceCarrier от G&D (1U или 3U).
- Расширение системы
- Функция резервирования — активируется программно.
- CPU → CON или KVM-коммутаторы.
- CON может переключаться вручную или автоматически.
- U2 не поддерживает резервирование (канал занят USB 2.0).
- Совместим с ControlCenter-Compact / Digital — с возможностью расширения.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | отсутствуют |
| Дальность передачи | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД 1 | |
| Количество видеоканалов | 1 |
| Формат | DisplayPort 1.1 (HBR) |
| Глубина цвета | 24 бита |
| Пиксельная частота | ~25–300 Мпикс/с |
| Частоты | 24–120 Гц (вертикальная), 25–185 кГц (горизонтальная) |
| Примеры разрешений | 4096 × 2160 (30/25/24 Гц) 3840 × 2160 (30/25/24 Гц) 2560 × 1600 (60 Гц) 2048 × 2048 (60 Гц) 1920 × 1200 / 1080 (60 Гц) другие VESA/CTA разрешения |
| Стандарты | DDC/CI, EDID |
| ВИДЕОВЫХОД 2 | |
| Количество видеоканалов | 1 |
| Кодировка | RGB 4:4:4 (24 bpp / 8 bpc) |
| Остальные параметры | аналогичны первому видеовыходу |
| АУДИО | |
| Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрядность | 24 / 20 / 16 бит |
| Частота дискретизации | до 192 кГц |
| Поддержка | цифровое встроенное аудио |
| USB 2 (ОТДЕЛЬНЫЙ КАНАЛ) | |
| Порт | да |
| Среда | оптоволокно SM |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Макс. дальность | 5000 м |
| Выходная мощность | 500 мА (HighPower) |
| Поддержка USB-классов | все |
| USB (ВСТРОЕННЫЙ КАНАЛ) | |
| GenericUSB | 1 устройство |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы | MSC / UMS, HID, SmartCard |
| СЕТЬ | |
| Среда | Cat. 5 / 6 / 7 |
| Скорость передачи | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление прошивки | через ConfigPanel |
| Сервисный порт | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Размеры | ~170 × 40 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура | 5–45 °C |
| Влажность | 20–80 %, без конденсации |
| Область применения | внутри помещений |
| Высота | до 3048 м |
| Температура хранения | -20…60 °C |
| Влажность хранения | 15–85 %, без конденсации |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | |
| FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA | |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2 А |
| АЛЬТЕРНАТИВНОЕ ПИТАНИЕ | |
| Напряжение | 100–240 В AC |
| Частота | 50–60 Гц |
| Потребляемый ток | 0,4–0,5 А |
