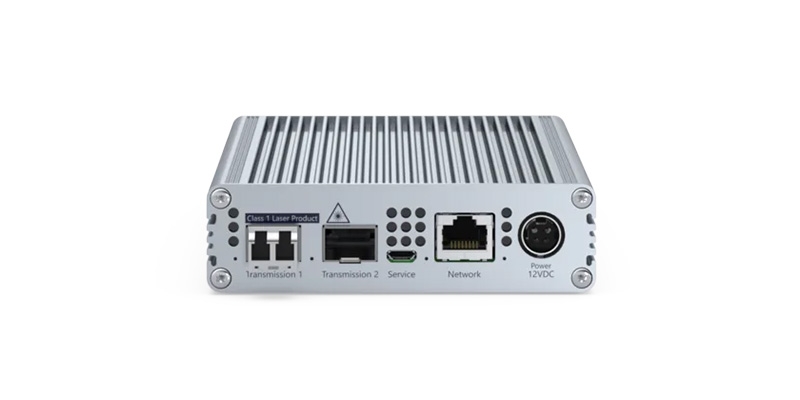

VisionXS-CON-F(S+)-DP-HR-U2
- Бренд: Guntermann & Drunck
- Модель: A1120540
VisionXS-CON-F(S+)-DP-HR-U2 — это консольный модуль из линейки высокопроизводительных KVM-удлинителей VisionXS-DP-HR, предназначенный для работы как в режиме point-to-point, так и в составе матричных KVM-систем. Он обеспечивает передачу сигналов клавиатуры, мыши, видео (DisplayPort 1.1), а также USB и аудио-данных через выделенное соединение — витую пару или одномодовое оптоволокно — на расстояние до 10 000 метров.
Передача данных осуществляется по двум независимым каналам: один используется для видео и управления (KVM), второй — для USB 2.0, что гарантирует стабильность соединения и высокую скорость при работе с периферийными устройствами.
Система состоит из двух модулей — компьютерного (CPU) и консольного (CON), обеспечивая управление удалёнными рабочими станциями практически без задержек. Поддержка DisplayPort 1.1 гарантирует вывод изображения в высоком разрешении до 2560 × 1600 при 60 Гц или 4096 × 2160 при 30 Гц, при этом видеосигнал обрабатывается с максимальной точностью.
Благодаря технологии bluedec™, разработанной G&D, видеопоток сжимается многокаскадно и без потерь, что обеспечивает безупречное качество изображения и минимальную задержку — критически важную для работы в режиме реального времени.
Версия U2 включает отдельный канал для передачи USB 2.0 на скорости до 480 Мбит/с с поддержкой всех классов устройств — от HID и SmartCard до накопителей. Это делает модуль подходящим для широкого спектра профессиональных периферийных решений.
Особенности:
- Видео
- bluedec™ — продвинутая многокаскадная технология сжатия, обеспечивающая наилучшее качество видео и практически полное отсутствие задержки. Этот метод позволяет передавать изображение с точностью до пикселя при эффективном использовании полосы пропускания.
- Конечные устройства можно гибко комбинировать между собой, даже если они обрабатывают различные видеосигналы (технология Mix & Match).
- Поддерживается использование данных EDID с монитора рабочего места.
- Гибкие профили EDID позволяют оптимизировать параметры отображения.
- Поддерживаемые разрешения:
- до 2560 × 1600 при 60 Гц
- до 4096 × 2160 при 30 Гц
- Сигналы
- Встроенное стерео-аудио (DisplayPort Digital, 2 канала LPCM, AC3, DTS, частота дискретизации до 192 кГц)
- Поддержка GenericUSB для классов USB: HID (устройства ввода), SmartCard и устройства хранения
- Возможность использования GenericUSB через консольный модуль — при условии, что и консольный, и компьютерный модули поддерживают такую функцию
- USB 2.0 с высокой скоростью — отдельная линия передачи, прозрачная передача, поддержка всех USB-классов
- Передача
- Дальность передачи — до 10 000 метров по оптоволокну singlemode+ с использованием модулей передачи / SFP-трансиверов
- Устройство
- Повышенная безопасность за счёт физического разделения рабочих мест и компьютеров
- Подключение к стандартным интерфейсам ПК без установки дополнительного ПО
- Компактный корпус, оптимизированный для установки в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с матричными системами ControlCenter-Digital и ControlCenter-Compact, а также с другими конечными устройствами (режим удлинителя)
- Блок питания не входит в комплект
- Вариант DT: поддержка резервного питания через внутренний блок
- Вариант fanless: бесвентиляторная модель для бесшумной работы
- Функции безопасности
- Загрузчик, ОС и прошивка образуют Trusted Computing Platform с автоматической проверкой целостности при запуске
- Встроенный TPM (Trusted Platform Module) защищает все данные доступа и конфигурации от взлома и внешнего вмешательства
- Консольные модули не хранят конфиденциальную информацию (например, логины), что исключает утечку данных при потере устройства
- Своевременное выявление инцидентов и аномальной активности с помощью Syslog, мониторинга и SNMP
- Полноценное управление пользователями и правами доступа
- Возможность включения защиты доступа (по умолчанию в матричных системах) с обязательной аутентификацией перед подключением к источнику
- Интеграция с внешними службами каталогов: Active Directory, Radius, LDAP
- Поддержка настройки сложности паролей на уровне всей системы
- Конфигурируемые параметры входа: отображение условий использования, ограничение числа неудачных попыток и т.д.
- Автоматическое резервное копирование по расписанию без необходимости ручного запуска
- Функция Freeze: при потере видеосигнала последнее изображение сохраняется, выделяется цветной рамкой и отображается таймер
- Двухфакторная аутентификация (2FA) включена по умолчанию: используется пароль и одноразовый код (TOTP)
- Возможность выбора между встроенным сервером аутентификации и внешним каталогом
- Поддержка приложений-аутентификаторов и аппаратных токенов
- Максимальный уровень безопасности — особенно важен в критически значимых ИТ-средах
- Функции управления
- Устройство готово к использованию «из коробки» — дополнительная конфигурация не требуется
- Постоянная эмуляция клавиатуры и мыши обеспечивает стабильность системы
- Совместимость со специализированными USB-HID устройствами
- Управление через многоязычное экранное меню (OSD) и горячие клавиши
- Настройка и обновление через многоязычный HTML5-интерфейс Config Panel 21 (без Java)
- Поддержка DDC/CI (Display Data Channel / Command Interface) для централизованного программного управления параметрами монитора, такими как яркость
- Питание устройства
- Внешнее питание через блок питания 12 В или централизованную систему G&D-MultiPower
- Возможность установки в 19-дюймовый DeviceCarrier G&D для VisionXS (1U или 3U)
- Расширение системы
- Поддержка функции резервирования передачи (аналог UC/CON-2), активируемой программным ключом, без дополнительного оборудования
- Модули CPU могут подключаться к совместимым консольным модулям или KVM-коммутаторам
- Модули CON могут переключаться между источниками вручную (по горячей клавише) или автоматически в зависимости от конфигурации
- Модификации U2 не поддерживают резервирование передачи, так как второй интерфейс используется для передачи данных USB 2.0
- Совместимые с матрицей удлинители могут быть интегрированы в систему ControlCenter-Compact или ControlCenter-Digital даже позже, обеспечивая гибкий распределённый доступ и повторное использование оборудования
Характеристики:
| ОБЩИЕ Группа продуктов |
KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ USB-мышь |
да |
| USB-клавиатура | да |
| ПЕРЕДАЧА Количество каналов передачи |
2 |
| Резервные каналы передачи | отсутствуют |
| Дальность передачи | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД Количество видеоканалов |
1 |
| Формат | DisplayPort 1.1 (HBR) |
| Глубина цвета | 24 бита |
| Пиксельная частота | примерно от 25 до 300 Мпикс/с |
| Вертикальная частота | от 24 до 120 Гц |
| Горизонтальная частота | от 25 до 185 кГц |
| Примеры разрешений | 4096×2160 (30/25/24 Гц), 3840×2160 (30/25/24 Гц), 2560×1600 (60 Гц), 2048×2048 (60 Гц), 1920×1200 / 1080 (60 Гц) |
| Поддержка стандартов | DDC/CI, EDID |
| АУДИО Тип передачи |
2-канальный LPCM, стерео, DTS, AC3 |
| Разрядность | 24 / 20 / 16 бит |
| Частота дискретизации | до 192 кГц |
| Поддержка | встроенное цифровое аудио |
| USB 2 (отдельный канал) Порт передачи USB |
да |
| Спецификация | USB 2.0 |
| Среда | одномодовое оптоволокно SM |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Макс. дальность | до 5000 м |
| Выходная мощность | 500 мА (HighPower) |
| Поддержка USB-классов | все |
| USB (встроенный канал) Спецификация |
USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда передачи | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | устройства хранения (MSC / UMS), HID, смарт-карты |
| СЕТЬ Среда |
Cat. 5 / Cat. 6 / Cat. 7 |
| Скорость передачи данных | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ Обновление прошивки |
через ConfigPanel (по сети) |
| Сервисный порт | 115200 бод (8/N/1) |
| КОРПУС Материал |
анодированный алюминий |
| Размеры (Ш × В × Г) | ~109 × 31 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ Рабочая температура |
от 5 до 45 °C |
| Влажность воздуха | 20–80 % (без конденсации) |
| Область применения | внутри помещений |
| Максимальная высота эксплуатации | до 3048 м над уровнем моря |
| Температура хранения | от -20 до 60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA |
| ПИТАНИЕ Входное напряжение |
12 В DC |
| Потребляемый ток | 1.9 A |
