VisionXS-CON-F(S+)-DP-UHR-U2
- Бренд: Guntermann & Drunck
- Модель: A1120552

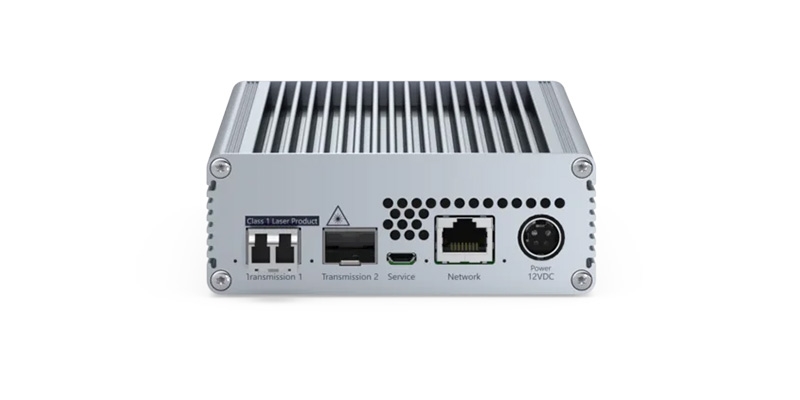

VisionXS-CON-F(S+)-DP-UHR-U2 — консольный модуль из линейки KVM-удлинителей VisionXS-DP-UHR, совместимый с матричными системами. Он обеспечивает передачу сигналов клавиатуры, мыши, видео (DisplayPort 1.2), USB и аудио по выделенному соединению — через витую пару или одномодовое оптоволокно — на расстояние до 10 000 метров.
Система использует два независимых канала передачи, что обеспечивает надёжную и высокоскоростную доставку мультимедийных и управляющих сигналов. Она состоит из двух модулей — компьютерного (CPU) и консольного (CON), что позволяет организовать удалённое управление компьютерами практически без задержек — как в режиме point-to-point, так и в составе KVM-матрицы.
Модель поддерживает стандарт DisplayPort 1.2 и обеспечивает передачу видео с ультравысоким разрешением — до 4096 × 2160 при 60 Гц или 5120 × 2160 при 50 Гц. Видеосигнал обрабатывается с пиксельной точностью, благодаря фирменной технологии bluedec™ — многоступенчатой компрессии без потерь от G&D, обеспечивающей точную цветопередачу и минимальную задержку.
Модификация U2 включает отдельный канал для высокоскоростной передачи USB 2.0 со скоростью до 480 Мбит/с, что позволяет подключать широкий спектр периферийных устройств — от устройств ввода до накопителей и SmartCard.
Особенности:
- Видео
- bluedec™ — усовершенствованная многокаскадная технология сжатия, обеспечивающая высокое качество изображения и практически полное отсутствие задержек.
- Гибкое комбинирование конечных устройств, даже при разных видеосигналах (Mix & Match).
- Поддержка EDID-данных с монитора рабочего места.
- Гибкие EDID-профили для оптимизации отображения.
- Поддерживаемые разрешения:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Сигналы
- Встроенное стерео-аудио (DisplayPort Digital, 2 канала LPCM, AC3, DTS)
- Поддержка GenericUSB (HID, SmartCard, накопители)
- GenericUSB доступен при поддержке обеими модулями (CON и CPU)
- USB 2.0 Hi-Speed — отдельная прозрачная линия передачи, поддержка всех USB-классов
- Передача
- Дальность — до 10 000 м по одномодовому оптоволокну SM+ с SFP-модулями
- Устройство
- Физическое разделение рабочих мест и компьютеров
- Доступ к стандартным интерфейсам без установки ПО
- Компактный корпус для установки в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с ControlCenter-Digital, ControlCenter-Compact и другими конечными устройствами
- Питание не входит в комплект
- DT-вариант — резервное питание через встроенный блок
- Fanless-вариант — бесшумная эксплуатация
- Функции безопасности
- Trusted Computing Platform: загрузчик, ОС, прошивка
- TPM-модуль защищает данные доступа и конфигурации
- Нет хранения логинов в консольных модулях
- Syslog, мониторинг, SNMP для раннего обнаружения инцидентов
- Пользовательское и правовое управление доступом
- Активация защиты доступа — обязательная аутентификация в матричном режиме
- Интеграция с Active Directory, Radius, LDAP
- Системная настройка сложности паролей
- Параметры входа: условия использования, лимит попыток
- Автоматическое резервное копирование по расписанию
- Freeze-функция — отображение последнего изображения при потере сигнала
- 2FA с TOTP — встроенная защита
- Выбор между внутренним и внешним сервером аутентификации
- Поддержка токенов и приложений-аутентификаторов
- Функции управления
- Работа "из коробки", без конфигурации
- Эмуляция клавиатуры и мыши
- Совместимость с USB-HID устройствами
- OSD-меню и горячие клавиши
- HTML5-интерфейс “Config Panel 21” (без Java)
- Поддержка DDC/CI для управления яркостью монитора
- Питание
- 12 В внешний блок или G&D-MultiPower (централизованное питание)
- Монтаж
- Установка в 19” DeviceCarrier от G&D (1U или 3U)
- Расширение системы
- Резервная передача (UC/CON-2) — активируется программно
- Совместимость CPU и CON с другими модулями и KVM-матрицами
- Переключение источников вручную или автоматически
- U2-варианты не поддерживают резервирование (используется для USB 2.0)
- Интеграция в ControlCenter-Compact или Digital возможна позднее
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| USB-мышь | да |
| USB-клавиатура | да |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | отсутствуют |
| Дальность передачи | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент матричной системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | DisplayPort 1.2 (LBR, HBR, HBR2, SST) |
| Глубина цвета | 24 бита |
| Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Пиксельная частота | от 25 до 600 Мпикс/с |
| Вертикальная частота | от 24 до 240 Гц |
| Горизонтальная частота | от 25 до 295 кГц |
| Примеры разрешений | 5120×2160 @ 50Гц, 5120×1440 @ 60Гц, 4096×2160 @ 60Гц, 3840×2160 @ 60Гц, 2560×1600 @ 60Гц, 2560×1440 @ 144Гц, 2048×2048 @ 60Гц, 1920×1200 @ 60Гц, 1920×1080 @ 240Гц, 1920×1080 @ 60Гц |
| Поддержка стандартов | DDC/CI, EDID |
| Тип передачи аудио | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрядность | 24 / 20 / 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | встроенное цифровое аудио |
| USB 2 (отдельный канал) | есть |
| Спецификация USB 2 | USB 2.0 |
| Среда передачи USB 2 | одномодовое оптоволокно SM |
| Скорость передачи USB 2 | 480 Мбит/с (Hi-Speed) |
| Макс. расстояние USB 2 | до 5000 м |
| Выходная мощность USB 2 | 500 мА (HighPower) |
| Поддержка всех классов USB | да |
| GenericUSB поддержка | 1 устройство |
| Скорость встроенного USB | 25 Мбит/с (Full Speed) |
| Классы USB | MSC / UMS, HID, SmartCard |
| Сеть | Cat. 5 / Cat. 6 / Cat. 7 |
| Скорость сети | 10 / 100 Мбит/с |
| Обновление ПО | через ConfigPanel (по сети) |
| Сервисный порт | 115200 бод (8/N/1) |
| Материал корпуса | анодированный алюминий |
| Размеры | ~109 × 40 × 184 мм |
| Класс защиты | IP20 |
| Рабочая температура | от 5 до 45 °C |
| Влажность эксплуатации | 20–80 % (без конденсации) |
| Область применения | внутренние помещения |
| Макс. высота | до 3048 м |
| Температура хранения | от -20 до 60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| Соответствие стандартам | FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA |
| Питание | 12 В DC |
| Потребляемый ток | 2,9 А |
