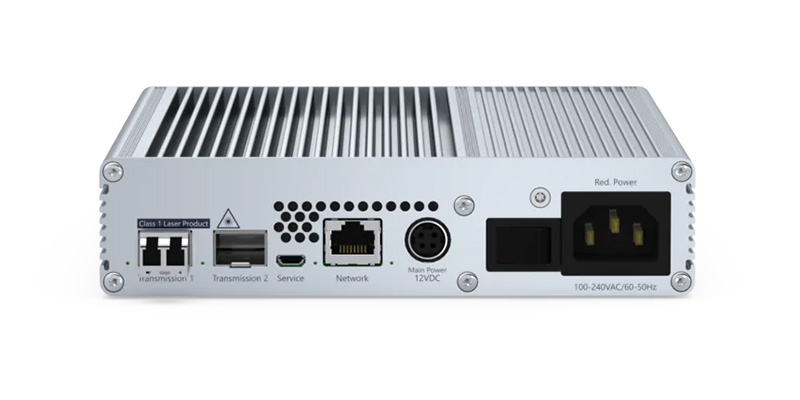

VisionXS-CON-F(S+)-DP-UHR-U2-DT
- Бренд: Guntermann & Drunck
- Модель: A1120553
VisionXS-CON-F(S+)-DP-UHR-U2-DT — консольный модуль из серии KVM-удлинителей VisionXS-DP-UHR, разработанный для работы как в режиме point-to-point, так и в составе матричных KVM-систем. Устройство обеспечивает удалённую передачу сигналов клавиатуры, мыши, видео (DisplayPort 1.2), USB и аудио по выделенному каналу связи — через витую пару или одномодовое оптоволокно — на расстояние до 10 000 метров.
Система включает два модуля: компьютерный (CPU) и консольный (CON), которые обеспечивают управление удалённым компьютером с минимальной задержкой в реальном времени — как в удлинённой, так и в матричной архитектуре.
Два канала передачи гарантируют надёжную и высокопроизводительную доставку данных, обеспечивая стабильную работу в сложных и нагруженных ИТ-инфраструктурах.
Модель поддерживает интерфейс DisplayPort 1.2, обеспечивая передачу видео с ультравысоким разрешением до 4096 × 2160 при 60 Гц или 5120 × 2160 при 50 Гц. Видеосигнал обрабатывается с пиксельной точностью благодаря технологии bluedec™ — фирменной многоступенчатой компрессии без потерь от G&D, которая обеспечивает отличную синхронизацию руки и глаза и эффективное использование полосы пропускания.
Модификация U2 предусматривает выделенный канал передачи USB 2.0 (до 480 Мбит/с) с поддержкой всех USB-классов устройств — от HID и SmartCard до накопителей. А версия DT дополнительно оснащена встроенным резервным источником питания, что обеспечивает повышенную отказоустойчивость в критичных ИТ-инфраструктурах.
Особенности:
- Видео
- bluedec™ — усовершенствованная многокаскадная технология сжатия, обеспечивающая высокое качество изображения и практически полное отсутствие задержки. Она позволяет передавать видео с пиксельной точностью при эффективном использовании полосы пропускания.
- Конечные устройства можно свободно комбинировать между собой, даже если они обрабатывают разные видеосигналы (технология Mix & Match).
- Поддерживается использование EDID-данных с монитора рабочего места.
- Гибкие профили EDID позволяют оптимизировать параметры отображения.
- Поддерживаемые разрешения:
- до 5120 × 2160 при 50 Гц
- до 5120 × 1440 при 60 Гц
- до 4096 × 2160 при 60 Гц
- до 2560 × 1440 при 144 Гц
- до 1920 × 1080 при 240 Гц
- Сигналы
- Встроенное стерео-аудио (DisplayPort Digital, 2 канала LPCM, AC3, DTS)
- Поддержка GenericUSB для USB-классов: HID, SmartCard и устройства хранения
- Возможность использования GenericUSB-устройства через консольный модуль (при условии поддержки и со стороны CON, и CPU)
- Поддержка USB 2.0 Hi-Speed — отдельная линия, прозрачная передача всех USB-классов
- Передача
- Расстояние передачи — до 10 000 м по одномодовому оптоволокну SM+, включая SFP-модули/трансиверы
- Устройство
- Повышенная безопасность благодаря физическому разделению рабочих мест и компьютеров
- Доступ к стандартным интерфейсам компьютера без установки дополнительного ПО
- Компактный корпус, оптимизированный для монтажа в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с системами ControlCenter-Digital и ControlCenter-Compact (матричный режим) и другими конечными устройствами (режим удлинителя)
- Блок питания не входит в комплект
- Вариант DT: встроенный резервный источник питания
- Вариант fanless: бесшумная модель без вентилятора
- Безопасность
- Загрузчик, ОС и прошивка образуют Trusted Computing Platform с авто-проверкой целостности
- TPM-модуль защищает данные и конфигурации
- Консольные модули не хранят логины и другие конфиденциальные данные
- Мониторинг активности через Syslog, SNMP и систему событий
- Гибкое управление правами доступа и пользователями
- Поддержка аутентификации перед подключением (в матричных системах — по умолчанию)
- Интеграция с Active Directory, Radius, LDAP
- Настройка политики паролей и параметров входа
- Автоматическое резервное копирование
- Freeze-функция: при потере сигнала — отображение последнего кадра с рамкой и таймером
- 2FA: двухфакторная аутентификация (TOTP), с выбором между встроенным и внешним сервером
- Управление
- Готово к работе "из коробки"
- Постоянная эмуляция клавиатуры и мыши
- Поддержка специализированных USB-HID устройств
- Управление через многоязычное OSD и горячие клавиши
- Настройка и обновление через Config Panel 21 (HTML5, без Java)
- Поддержка DDC/CI — централизованное управление настройками монитора (яркость и др.)
- Питание
- Внешний источник питания 12 В или система G&D-MultiPower (централизованное и резервное питание)
- Монтаж
- Установка в DeviceCarrier G&D 19” (1U или 3U)
- Расширение системы
- Поддержка функции резервной передачи (аналог UC/CON-2), активируемой программно
- Подключение к совместимым модулям CON/CPU или KVM-коммутаторам
- Переключение источников: вручную (по горячей клавише) или автоматически
- U2-варианты не поддерживают резервирование передачи, так как второй интерфейс используется для USB 2.0
- Совместимые удлинители можно интегрировать в систему ControlCenter-Compact/Digital даже на позднем этапе — с сохранением компонентов и гибким доступом
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | отсутствуют |
| Дальность | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент матричной системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| ВЫВОД ВИДЕО | |
| Количество видеоканалов | 1 |
| Формат | DisplayPort 1.2 (LBR, HBR, HBR2, SST) |
| Глубина цвета | 24 бита |
| Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Пиксельная частота | ~25–600 Мпикс/с |
| Частота вертикальная | 24–240 Гц |
| Частота горизонтальная | 25–295 кГц |
| Примеры разрешений | 5120 × 2160 @ 50 Гц 5120 × 1440 @ 60 Гц 4096 × 2160 @ 60 Гц 3840 × 2160 @ 60 Гц 2560 × 1600 @ 60 Гц 2560 × 1440 @ 144 Гц 2048 × 2048 @ 60 Гц 1920 × 1200 @ 60 Гц 1920 × 1080 @ 240/60 Гц |
| Поддерживаемые стандарты | DDC/CI, EDID |
| АУДИО | |
| Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрядность | 24 / 20 / 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка | встроенное цифровое аудио |
| USB 2 (ОТДЕЛЬНЫЙ КАНАЛ) | |
| Порт передачи | да |
| Спецификация | USB 2.0 |
| Среда | одномодовое оптоволокно SM |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Макс. расстояние | до 5000 м |
| Выходная мощность | 500 мА (HighPower) |
| Поддержка всех классов USB | да |
| USB (ВСТРОЕННЫЙ КАНАЛ) | |
| Спецификация | USB 2.0 |
| GenericUSB | 1 устройство |
| Среда | встроенная |
| Скорость | 25 Мбит/с (Full Speed) |
| Классы USB | Устройства хранения (MSC / UMS) Устройства ввода (HID) SmartCard |
| СЕТЬ | |
| Среда | Cat. 5 / Cat. 6 / Cat. 7 |
| Скорость передачи | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление ПО | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Размеры (Ш×В×Г) | ~170 × 40 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура | от 5 до 45 °C |
| Влажность воздуха | 20–80 % (без конденсации) |
| Область применения | внутренние помещения |
| Максимальная высота | до 3048 м |
| Температура хранения | от -20 до 60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | |
| FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA | |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2,9 А |
| АЛЬТЕРНАТИВНОЕ ПИТАНИЕ | |
| Напряжение | 100–240 В AC |
| Частота | 50–60 Гц |
| Потребляемый ток | 0,7–0,4 А |
