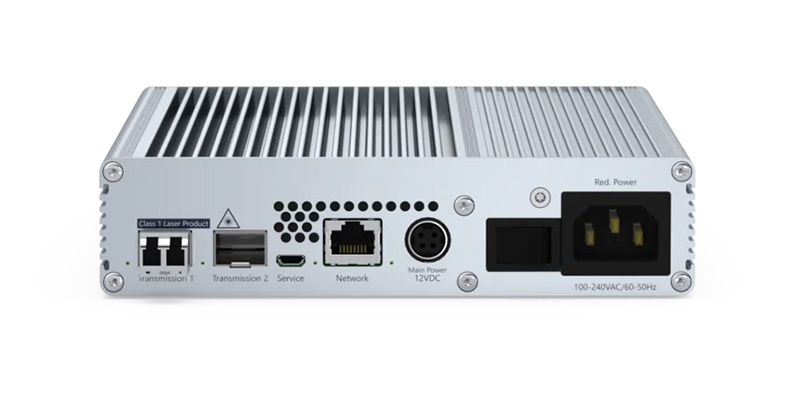

VisionXS-CON-F(S+)-DVI-I-AR-U2-DT
- Бренд: Guntermann & Drunck
- Модель: A1120583
VisionXS-CON-F(S+)-DVI-I-AR-U2-DT — консольный модуль из линейки KVM-удлинителей VisionXS-DVI-I, предназначенный для удалённого подключения периферии в системах типа точка-точка или в составе распределённой KVM-матрицы. Устройство передаёт сигналы клавиатуры, мыши, видео (DVI-I), USB и аналогового аудио по двум выделенным каналам передачи — через витую пару или одномодовое оптоволокно (SM+) на расстояние до 10 000 метров.
Решение состоит из двух модулей — компьютерного (CPU) и консольного (CON) — и обеспечивает практически мгновенный отклик при управлении удалёнными машинами.
Модель поддерживает интерфейс SingleLink DVI-I, благодаря чему возможна передача как цифровых, так и аналоговых видеосигналов с разрешением до 1920 × 1200 при 60 Гц. За точность и качество изображения отвечает технология bluedec™ — запатентованная G&D многоступенчатая система компрессии без потерь, обеспечивающая высокую чёткость картинки, точную цветопередачу и минимальную задержку.
Модификация AR добавляет прозрачную передачу аналогового стерео-аудио. Версия U2 использует второй выделенный канал для высокоскоростной передачи USB 2.0 (до 480 Мбит/с) с поддержкой всех USB-классов устройств — от HID до внешних накопителей. Опция DT предусматривает встроенный резервный источник питания, повышающий устойчивость системы в условиях критически важных инфраструктур.
Особенности:
- Видео
- bluedec™ — усовершенствованная многоступенчатая технология сжатия, обеспечивающая высочайшее качество изображения и практически полное отсутствие задержек. Этот метод позволяет передавать видеосигнал с пиксельной точностью при эффективном использовании полосы пропускания.
- Возможность свободной комбинации устройств, даже при работе с различными видеосигналами (технология Mix & Match)
- Поддержка использования EDID-данных с рабочего монитора
- Гибкие профили EDID для оптимизации параметров монитора
- Максимальное поддерживаемое разрешение:
- до 1920 × 1200 при 60 Гц
- до 1280 × 1024 при 85 Гц
- Сигналы
- Прозрачная передача аналогового стерео-аудио
- Прозрачная передача по интерфейсу RS-232 (до 115200 бод)
- Поддержка GenericUSB для USB-классов: HID, SmartCard, накопители
- Возможность подключения GenericUSB-устройства через консольный модуль (при наличии поддержки и на стороне CON, и CPU)
- Отдельный USB 2.0-канал (Hi-Speed), прозрачная передача, поддержка всех классов USB
- Передача
- Расстояние передачи — до 10 000 м по одномодовому оптоволокну (SM+), включая SFP-модули и трансиверы
- Устройство
- Повышенная безопасность за счёт физического разделения рабочих мест и компьютеров
- Доступ к стандартным интерфейсам ПК без необходимости установки ПО
- Компактный корпус для установки в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с ControlCenter-Digital и ControlCenter-Compact (матричный режим), а также другими конечными устройствами (удлинитель)
- Блок питания в комплект не входит
- Версия DT — встроенный резервный источник питания
- Версия fanless — бесшумная конструкция без вентилятора
- Функции безопасности
- Загрузчик, ОС и прошивка объединены в Trusted Computing Platform с автоматической проверкой целостности
- TPM-модуль защищает данные и настройки от стороннего вмешательства
- Консольные модули не хранят логины и пароли
- Мониторинг и раннее выявление инцидентов через Syslog, SNMP и систему событий
- Гибкое управление пользователями и правами доступа
- Обязательная аутентификация перед доступом к компьютеру (по умолчанию в матричных системах)
- Поддержка внешних каталогов: Active Directory, Radius, LDAP
- Поддержка и настройка политики сложности паролей
- Гибкие настройки входа: условия использования, ограничение количества попыток
- Автоматическое резервное копирование
- Freeze-функция: при потере видеосигнала отображается последний кадр с цветной рамкой и таймером
- 2FA (двухфакторная аутентификация) включена по умолчанию: используется временный одноразовый код (TOTP)
- Возможность выбора между встроенным сервером аутентификации и внешними службами
- Поддержка приложений-аутентификаторов и аппаратных токенов
- Функции управления
- Готов к работе «из коробки», не требует предварительной настройки
- Постоянная эмуляция клавиатуры и мыши
- Поддержка специальных USB-HID устройств
- Управление через экранное меню (OSD) и горячие клавиши
- Настройка и обновление через HTML5-интерфейс Config Panel 21 (без Java)
- Поддержка DDC/CI для централизованного управления настройками монитора (яркость и др.)
- Питание
- Подключение к внешнему источнику питания 12 В или к системе G&D-MultiPower
- Монтаж в 19” DeviceCarrier от G&D (1U или 3U)
- Расширение системы
- Поддержка резервной передачи (Transm. Redundancy Option, аналог UC/CON-2) — активация программным ключом
- Модули CPU могут подключаться к модулям CON или KVM-коммутаторам
- Модули CON могут переключаться между источниками вручную (по горячей клавише) или автоматически
- Варианты U2 не поддерживают резервирование, поскольку второй интерфейс используется для USB 2.0
- Совместимые с матрицей удлинители можно интегрировать в систему ControlCenter-Compact или ControlCenter-Digital даже на позднем этапе — с сохранением всех компонентов и гибкостью распределённого доступа
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| USB-мышь | да |
| USB-клавиатура | да |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | отсутствуют |
| Дальность | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матрицы | консольный модуль |
| Среда передачи | одномодовое волокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | Singlelink DVI |
| Глубина цвета | 24 бита |
| Пиксельная частота | примерно от 25 до 165 МГц |
| Частота по вертикали | от 24 до 120 Гц |
| Частота по горизонтали | от 25 до 135 кГц |
| Примеры поддерживаемых разрешений | 1920×1200@60Гц, 1920×1080@60Гц, 1600×1200@60Гц, 1280×1024@85Гц, 1280×1024@60Гц |
| Поддерживаемые стандарты | DDC/CI, DDC |
| Тип аудио передачи | стерео, прозрачная |
| Разрядность | 24 бита (цифровая) |
| Частота дискретизации | до 96 кГц |
| Полоса пропускания | 22 кГц |
| Поддержка | аналоговое аудио |
| USB 2 (отдельный канал) | да, USB 2.0, SM, 480 Мбит/с, до 5000 м, 500 мА, все классы |
| USB (встроенный канал) | USB 2.0, 25 Мбит/с, поддержка MSC/UMS, HID, SmartCard |
| Серийный порт | RS-232, прозрачная передача, 115200 бод, сигналы: TxD, RxD, RTS, CTS, GND, 5V |
| Сеть | Cat.5/6/7, 10/100 Мбит/с |
| Обновление | через ConfigPanel (по сети) |
| Сервисный порт | 115200 бод (8/N/1) |
| Материал корпуса | анодированный алюминий |
| Размеры | ~170 × 40 × 184 мм |
| Класс защиты | IP20 |
| Рабочая температура | 5–45 °C |
| Влажность воздуха | 20–80 % (без конденсации) |
| Область применения | внутри помещений |
| Максимальная высота | до 3048 м над уровнем моря |
| Температура хранения | от -20 до 60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| Соответствие стандартам | FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| Питание | 12 В DC, потребляемый ток: 1,8 А |
| Альтернативное питание | 100–240 В AC, 50–60 Гц, 0,3–0,5 А |
