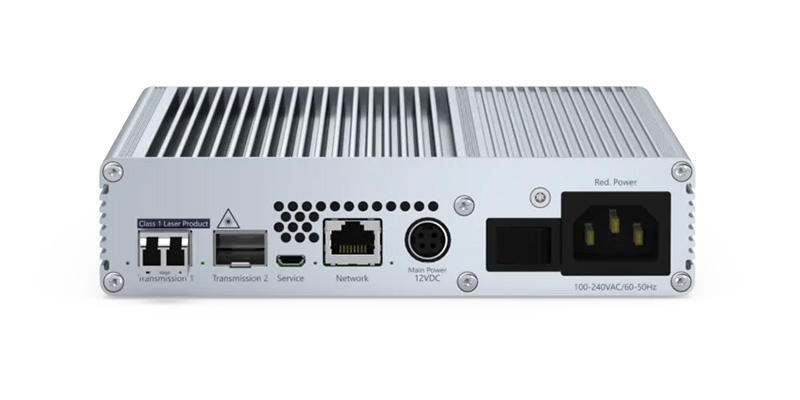

VisionXS-CON-F(S+)-DVI-I-U-DT
- Бренд: Guntermann & Drunck
- Модель: A1120589
VisionXS-CON-F(S+)-DVI-I-U-DT — консольный модуль из серии KVM-удлинителей VisionXS-DVI-I, разработанный для работы как в режиме point-to-point, так и в составе масштабируемых KVM-матричных систем. Устройство передаёт сигналы клавиатуры, мыши, видео (DVI-I), USB и других периферийных данных по одному выделенному каналу передачи — через витую пару или оптоволоконное соединение (SM+) — на расстояние до 10 000 метров.
Система состоит из двух модулей — компьютерного (CPU) и консольного (CON), что обеспечивает стабильную и практически мгновенную работу с удалёнными компьютерами независимо от топологии подключения.
Модель поддерживает интерфейс SingleLink DVI-I, обеспечивая передачу как цифровых, так и аналоговых видеосигналов с разрешением до 1920 × 1200 при 60 Гц. Обработка видеопотока осуществляется с пиксельной точностью благодаря технологии bluedec™ — фирменной многокаскадной системе сжатия без потерь от G&D, обеспечивающей высокую чёткость и синхронизацию «глаз-рука» даже при интенсивной визуальной нагрузке.
Модификация U поддерживает встроенный GenericUSB-канал для подключения HID-устройств, SmartCard и USB-накопителей. А версия DT оснащена встроенным резервным источником питания, что гарантирует отказоустойчивость и бесперебойную работу даже в условиях критически важных ИТ-инфраструктур.
Особенности:
- bluedec™ — усовершенствованная многокаскадная технология сжатия, обеспечивающая наилучшее качество изображения и практически полное отсутствие задержек. Этот метод позволяет передавать видеосигнал с пиксельной точностью при эффективном использовании полосы пропускания.
- Конечные устройства можно гибко комбинировать между собой, даже если они обрабатывают разные видеосигналы (технология Mix & Match).
- Поддерживается использование EDID-данных с монитора рабочего места.
- Гибкие профили EDID позволяют оптимизировать параметры отображения.
Максимальное разрешение:
- до 1920 × 1200 @ 60 Гц
- до 1280 × 1024 @ 85 Гц
Сигналы:
- Поддержка GenericUSB для USB-классов: HID (устройства ввода), SmartCard и накопители.
- Устройство позволяет подключать GenericUSB-устройства через консольный модуль — при условии, что и модуль CON, и модуль CPU поддерживают эту функцию.
- Отдельный канал USB 2.0 (Hi-Speed), прозрачный, поддерживающий все классы USB.
Передача:
- Расстояние передачи — до 10 000 метров по одномодовому оптоволокну SM+, включая передающие модули / SFP-трансиверы.
Устройство:
- Повышенная безопасность за счёт физического разделения рабочих мест и компьютеров
- Доступ к стандартным интерфейсам компьютера без необходимости установки программного обеспечения
- Компактный корпус для экономии пространства при установке в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с системами ControlCenter-Digital и ControlCenter-Compact, а также с другими конечными устройствами
- Блок питания не входит в комплект
- Версия DT: опциональное резервное питание через встроенный источник
- Версия fanless: бесшумная модель без вентилятора
Функции безопасности:
- Trusted Computing Platform: загрузчик, ОС и прошивка проходят автоматическую проверку целостности при запуске
- TPM-модуль защищает данные доступа и настройки от внешнего вмешательства
- Консольные модули не хранят конфиденциальную информацию, такую как логины
- Мониторинг и раннее обнаружение инцидентов через Syslog, SNMP и системы мониторинга
- Полный контроль доступа и управление пользователями
- Обязательная аутентификация перед подключением к компьютеру (по умолчанию в матричных системах)
- Поддержка внешних каталогов: Active Directory, Radius, LDAP
- Системная настройка сложности паролей
- Гибкие параметры входа: условия использования, ограничение попыток
- Функция автоматического резервного копирования
- Freeze-функция: при потере сигнала отображается последний кадр с рамкой и таймером
- 2FA (TOTP): встроенная двухфакторная аутентификация
- Поддержка встроенного и внешнего сервера аутентификации
- Совместимость с приложениями-аутентификаторами и аппаратными токенами
Функции управления:
- Готово к работе из коробки
- Постоянная эмуляция клавиатуры и мыши
- Поддержка специализированных USB-HID устройств
- Управление через OSD и горячие клавиши
- Настройка и обновление через HTML5-интерфейс Config Panel 21
- Поддержка DDC/CI — централизованное управление настройками монитора
Питание и установка:
- Подключение к 12 В источнику питания или системе G&D-MultiPower
- Монтаж в 19” DeviceCarrier от G&D (1U или 3U)
Расширение системы:
- Поддержка Transm. Redundancy Option (UC/CON-2), активируется программно
- Поддержка подключения модулей CPU к модулям CON и KVM-матрицам
- CON может переключаться между источниками вручную или автоматически
- U2-варианты не поддерживают резервирование — второй интерфейс используется для USB 2.0
- Совместимые удлинители можно интегрировать в ControlCenter-Compact / ControlCenter-Digital с сохранением текущих компонентов
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опционально |
| Дальность | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матрицы | консольный модуль |
| Среда передачи | одномодовое оптоволокно (SM+) |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД | |
| Количество видеоканалов | 1 |
| Формат | Singlelink DVI |
| Глубина цвета | 24 бита |
| Пиксельная частота | примерно от 25 до 165 МГц |
| Вертикальная частота | 24–120 Гц |
| Горизонтальная частота | 25–135 кГц |
| Поддерживаемые разрешения | 1920 × 1200 @ 60 Гц 1920 × 1080 @ 60 Гц 1600 × 1200 @ 60 Гц 1280 × 1024 @ 85 Гц 1280 × 1024 @ 60 Гц Поддержка других разрешений VESA и CTA |
| Поддерживаемые стандарты | DDC/CI, DDC |
| USB 2 (отдельный порт) | |
| Наличие порта | да |
| Спецификация | USB 2.0 |
| Среда | одномодовое волокно SM |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Дальность | до 5000 м |
| Выходная мощность | 500 мА (HighPower) |
| Классы USB | все |
| USB (встроенный канал) | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | Устройства хранения (MSC / UMS) Устройства ввода (HID) SmartCard |
| СЕТЬ | |
| Среда | Cat. 5 / Cat. 6 / Cat. 7 |
| Скорость передачи | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление прошивки | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Размеры (Ш×В×Г) | около 170 × 40 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура | 5–45 °C |
| Влажность воздуха | 20–80 % (без конденсации) |
| Область применения | внутри помещений |
| Максимальная высота эксплуатации | до 3048 м |
| Температура хранения | от -20 до 60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | |
| FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA | |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 1,8 А |
| Альтернативное питание | 100–240 В AC, 50–60 Гц, 0,3–0,5 А |
