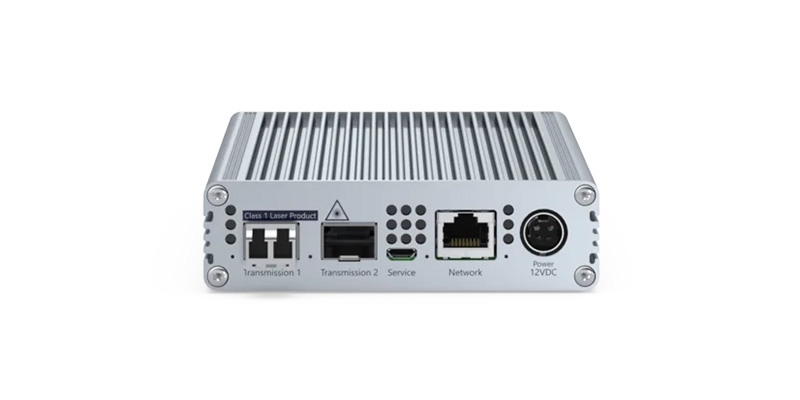

VisionXS-CON-F(S+)-DVI-I-U2
- Бренд: Guntermann & Drunck
- Модель: A1120587
VisionXS-CON-F(S+)-DVI-I-U2 — консольный модуль из серии KVM-удлинителей VisionXS-DVI-I, разработанный для работы в составе распределённых KVM-матриц или в режиме точка-точка. Устройство передаёт сигналы клавиатуры, мыши, видео (интерфейс DVI-I), а также другие периферийные данные, включая USB, по двум независимым каналам передачи — через витую пару или одномодовое оптоволокно (SM+) — на расстояние до 10 000 метров.
Решение построено на модульной архитектуре и включает два блока: компьютерный модуль (CPU) и совместимый консольный модуль (CON), что обеспечивает надёжное управление удалёнными машинами практически в реальном времени, как при прямом подключении, так и в централизованных KVM-системах.
Модель поддерживает интерфейс SingleLink DVI-I, что позволяет передавать как цифровое, так и аналоговое видео с разрешением до 1920 × 1200 при 60 Гц. Технология bluedec™, разработанная G&D, обеспечивает многокаскадную компрессию без потерь, позволяя добиться передачи видеосигнала с пиксельной точностью, высокой цветопередачей и минимальной задержкой — это особенно важно при визуально чувствительных задачах.
Особенность модификации U2 — наличие двух каналов передачи, один из которых предназначен для видео и управляющих сигналов, а второй — для высокоскоростной передачи USB 2.0 (до 480 Мбит/с). Это обеспечивает прозрачную работу с любыми USB-устройствами, включая накопители, устройства ввода и смарт-карты, и делает модуль удобным решением для задач, требующих расширенного USB-функционала. Надёжность и отказоустойчивость обеспечивают стабильную работу даже в критически важных ИТ-инфраструктурах.
Особенности:
Видео
- bluedec™ — усовершенствованная многокаскадная технология сжатия, обеспечивающая превосходное качество изображения и практически полное отсутствие задержек.
- Передача видеосигнала с пиксельной точностью при эффективном использовании полосы пропускания.
- Гибкая комбинация устройств, даже с разными видеосигналами (Mix & Match).
- Использование EDID-данных с рабочего монитора.
- Гибкие профили EDID для оптимизации отображения.
- Максимальное разрешение:
- 1920 × 1200 @ 60 Гц
- 1280 × 1024 @ 85 Гц
Сигналы
- Поддержка GenericUSB для USB-классов: HID, SmartCard, накопители.
- Подключение GenericUSB через консольный модуль (при поддержке CON и CPU).
- Отдельный канал USB 2.0 (Hi-Speed), прозрачная передача, поддержка всех USB-классов.
Передача
- Дальность — до 10 000 м по одномодовому оптоволокну SM+ с SFP-трансиверами.
Устройство
- Физическое разделение рабочих мест и компьютеров.
- Доступ к стандартным интерфейсам без установки ПО.
- Компактный корпус для VisionXS DeviceCarrier (1U/3U).
- Совместимость с ControlCenter-Digital, ControlCenter-Compact и другими устройствами.
- Блок питания не входит в комплект.
- Версия DT — встроенное резервное питание.
- Версия fanless — бесшумная модель без вентилятора.
Функции безопасности
- Trusted Computing Platform: загрузчик, ОС и прошивка с проверкой целостности.
- TPM-модуль для защиты доступа и конфигурации.
- Без хранения логинов и паролей на модуле.
- Мониторинг и выявление инцидентов через Syslog, SNMP и др.
- Гибкое управление доступом и пользователями.
- Обязательная аутентификация в матричном режиме.
- Поддержка Active Directory, Radius, LDAP.
- Настройка сложности паролей.
- Гибкие параметры входа (условия использования, лимит попыток).
- Автоматическое резервное копирование.
- Freeze-функция: отображение последнего кадра при потере сигнала.
- 2FA с временным кодом (TOTP), встроенный по умолчанию.
- Выбор встроенного или внешнего сервера аутентификации.
- Поддержка токенов и приложений-аутентификаторов.
Функции эксплуатации
- Готово к работе без настройки.
- Постоянная эмуляция клавиатуры и мыши.
- Совместимость с USB-HID устройствами.
- Управление через OSD и горячие клавиши.
- Настройка через HTML5-интерфейс Config Panel 21 (без Java).
- Поддержка DDC/CI — управление параметрами монитора (например, яркость).
Питание и установка
- Подключение к внешнему источнику 12 В или системе G&D-MultiPower.
- Монтаж в 19" DeviceCarrier для VisionXS (1U или 3U).
Расширение системы
- Поддержка Transm. Redundancy Option (аналог UC/CON-2), активация программным ключом.
- CPU-модули можно подключать к различным CON-модулям или KVM-матрицам.
- CON-модули могут переключаться вручную или автоматически.
- U2-варианты не поддерживают резервирование передачи (второй интерфейс для USB 2.0).
- Интеграция в ControlCenter-Compact или ControlCenter-Digital возможна даже позже с сохранением компонентов.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | отсутствуют |
| Дальность | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матрицы | консольный модуль |
| Среда передачи | одномодовое оптоволокно (SM+) |
| Скорость передачи данных | 2,5 Гбит/с |
| ВЫХОД ВИДЕО | |
| Количество видеоканалов | 1 |
| Формат | Singlelink DVI |
| Глубина цвета | 24 бита |
| Пиксельная частота | примерно от 25 до 165 МГц |
| Частота по вертикали | от 24 до 120 Гц |
| Частота по горизонтали | от 25 до 135 кГц |
| Поддерживаемые разрешения | 1920 × 1200 @ 60 Гц 1920 × 1080 @ 60 Гц 1600 × 1200 @ 60 Гц 1280 × 1024 @ 85 Гц 1280 × 1024 @ 60 Гц Поддержка других разрешений VESA и CTA в пределах допустимых частот и полосы пропускания |
| Поддерживаемые стандарты | DDC/CI, DDC |
| USB 2 (отдельный порт) | |
| Наличие | да |
| Спецификация | USB 2.0 |
| Среда передачи | одномодовое волокно (SM) |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Дальность | до 5000 м |
| Выходная мощность | 500 мА (HighPower) |
| Классы USB | все |
| USB (встроенный канал) | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | Накопители (MSC / UMS) HID (устройства ввода) SmartCard |
| СЕТЬ | |
| Среда | Cat.5 / Cat.6 / Cat.7 |
| Скорость передачи данных | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Размеры (Ш×В×Г) | приблизительно 109 × 31 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура | от 5 до 45 °C |
| Влажность при эксплуатации | 20–80 % (без конденсации) |
| Область применения | внутри помещений |
| Максимальная рабочая высота | до 3048 м |
| Температура хранения | от -20 до 60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 часов при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | |
| FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA | |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 1,8 А |
