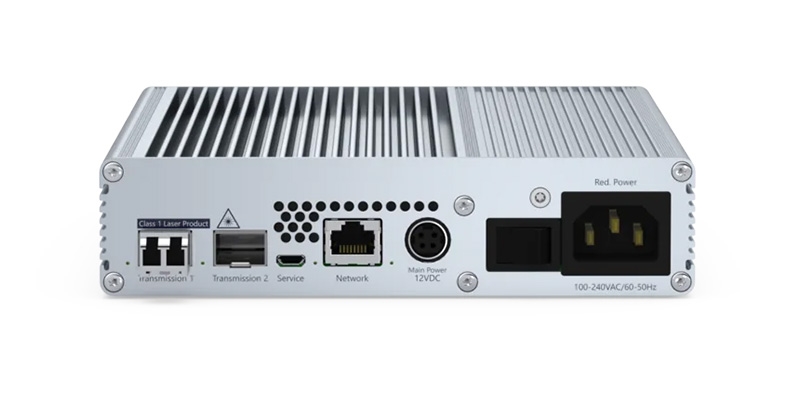

VisionXS-CON-F(S+)-TypeC-UHR-DT
- Бренд: Guntermann & Drunck
- Модель: A1120621
VisionXS-CON-F(S+)-TypeC-UHR-DT — консольный модуль из серии KVM-удлинителей VisionXS-TypeC-UHR, предназначенный для удалённой передачи видеосигналов сверхвысокого разрешения, а также сигналов клавиатуры, мыши, USB и других периферийных данных. Передача осуществляется по одному каналу через выделенное соединение — витую пару или одномодовое оптоволокно (SM+) — на расстояние до 10 000 метров.
Система состоит из двух модулей: компьютерного (CPU) и консольного (CON). Решение позволяет управлять удалёнными компьютерами практически в реальном времени как в режиме точка-точка, так и в составе распределённой KVM-матрицы.
Модель поддерживает передачу видео по USB Type-C в режиме DisplayPort 1.2 Alt Mode с разрешением до 5120 × 2160 @ 50 Гц или 4096 × 2160 @ 60 Гц. За счёт применения технологии bluedec™ (многоступенчатая компрессия без потерь) видеоданные передаются с точностью до пикселя и минимальной задержкой, что особенно важно в задачах, требующих высокой визуальной точности.
Модификация DT оснащена встроенным резервным источником питания, что гарантирует надёжную работу даже при сбоях основного электропитания — это особенно важно в критически важных инфраструктурах и промышленных системах.
Особенности:
- Видео
- bluedec™ — продвинутая технология компрессии без потерь с низкой задержкой.
- Гибкое комбинирование устройств (Mix & Match).
- Поддержка EDID и настраиваемых профилей.
- DisplayPort 1.2 через USB Type-C (Alt Mode).
- Разрешения:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Питание через USB Power Delivery (только приём).
- Сигналы
- Ввод с клавиатуры и мыши через USB Type-C и хаб монитора.
- Стереоаудио: DisplayPort Digital, LPCM, AC3, DTS.
- GenericUSB: HID, SmartCard, накопители (при поддержке CON и CPU).
- Передача
- До 10 000 м по одномодовому волокну SM+ с SFP-модулями.
- Устройство
- Физическое разделение рабочих мест и компьютеров.
- Подключение без установки ПО.
- Компактный корпус, установка в VisionXS DeviceCarrier (1U или 3U).
- Совместимость с ControlCenter-Digital и Compact.
- PowerPack не включён.
- DT — встроенное резервное питание.
- Fanless — бесшумная модель (если применимо).
- Безопасность
- Trusted Computing Platform с самопроверкой.
- TPM защищает доступ и конфигурацию.
- Без хранения логинов.
- Мониторинг через Syslog, SNMP и пр.
- Расширенное управление доступом.
- Active Directory, RADIUS, LDAP.
- Политики паролей, условия использования, лимит попыток входа.
- Автоматическое резервное копирование.
- Freeze — отображение последнего кадра при потере сигнала.
- 2FA (TOTP, внешний или встроенный сервер, токены).
- Эксплуатация
- Готов к работе сразу.
- Эмуляция клавиатуры и мыши.
- Поддержка нестандартных USB-HID устройств.
- OSD и горячие клавиши.
- HTML5 Config Panel 21 (без Java).
- DDC/CI для управления монитором.
- Питание и установка
- 12 В адаптер или G&D-MultiPower.
- Монтаж в 19″ держатель VisionXS (1U / 3U).
- Расширение системы
- Transm. Redundancy — программно активируемая резервная передача.
- Подключение к разным модулям и матрицам.
- Переключение вручную или автоматически.
- U2 — без резервной передачи (2-й канал занят USB 2.0).
- Поздняя интеграция в ControlCenter без замены компонентов.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| USB-мышь | да |
| USB-клавиатура | да |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опционально |
| Дальность передачи | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матрицы | консольный модуль |
| Среда передачи | одномодовое оптоволокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DisplayPort 1.2 Alt Mode) (LBR, HBR, HBR2, SingleStream-Transport) |
| Количество выходов | 1 |
| Глубина цвета | 24 бита |
| Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Частота пикселей | примерно от 25 до 600 Мпикс/с |
| Вертикальная частота | от 24 до 240 Гц |
| Горизонтальная частота | от 25 до 295 кГц |
| Примеры разрешений | 4096×2160 (60 Гц) 3840×2160 (60 Гц) 2560×1600 (60 Гц) 2560×1440 (144 Гц) 2048×2048 (60 Гц) 1920×1200 (60 Гц) 1920×1080 (240/60 Гц) 5120×1440 (60 Гц) 5120×2160 (50 Гц) |
| Тип передачи аудио | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрядность аудио | 24 / 20 / 16 бит |
| Частота дискретизации аудио | до 48 кГц |
| Поддержка аудио | цифровое, встроенное |
| USB спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда передачи USB | встроенная |
| Скорость передачи USB | 25 Мбит/с (Full Speed) |
| Классы USB | MSC / HID / SmartCard |
| Сеть | Cat. 5 / 6 / 7, 10 / 100 Мбит/с |
| Обслуживание | ConfigPanel (сеть), сервисный порт 115200 бод (8/N/1) |
| Материал корпуса | анодированный алюминий |
| Габариты | 170 × 40 × 184 мм |
| Класс защиты IP | IP20 |
| Температура эксплуатации | 5–45 °C |
| Влажность эксплуатации | 20–80 %, без конденсации |
| Температура хранения | –20 – 60 °C |
| Влажность хранения | 15–85 %, без конденсации |
| Макс. высота | до 3048 м |
| MTBF | 200 000 ч при 25 °C |
| Соответствие | FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| Питание 1 | 12 В DC, 2.4 А |
| Питание 2 | 100–240 В AC, 50–60 Гц, 0.6–0.4 А |
